W celu usunięcia zacięcia papieru wykonaj czynności podane w tym rozdziale.
WAŻNE
Proszę potwierdzić, że w urządzeniu zainstalowano zarówno wkład tonera, jak i zespół bębna. Niezainstalowanie lub niewłaściwe zainstalowanie jednostki bębna może spowodować zacięcie papieru w urządzeniu firmy Brother.
Informacja
Jeśli komunikat o błędzie wciąż się pojawia, zresetuj urządzenie, otwierając i mocno zamykając pokrywę przednią i pokrywę nagrzewnicy.
UWAGA
GORĄCA POWIERZCHNIA
Tuż po użyciu urządzenia niektóre wewnętrzne części mogą być bardzo gorące. Aby zapobiec obrażeniom ciała po otwarciu przedniej lub tylnej pokrywy urządzenia (tylna taca wyjściowa), NIE dotykaj części zacienionych na rysunku.
WAŻNE
W celu uniknięcia uszkodzenia urządzenia na skutek wyładowania elektrostatycznego, NIE dotykaj elektrod pokazanych na ilustracji.
Informacja
Nazwy tac papierów wyświetlane na ekranie LCD są następujące:
•
Standardowy podajnik papieru: PODAJN.1
•
Opcjonalny podajnik dolny: PODAJN.2
•
Podajnik wielofunkcyjny: PAPIERUUSUŃ
Papier zaciął się w podajniku wielofunkcyjnym
Jeśli na ekranie LCD wyświetlany jest komunikat ZACIĘCIE PAPIERUUSUŃ, wykonaj poniższe kroki:
1
Wyjmij papier z podajnika wielofunkcyjnego.
2
Wyjmij papier zacięty przy podajniku wielofunkcyjnym.
3
Zamknij podajnik wielofunkcyjny. Następnie otwórz pokrywę przednią i zamknij ją, aby zresetować urządzenie.
Otwórz ponownie podajnik wielofunkcyjny.
4
Przekartkuj stos papieru, a następnie włóż go do podajnika wielofunkcyjnego.
5
Przy wkładaniu papieru do podajnika wielofunkcyjnego sprawdź, czy stos papieru sięga poniżej prowadnic maksymalnej wysokości stosu papieru po obu stronach podajnika.
Papier zaciąć się w tacy papieru 1 lub tacy papieru 2
Jeśli na ekranie LCD wyświetlany jest komunikat ZAC. W PODAJN.1 lub ZAC. W PODAJN.2, wykonaj poniższe kroki:
1
Wyciągnij całkowicie tacę papieru z urządzenia.
Jeżeli wyświetlany jest komunikat ZAC. W PODAJN.1:
Jeżeli wyświetlany jest komunikat ZAC. W PODAJN.2:
2
Powoli wyjmij zacięty papier obiema rękami.
3
Sprawdź, czy stos papieru sięga poniżej znaku maksymalnej ilości papieru () w tacy papieru. Wciskając niebieską dźwignię zwalniania prowadnicy papieru, przesuwaj prowadnice papieru, aby dopasować je do formatu papieru. Upewnij się, czy prowadnice są mocno osadzone w szczelinach.
4
Wstaw tacę papieru do urządzenia.
WAŻNE
NIE wyjmuj standardowego podajnika papieru podczas pobierania papieruz dolnej tacy papieru, ponieważ spowoduje to zacięcie papieru.

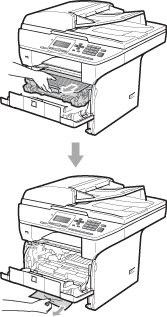

Naciśnij przycisk otwierania przedniej części obudowy i otwórz przednią pokrywę.
4
Powoli wyjmij zdemontowany zespół bębna i wkład tonera. Zacięty papier może zostać wysunięty przez mechanizm toneru i zespołu bębna i zwolniony, co umożliwi jego wyjęcie przez otwór tacy papieru.
WAŻNE
Zalecamy położenie zespołu bębna i wkładu tonera na arkuszu wolnego papieru lub materiału, znajdującym się na czystej, płaskiej powierzchni na wypadek przypadkowego rozlania lub rozsypania się tonera.
W celu uniknięcia uszkodzenia urządzenia na skutek wyładowania elektrostatycznego NIE dotykaj elektrod pokazanych na ilustracji.
5
Wstaw ponownie zespół bębna i wkładu tonera do urządzenia.
Zacięty papier wewnątrz zamontowanego zespołu bębna i wkładu tonera
1
Naciśnij przycisk otwierania przedniej części obudowy i otwórz przednią pokrywę.
2
Powoli wyjmij zdemontowany zespół bębna i wkład tonera.
WAŻNE
Zalecamy położenie zespołu bębna i wkładu tonera na arkuszu wolnego papieru lub materiału, znajdującym się na czystej, płaskiej powierzchni na wypadek przypadkowego rozlania lub rozsypania się tonera.
3
Wciśnij do dołu niebieską dźwignię blokującą i wyjmij toner z jednostki bębna.
Jeśli wewnątrz jednostki bębna znajduje się zacięty papier, wyjmij go.
WAŻNE
•
Ostrożnie przenoś wkład tonera. Jeśli toner rozsypie się na ręce lub odzież, natychmiast zetrzyj lub zmyj zimną wodą.
•
Aby uniknąć problemów z jakością wydruku, NIE dotykaj zacienionych części pokazanych na poniższych ilustracjach.
4
Jeśli wewnątrz zespołu bębna znajduje się zacięty papier, usuń go.
5
Włóż wkład tonera z powrotem do zespołu bębna aż do usłyszenia kliknięcia. Po jego prawidłowym włożeniu niebieska dźwignia blokująca podniesie się automatycznie.
6
Wstaw ponownie zespół bębna i wkładu tonera do urządzenia.
Naciśnij przycisk otwierania przedniej części obudowy i otwórz przednią pokrywę.
2
Powoli wyjmij zdemontowany zespół bębna i wkład tonera.
WAŻNE
Zalecamy położenie zespołu bębna i wkładu tonera na arkuszu wolnego papieru lub materiału, znajdującym się na czystej, płaskiej powierzchni na wypadek przypadkowego rozlania lub rozsypania się tonera.
3
Otwórz pokrywę tylną (tylna taca wyjściowa).
4
Pociągnij do siebie wypustki po obu stronach, aby otworzyć pokrywę zespołu grzewczego (1).
5
Wyciągnij zacięty papier z zespołu nagrzewnicy.
6
Zamknij pokrywę zespołu grzewczego i pokrywę tylną (tylna taca wyjściowa).
7
Wstaw ponownie zespół bębna i wkładu tonera do urządzenia.
WAŻNE
Informacja
UWAGA
GORĄCA POWIERZCHNIA
) w tacy papieru. Wciskając niebieską dźwignię zwalniania prowadnicy papieru, przesuwaj prowadnice papieru, aby dopasować je do formatu papieru. Upewnij się, czy prowadnice są mocno osadzone w szczelinach.
