Substituir o Rolo de Tração

Seu equipamento inclui um contador de escaneamento, que conta automaticamente os escaneamentos realizados pelo equipamento. Depois de aproximadamente 100.000 escaneamentos, pode ser necessário substituir o Rolo de Tração.

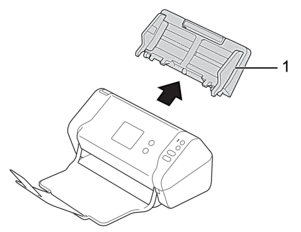

  1. Remova o ADF (alimentador automático de documentos) (1).
  2. Pressione a aba de liberação para abrir a tampa frontal (1).
  3. Enquanto empurra o lado direito da tampa do Rolo de Tração (1) na parte frontal do equipamento, puxe a tampa para baixo.
  4. Deslize o Rolo de Tração (1) para a direita e puxe-o para fora para removê-lo. Remova o Rolo de Tração inferior (2) da mesma maneira.
  5. Ajuste o novo Rolo de Tração inferior na abertura e deslize-o para a esquerda no eixo.
  6. Ajuste o novo Rolo de Tração superior na abertura e deslize-o para a esquerda no eixo.
  7. Feche a tampa do rolo de tração.
  8. Feche a tampa frontal e acople o ADF (alimentador automático de documentos).
  9. Restaure o contador do rolo de tração. imageimage Informações relacionadas:Restaurar os contadores de uso
OBSERVAÇÃO
Confirme o seguinte:
  • O valor do contador do rolo é 0.
  • As indicações de tela de toque ou LED não exibem uma mensagem de substituição do Rolo de Tração.
