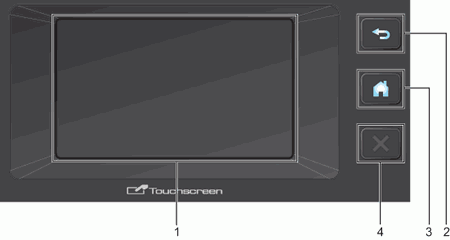

Vue d'ensemble du panneau de commande

1.	Écran tactile LCD (cristaux liquides) Vous pouvez accéder aux menus et aux options en appuyant sur les boutons affichés à l'écran.
2.	Permet de revenir au niveau du menu précédent. La touche Précédent ne s'allume pas lorsqu'elle n'est pas disponible.
3.	Permet de revenir au mode Prêt. La touche Accueil ne s'allume pas lorsqu'elle n'est pas disponible.
4.	Permet d'annuler une opération. La touche Annuler ne s'allume pas lorsqu'elle n'est pas disponible.

Écran tactile LCD (cristaux liquides)

L'appareil comporte trois types de mode Prêt. Vous pouvez changer d'écran du mode Prêt en glissant vers la gauche ou vers la droite, ou en appuyant sur les boutons

Mode horloge

Dans ce mode, vous voyez la date et l'heure.

L'écran LCD affiche l'état actuel de l'appareil lorsque celui-ci est inactif.

Date et heure

Permet de voir la date et l'heure.

Lorsque le WLAN est activé, un témoin à quatre niveaux indique la force actuelle du signal sans fil si vous utilisez une connexion sans fil.


0			Max

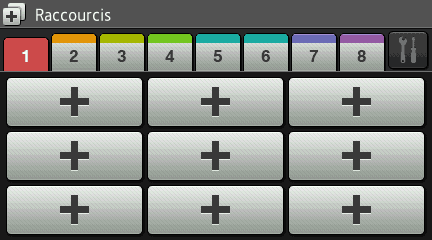

Raccourcis

Permet de configurer des menus de raccourcis.
Vous pouvez également effectuer une numérisation rapide à l'aide des options définies sous le raccourci.

Remarque

Huit onglets de raccourcis supplémentaires sont disponibles. Vous pouvez configurer neuf menus de raccourcis dans un onglet de raccourcis.

Permet d'accéder aux paramètres principaux.

L'icône d'avertissement

apparaît quand il y a un message d'erreur ou d'entretien. Pour plus de détails, voir Messages d'erreur et d'entretien.

Haut de la page

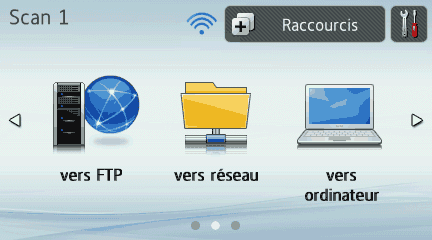

Mode Scan 1

Dans ce mode, les fonctions Numérisation vers FTP, Numérisation vers réseau et Numérisation vers ordinateur sont disponibles.

L'écran LCD affiche l'état actuel de l'appareil lorsque celui-ci est inactif.

vers FTP

Permet d'accéder à la fonction Numérisation vers FTP.

vers réseau

Permet d'accéder à la fonction Numérisation vers réseau.

vers ordinateur

Permet d'accéder à la fonction Numérisation vers ordinateur.

Lorsque le WLAN est activé, un témoin à quatre niveaux indique la force actuelle du signal sans fil si vous utilisez une connexion sans fil.


0			Max

Raccourcis

Permet de configurer des menus de raccourcis.
Vous pouvez également effectuer une numérisation rapide à l'aide des options définies sous le raccourci.

Remarque

Huit onglets de raccourcis supplémentaires sont disponibles. Vous pouvez configurer neuf menus de raccourcis dans un onglet de raccourcis.

Permet d'accéder aux paramètres principaux.

L'icône d'avertissement

apparaît quand il y a un message d'erreur ou d'entretien. Pour plus de détails, voir Messages d'erreur et d'entretien.

Haut de la page

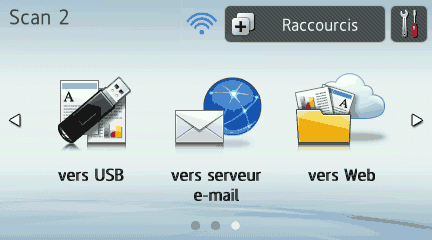

Mode Scan 2

Dans ce mode, les fonctions Numérisation vers USB, Numérisation vers serveur e-mail et Numérisation vers le Web sont disponibles.

L'écran LCD affiche l'état actuel de l'appareil lorsque celui-ci est inactif.

vers USB

Permet d'accéder à la fonction Numérisation vers USB.

vers serveur e-mail

Permet d'accéder à la fonction Numérisation vers serveur e-mail.

vers Web

Permet d'accéder à la fonction Numérisation vers le Web.

Lorsque le WLAN est activé, un témoin à quatre niveaux indique la force actuelle du signal sans fil si vous utilisez une connexion sans fil.


0			Max

Raccourcis

Permet de configurer des menus de raccourcis.

Vous pouvez également effectuer une numérisation rapide à l'aide des options définies sous le raccourci.

Remarque

Huit onglets de raccourcis supplémentaires sont disponibles. Vous pouvez configurer neuf menus de raccourcis dans un onglet de raccourcis.

Permet d'accéder aux paramètres principaux.

L'icône d'avertissement

apparaît quand il y a un message d'erreur ou d'entretien. Pour plus de détails, voir Messages d'erreur et d'entretien.

Remarque

•	Ce produit emploie une police conçue par ARPHIC TECHNOLOGY CO.,LTD.
•	MascotCapsule UI Framework et MascotCapsule Tangiblet, conçus par HI CORPORATION, sont utilisés. MascotCapsule est une marque déposée de HI CORPORATION au Japon.
