Instalar el brazo de montaje en la estación de acoplamiento activo única (opcional: PA-CR-002A)
Se ofrecen brazos de montaje opcionales correspondientes al montaje RAM-202U para usar con la estación de acoplamiento, lo cual permite colocar la impresora de forma más versátil.

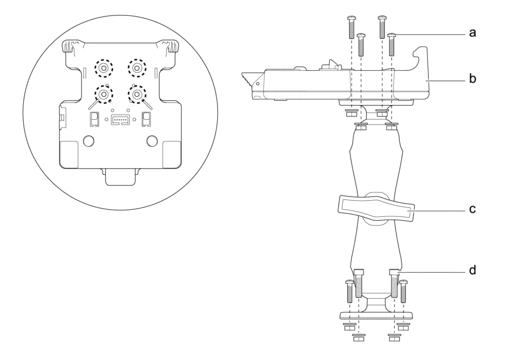

- Ajuste una de las bridas de montaje del brazo movible a la parte inferior de la estación de acoplamiento, con los cuatro (4) tornillos Nº 10 a 32 o Nº 10 a 24 que se proporcionan con el brazo de montaje.
- Ajuste la otra brida de montaje del brazo movible a la superficie de montaje deseada.
- Atornillar para fijar a la estación de acoplamiento
- Estación de acoplamiento
- Grapa de sujeción
- Atornillar para fijar a la superficie de montaje
Puede usar los tornillos Nº 10 a 24 × 19,05 mm (3/4") y el hardware asociado suministrado en el kit del brazo de montaje, o bien usar otro hardware adecuado para las condiciones de montaje.
