Installazione del braccio di montaggio sulla base di ricarica (opzionale: PA-CR-002A)
I bracci di montaggio opzionali corrispondenti al supporto RAM-202U servono per l'uso con la base di ricarica e contengono un metodo più versatile per posizionare la stampante.
- Fissare una delle flange di montaggio dal braccio mobile alla parte inferiore della base di ricarica, con le quattro (4) viti n. 10-32 o n. 10-24 fornite con il braccio di montaggio.
- Fissare l'altra flangia di montaggio sul braccio mobile alla superficie di montaggio desiderata.

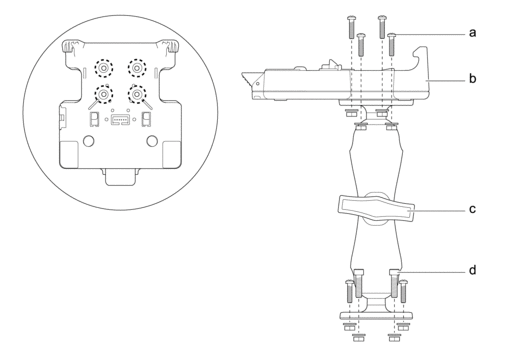

- Avvitare per fissare alla base di ricarica
- Base di ricarica
- Morsetto di serraggio
- Avvitare per fissare alla superficie di montaggio
È possibile utilizzare le viti n. 10-24 × 19,05 mm e la minuteria associata fornite nel kit del braccio di montaggio oppure utilizzare dell'altra minuteria adatta per le condizioni di montaggio.
