Installer monteringsarmen på ladestationen (valgfri: PA-CR-002A)

Relaterede modeller:RJ‑4235B / RJ‑4255WB
Der tilbydes valgfrie monteringsarme svarende til RAM-202U-beslaget til brug med ladestationen, som giver en mere alsidig metode til at placere printeren.
  1. Fastgør en af monteringsflangerne fra den bevægelige arm til bunden af ladestationen, med de fire (4) nr. 10-32 eller nr. 10-24 skruer, der følger med monteringsarmen.
  2. Fastgør den anden monteringsflange på den bevægelige arm til den ønskede monteringsoverflade.

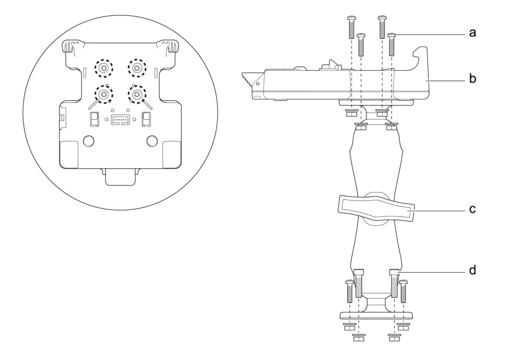

    1. Skrue til fastgørelse på ladestationen
    2. Ladestation
    3. Spændeklemme
    4. Skrue til fastgørelse på monteringsfladen

    Du kan bruge de nr. 10-24 × 19,05 mm skruer og tilhørende hardware, der følger med monteringsarmsættet, eller bruge andet hardware, der passer til monteringsforholdene.
