Instalace oddělovače štítků

Související modely:RJ‑3235B / RJ‑3255WB
Tiskárna je kompatibilní s oddělovačem štítků (PA-LP-007).

Popis částí

Montáž oddělovače štítků

Montáž oddělovače štítků

Šrouby (vždy 2)

Šrouby (vždy 2)
  1. Stisknutím uvolňovací páčky krytu role otevřete kryt přihrádky na roli.
    1. Uvolňovací páčka krytu role
  2. Vyjměte standardní válec a jednotku držáku odšroubováním čtyř šroubů, jak ukazuje obrázek.
    UPOZORNĚNÍ
    • Při vyndávání standardního válce se nedotýkejte čepele.
    • Při vyndávání jednotky držáku se nedotýkejte lišty odtrhu.
    Doporučený utahovací moment:

    (1) 0,4±0,049 N·m

    (2) 0,5±0,049 N·m

  3. Vložte válec a jednotku držáku; upevněte je čtyřmi šrouby dodanými spolu s oddělovačem štítků.
    Pokud je nainstalován oddělovač štítků, nelze použít horní a dolní lištu odtrhu.

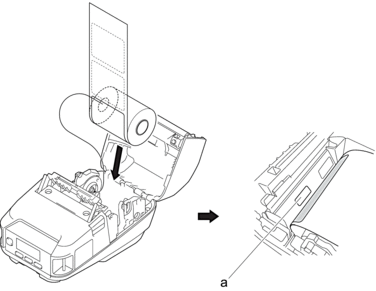

  4. Odlepte několik štítků. Poté roli nastavte tak, aby další štítek nezakrýval oblast snímače média.
    1. Snímač média
  5. Uzavřete kryt přihrádky na roli.

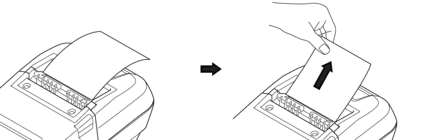

  6. Lehce potáhněte papír ve výstupním slotu a odstraňte tak případné prověšení role.
    DŮLEŽITÉ
    • Před použitím oddělovače štítků proveďte následující nastavení:
      • Nastavte Výstupní pozice na Jednotka odlepení na kartě Basic (Základní) v nástroji BRConfiguration Tool.
      • Vyberte zaškrtávací políčko Use Peeler Function (Použít funkci odlepení) na kartě Basic (Základní) vlastností ovladače tiskárny. Více informací imageimage Související témata
    • Pokud oddělovač štítků nepoužíváte, proveďte následující nastavení:
      • Nastavte Výstupní pozice na Odtržení na kartě Basic (Základní) v nástroji BRConfiguration Tool.
      • Zrušte zaškrtávací políčko Use Peeler Function (Použít funkci odlepení) na kartě Basic (Základní) vlastností ovladače tiskárny.
  7. Nastavte Výstupní pozice na Jednotka odlepení na kartě Basic (Základní) v nástroji BRConfiguration Tool.
    POZNÁMKA
    • Pokud je Jednotka odlepení nastaveno na Výstupní pozice, nelze na LCD tiskárny zvolit [Tear Bar (Lišta odtrhu)] v [Settings (Nastavení)] a [Auto Detect (Automatická detekce)] v [Media (Média)].
    • Pro nejlepší výkon dbejte na to, aby okraj záhlaví papíru byl nejméně 3 mm.
    • Pokud používáte oddělovač štítků, může se na tiskovou hlavu nalepit papírový prach. Tiskovou hlavu pravidelně čistěte. Více informací imageimage Související témata:
    • Při tisku s oddělovačem štítků používejte nejnovější firmware.
