Per utilizzare un rotolo di formato personalizzato, cambiare il portarotolo

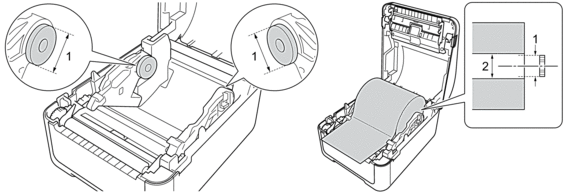

È possibile utilizzare un rotolo se la parte convessa del portarotolo (1) si inserisce nel diametro interno dell'anima della carta del rotolo (2). Un accoppiamento più stretto tra il supporto e l'anima della carta garantisce un'alimentazione più fluida dei supporti.
- Diametro esterno sporgente del portarotolo
- Diametro interno del rotolo carta
In fabbrica sono stati installati portarotoli con diametro centrale di 25,4 mm.
- È incluso un portarotolo per diametri centrali di 12,7/38,1 mm. Per i portarotoli compatibili con nuclei di diametri diversi, rivolgersi all'Assistenza clienti Brother.
- Le dimensioni dell'anima del rotolo sono contrassegnate su tutti i portarotoli per supporti, ad eccezione di quello per l'anima più piccola.
- Premere e tenere premuto
per spegnere la stampante. - Tirare le leve di rilascio su entrambi i lati della stampante per sbloccare il coperchio del vano del rotolo.
- Afferrare la stampante dal lato anteriore e sollevare con decisione il coperchio del vano del rotolo per aprirlo.
- ATTENZIONE
- Non toccare direttamente la barra di strappo con le dita. Il mancato rispetto di questa avvertenza potrebbe provocare lesioni.

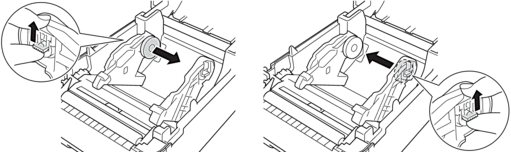

- Per rimuovere il portarotolo, tirare la leva di ciascuna guida del rotolo del supporto. Effettuare questa operazione per entrambe le guide del rotolo.

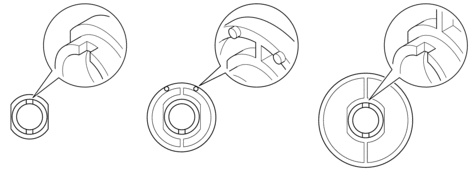

- Quando si installa un nuovo supporto per rotoli di carta, accertarsi che la tacca o le manopole all'estremità del rotolo corrispondano a una delle posizioni indicate di seguito prima di inserire il rotolo nella stampante.

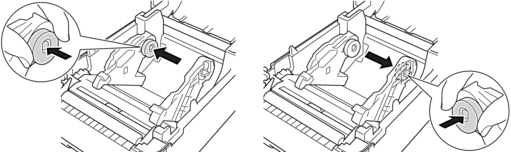

- Allineare il perno centrale della guida del rotolo al foro che fuoriesce del portarotolo, quindi spingere il portarotolo sulla guida del rotolo per l'installazione. Effettuare questa operazione per entrambe le guide del rotolo.
- IMPORTANTE
- Se si rimuove con la forza il supporto del portarotolo, questo potrebbe danneggiarsi.
- Chiudere il coperchio del vano del rotolo fino a quando non si blocca in posizione.
- ATTENZIONE
- Chiudere il coperchio del vano del rotolo con attenzione. Esiste il pericolo di subire lesioni in caso di schiacciamento del dito tra la parte superiore e quella inferiore del coperchio.
