Home > Drucker einrichten > Beschreibung der Einzelteile

Beschreibung der Einzelteile

TD-4215D/TD-4425DN/TD-4525DN/TD-4425DNF

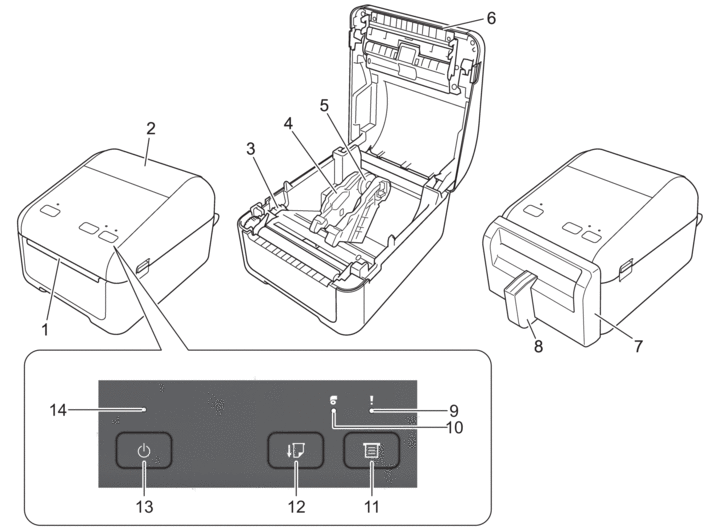

Vorderseite

  1. Etikettenausgabeschlitz
  2. Rollenfachabdeckung
  3. Einstellrad
  4. Rollenführung
  5. Medienrollenhalter
  6. Abreißkante
  7. Linerless-Schneideeinheit (TD-4425DNF)
  8. Etikettenstütze (TD-4425DNF)
  9. Status-LED
  10. Rollen-LED
  11. image (Funktions)-Taste
  12. image (Bandvorlauf)-Taste
  13. image (Ein/Aus)-Taste
  14. Netz-LED
Halten Sie zum Anhalten des Druckvorgangs eine beliebige Taste gedrückt, außer image (Ein/Aus). Drücken Sie die Taste erneut, um den Druckvorgang fortzusetzen. Der Druckvorgang kann nur nach dem Druck jeder vollen Seite angehalten werden. Ein Anhalten auf der letzten Seite oder zwischen den Seiten ist nicht möglich.

Rückseite

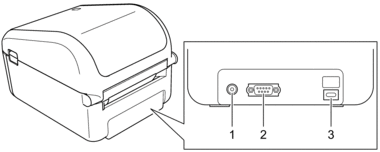

TD-4215D

TD-4215D
  1. Netzanschluss
  2. Serieller Anschluss
  3. USB-Anschluss (Type-C)

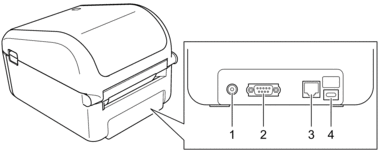

TD-4425DN/TD-4525DN/TD-4425DNF

TD-4425DNTD-4525DNTD-4425DNF
  1. Netzanschluss
  2. Serieller Anschluss
  3. LAN-Anschluss
  4. USB-Anschluss (Type-C)

TD-4455DNWB/TD-4555DNWB/TD-4555DNWBF

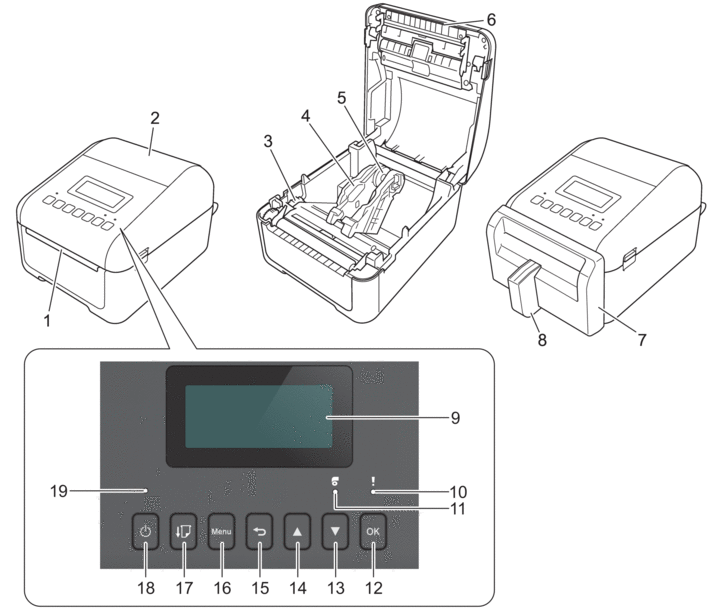

Vorderseite

  1. Etikettenausgabeschlitz
  2. Rollenfachabdeckung
  3. Einstellrad
  4. Rollenführung
  5. Medienrollenhalter
  6. Abreißkante
  7. Linerless-Schneideeinheit (TD-4555DNWBF)
  8. Etikettenstütze (TD-4555DNWBF)
  9. LCD
  10. Status-LED
  11. Rollen-LED
  12. OK-Taste
  13. image (Nach unten)-Taste
  14. image (Nach oben)-Taste
  15. image (Zurück)-Taste
  16. Menütaste
  17. image (Bandvorlauf)-Taste
  18. image (Ein/Aus)-Taste
  19. Netz-LED
Halten Sie zum Anhalten des Druckvorgangs eine beliebige Taste gedrückt, außer image (Ein/Aus), image (nach oben) oder image (nach unten). Drücken Sie die Taste erneut, um den Druckvorgang fortzusetzen. Der Druckvorgang kann nur nach dem Druck jeder vollen Seite angehalten werden. Ein Anhalten auf der letzten Seite oder zwischen den Seiten ist nicht möglich.

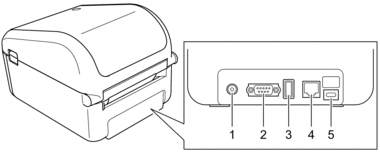

Rückseite

  1. Netzanschluss
  2. Serieller Anschluss
  3. USB-Hostanschluss (Type-A)
  4. LAN-Anschluss
  5. USB-Anschluss (Type-C)
