Produktens mått
Alla uppmätta värden är i millimeter.
Skrivare
Framifrån
Bakifrån
Uppifrån/nedifrån
Sett från sidan
Knapparnas placering/LCD-arrangemang
Knappens höjd
- Effekt: 0 mm
- Övriga: 2 mm
Basenhet för batteri installerad

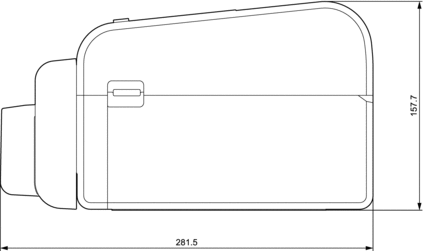

Sett från sidan

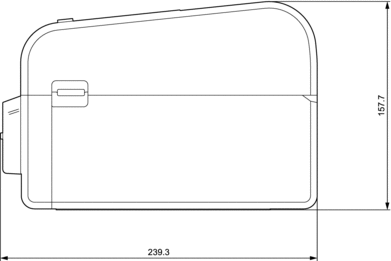

Kniv installerad

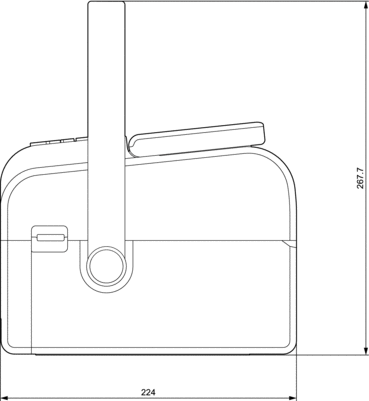

Sett från sidan
Avdragarenhet installerad

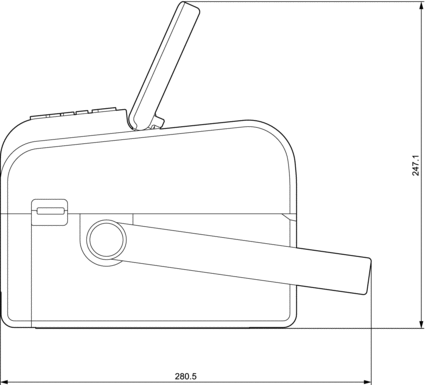

Sett från sidan
Linerless-kniv installerad

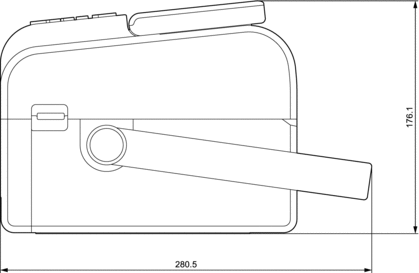

Sett från sidan
Installationsplats
- Placera skrivaren på en plan, stabil yta som är väl ventilerad och där det finns tillräckligt med utrymme för att öppna lock och ansluta eventuella sladdar eller kablar.
- Se till att lämna tillräckligt med utrymme ovanför, bakom och runt skrivaren, enligt bilderna.
- OBS
-
- Placera inte skrivaren där den utsätts för:
- solsken
- hög temperatur och fuktighet
- snabba temperaturförändringar
- vibration
- tungt damm
- Placera inte skrivaren nära:
- utrustning som genererar magnetiska eller elektromagnetiska vågor
- brand eller vätskor
Om du gör det kan det leda till brand, elektrisk stöt eller skada.
TD-2350D/TD-2350DF/TD-2350DSA:
Placera inte skrivaren i områden som täcks av metall (till exempel metallhyllor och utrymmen som skyddas av metalldörrar) eftersom det kan orsaka förlust av radiokommunikation.

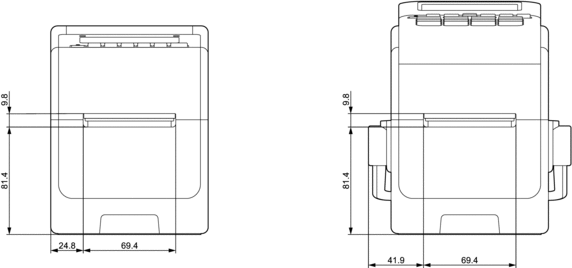

Uppifrån

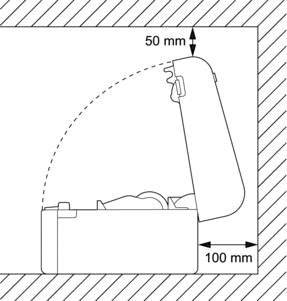

Sett från sidan
