Wymiary produktu

Wszystkie wymiary podane są w milimetrach.

Drukarka

Widok z przodu

Widok z tyłu

Widok z góry / Widok z dołu

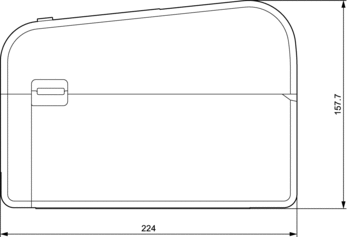

Widok z boku

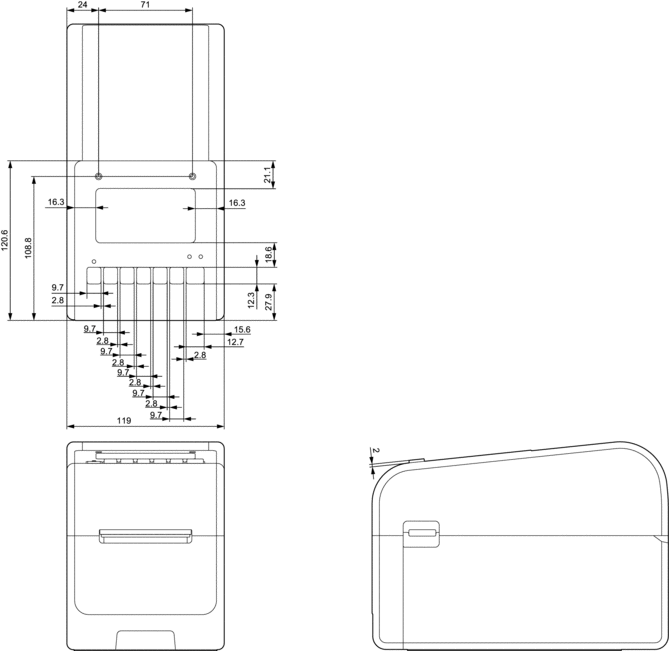

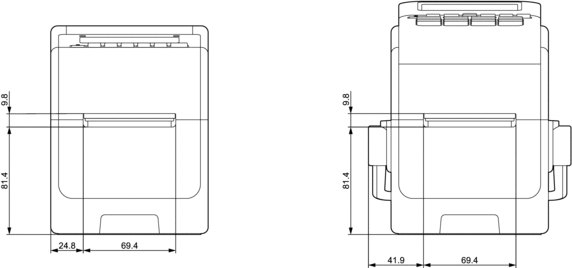

Umiejscowienie przycisków / Umiejscowienie ekranu LCD

Wysokość przycisków

Zamontowany zespół bazy akumulatora

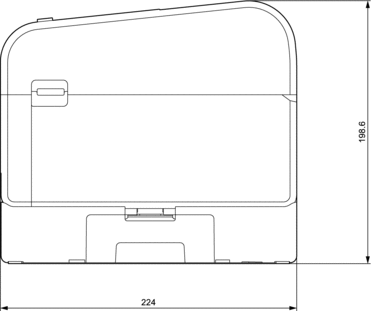

Widok z boku

Zamontowany zespół obcinaka

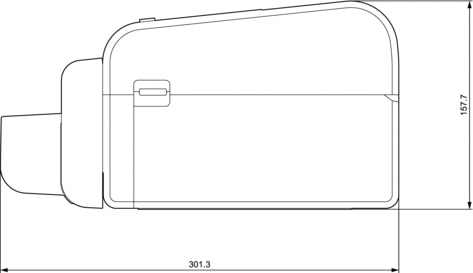

Widok z boku

Zamontowany zespół odklejarki

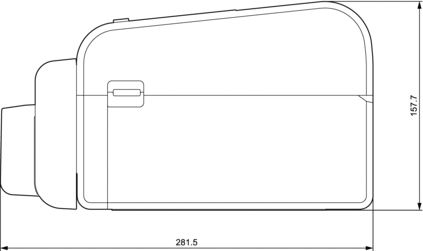

Widok z boku

Zamontowany zespół obcinaka etykiet bez podkładu

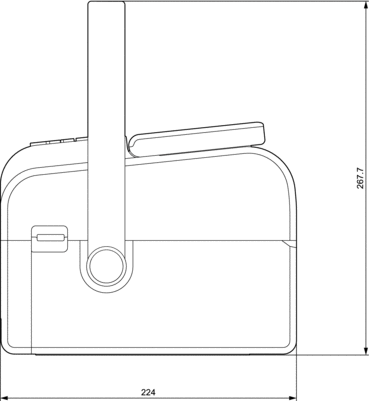

Widok z boku

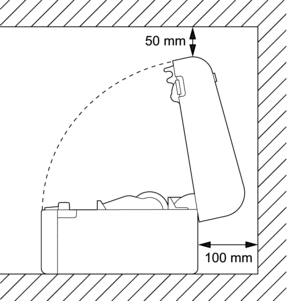

Miejsce montażu

Umieść drukarkę na płaskiej, stabilnej powierzchni, która jest dobrze wentylowana i gdzie jest wystarczająco dużo miejsca, aby móc otworzyć pokrywy i podłączyć wszelkie przewody lub kable.
Pozostaw wystarczającą ilość miejsca nad, za i wokół drukarki, jak przedstawiono na ilustracjach.

INFORMACJA

Nie umieszczaj drukarki w miejscu narażonym na działanie następujących czynników:
- Bezpośrednie działanie promieni słonecznych
- Wysoka temperatura i wilgotność
- Gwałtowne zmiany temperatury
- Drgania
- Warunki dużego zapylenia
Nie umieszczaj drukarki w pobliżu:
- urządzeń generujących fale magnetyczne lub elektromagnetyczne;
- ognia lub płynów.
Może to spowodować pożar, porażenie prądem elektrycznym lub obrażenia ciała.
TD-2350D/TD-2350DF/TD-2350DSA:

Nie umieszczaj drukarki w miejscach pokrytych metalem (na przykład na metalowych półkach lub w miejscach osłoniętych metalowymi drzwiami), ponieważ może to spowodować utratę łączności radiowej.

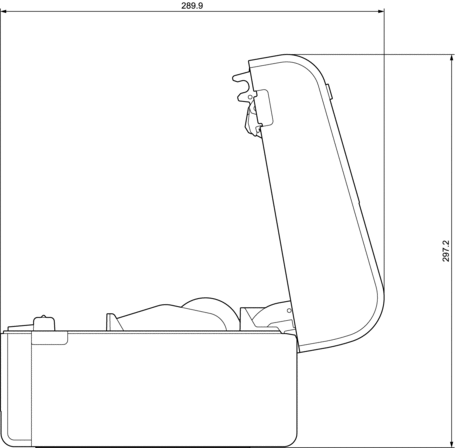

Widok z góry

Widok z boku
