Beschreibung der Einzelteile

TD-2310D/TD-2320D/TD-2320DF

Vorderseite

  1. Etikettenausgabeschlitz
  2. Rollenfachabdeckung
  3. Einstellrad
  4. Rollenführung
  5. Medienrollenhalter
  6. Abreißkante
  7. Linerless-Schneideeinheit (TD-2320DF)
  8. Etikettenstütze (TD-2320DF)
  9. Status-LED
  10. Rollen-LED
  11. image (Funktions)-Taste
  12. image (Bandvorlauf)-Taste
  13. image (Ein/Aus)-Taste
  14. Netz-LED
Halten Sie zum Anhalten des Druckvorgangs eine beliebige Taste gedrückt, außer image (Ein/Aus), image (nach oben) oder image (nach unten). Drücken Sie die Taste erneut, um den Druckvorgang fortzusetzen. Der Druckvorgang kann nur nach dem Druck jeder vollen Seite angehalten werden. Ein Anhalten auf der letzten Seite oder zwischen den Seiten ist nicht möglich.

Rückseite

TD-2310D

TD-2310D
  1. Abdeckung des hinteren Papiereinzugs
  2. Netzanschluss
  3. USB-Anschluss (Type-C)
  4. Serieller Anschluss (RJ25)

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Abdeckung des hinteren Papiereinzugs
  2. Netzanschluss
  3. USB-Anschluss (Type-C)
  4. LAN-Anschluss
  5. Serieller Anschluss (RJ25)
  6. USB-Hostanschluss (Type-A)

TD-2350D/TD-2350DF

Vorderseite

  1. Etikettenausgabeschlitz
  2. Rollenfachabdeckung
  3. Einstellrad
  4. Rollenführung
  5. Medienrollenhalter
  6. Abreißkante
  7. Linerless-Schneideeinheit (TD-2350DF)
  8. Etikettenstütze (TD-2350DF)
  9. LCD
  10. Status-LED
  11. Rollen-LED
  12. OK-Taste
  13. image (Nach unten)-Taste
  14. image (Nach oben)-Taste
  15. image (Zurück)-Taste
  16. Menütaste
  17. image (Bandvorlauf)-Taste
  18. image (Ein/Aus)-Taste
  19. Netz-LED
Halten Sie zum Anhalten des Druckvorgangs eine beliebige Taste gedrückt, außer image (Ein/Aus), image (nach oben) oder image (nach unten). Drücken Sie die Taste erneut, um den Druckvorgang fortzusetzen. Der Druckvorgang kann nur nach dem Druck jeder vollen Seite angehalten werden. Ein Anhalten auf der letzten Seite oder zwischen den Seiten ist nicht möglich.

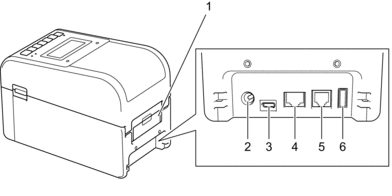

Rückseite

  1. Abdeckung des hinteren Papiereinzugs
  2. Netzanschluss
  3. USB-Anschluss (Type-C)
  4. LAN-Anschluss
  5. Serieller Anschluss (RJ25)
  6. USB-Hostanschluss (Type-A)

TD-2320DSA/TD-2350DSA

Vorderseite

  1. Etikettenausgabeschlitz
  2. Touchscreen Kipp-Entriegelungshebel

    Wenn Sie den Touchscreen einklappen, drücken Sie den Bildschirm vorsichtig mit einer Hand, während Sie diesen Hebel in Richtung Rückseite des Geräts drücken.

  3. Rollenfachabdeckung
  4. Einstellrad
  5. Rollenführung
  6. Medienrollenhalter
  7. Abreißkante
  8. Touchscreen
  9. image Taste (Links)
  10. image (Nach oben)-Taste
  11. image Taste (Rechts)
  12. image (Bandvorlauf)-Taste
  13. Menu-Taste
  14. image (Nach unten)-Taste
  15. image Taste (Löschen)
  16. image Taste (Leertaste)
  17. Taste zum Umschalten des Zeicheneingabemodus
  18. OK-Taste
  19. Ziffern-/Buchstaben-Tasten
  20. image (Zurück)-Taste
  21. image (Ein/Aus)-Taste
  22. Netz-LED
Halten Sie zum Anhalten des Druckvorgangs eine beliebige Taste gedrückt, außer image (Ein/Aus), image (nach oben) oder image (nach unten). Drücken Sie die Taste erneut, um den Druckvorgang fortzusetzen. Der Druckvorgang kann nur nach dem Druck jeder vollen Seite angehalten werden. Ein Anhalten auf der letzten Seite oder zwischen den Seiten ist nicht möglich.

Rückseite

  1. Abdeckung des hinteren Papiereinzugs
  2. Netzanschluss
  3. USB-Anschluss (Type-C)
  4. LAN-Anschluss
  5. Serieller Anschluss (RJ25)
  6. USB-Hostanschluss (Type-A)
