Rolle mit großem Durchmesser einlegen

  1. Halten Sie image gedrückt, um den Drucker auszuschalten.
  2. Öffnen Sie Abdeckung des hinteren Papiereinzugs.
  3. Ziehen Sie an beiden Seiten des Druckers an den Bandlösehebeln, um die Rollenfachabdeckung zu entriegeln.
  4. Halten Sie den Drucker an der Vorderseite fest und heben Sie die Rollenfachabdeckung an, um sie zu öffnen.
    VORSICHT
    Berühren Sie die Abreißkante nicht mit den Händen. Bei Missachtung kann es zu Verletzungen kommen.
  5. Drehen Sie das Einstellrad, um die Rollenführungen in der entsprechenden Position einzurasten.
  6. Legen Sie das erste Etikett mit der Druckseite nach oben durch den hinteren Papiereinzug ein. *1
    HINWEIS

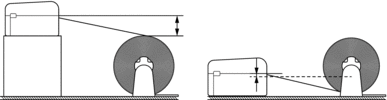

    • Stellen Sie den Drucker und den externen Rollenhalter so auf, dass die Oberseite des hinteren Papiereinzugs des Druckers höher liegt als die Auszugsposition der Medienrolle.
    • Legen Sie die Rolle mit der Druckfläche nach oben ein.
    • Achten Sie darauf, dass die externe Rolle nicht mit den Kabeln des Druckers in Berührung kommt.
    • Je nach Rollengröße und Installationsmethode kann die Rolle überlastet werden und keine Etiketten/Medien mehr transportieren. Verringern Sie in diesem Fall die Druckgeschwindigkeit.

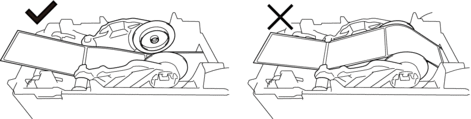

    • Vergewissern Sie sich, dass die Etiketten unter dem Medienrollenhalter durchlaufen, wie in der Abbildung dargestellt.
  7. Schieben Sie ein Ende des Trägerpapiers unter den Papierseitenführungen (1) hindurch.
    Vergewissern Sie sich, dass das Etikett etwas aus dem Etikettenausgabeschlitz herausragt.
  8. Schließen Sie die Rollenfachabdeckung so, dass sie einrastet.
    VORSICHT
    Seien Sie beim Schließen der Rollenfachabdeckung vorsichtig. Es besteht die Gefahr, dass Ihr Finger zwischen Ober- und Unterteil der Abdeckung eingeklemmt wird.
WICHTIG
  • Lassen Sie keine bedruckten Etiketten im Drucker zurück. Dadurch kann ein Etikettenstau entstehen.
  • Wenn der Drucker nicht verwendet wird, entfernen Sie die vorhandenen Medien und schließen Sie die Rollenfachabdeckung.
*1

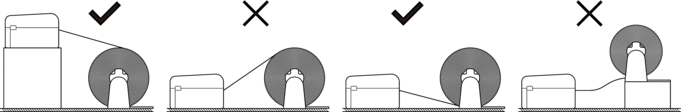

Achten Sie beim Drucken von Einzel-Etiketten darauf, dass die Etikettenauszugsposition niedriger ist als der hintere Papiereinzug. Wenn das Etikett von oben zugeführt wird, könnte die Vorderkante eines Einzel-Etiketts am oberen Teil des hinteren Papiereinzugs hängen bleiben, sich von der Trägerfolie lösen und den Drucker blockieren.

Wir empfehlen, die Rolle jedes Mal zu überprüfen, wenn Sie Einzel-Etiketten drucken, um die korrekte Etikettenauszugsposition und die Höhe des hinteren Papiereinzugs zu bestätigen, wie in der Abbildung dargestellt.
