Printer Setting Tool (Windows): Papiergrößen-Einstellung

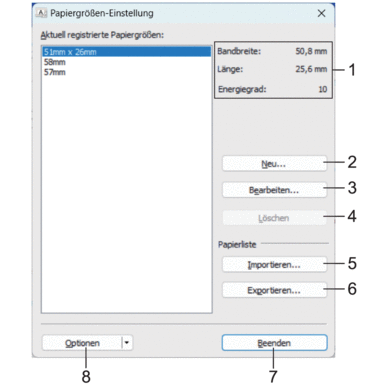

Verwenden Sie die Papiergrößen-Einstellung im Printer Setting Tool, um Papiergrößen hinzuzufügen, die in der Liste Papiergröße des Druckertreibers nicht verfügbar sind.

Bevor Sie mit noch nicht verfügbaren Papiergrößen drucken, müssen Sie die neuen Papiergrößen registrieren, indem Sie sie an den Drucker senden.

Beim Drucken mit Papiergrößen, die nicht im Drucker registriert sind, werden unter Umständen fehlerhafte Ergebnisse erzielt.

  1. Aktuelle Einstellungen
    Zeigt die aktuellen Einstellungen für das ausgewählte Papierformat an.
  2. Neu
    Klicken Sie auf diese Schaltfläche, um das Dialogfeld Neu anzuzeigen und neue Papiergrößen zu registrieren.
    HINWEIS
    Um fehlerhafte Druckergebnisse zu vermeiden, registrieren Sie keine Papiergrößen, die bereits registriert wurden. Um Papier zu verwenden, das der derzeit registrierten Größe entspricht, wählen Sie die gewünschte Größe aus der Liste Aktuell registrierte Papiergrößen im Dialogfeld Papiergrößen-Einstellung aus und ändern und überschreiben Sie dann die Einstellungen über das Dialogfeld Bearbeiten.
  3. Bearbeiten
    Dient zum Bearbeiten der Einstellungen für das ausgewählte Papierformat.

    Um das ausgewählte Papierformat mit den neuen Einstellungen zu speichern, klicken Sie auf Überschreiben. Wenn Sie ein neues Papierformat mit den neuen Einstellungen hinzufügen möchten, ändern Sie den Namen im Feld Papiergrößen-Name und klicken Sie anschließend auf Hinzufügen.

  4. Löschen
    Löscht das ausgewählte Papierformat. Ein gelöschtes Papierformat kann nicht wiederhergestellt werden.
  5. Importieren
    Liest die Textdatei mit den Papierformateinstellungen und ersetzt damit den Inhalt der Liste Aktuell registrierte Papiergrößen.
    HINWEIS
    Beim Importieren der Liste wird der gesamte Inhalt der Liste Aktuell registrierte Papiergrößen durch die importierten Papierformate ersetzt.
  6. Exportieren
    Exportiert die Papierformate in der Liste Aktuell registrierte Papiergrößen in eine Datei. Die exportierten Formate können anschließend auf andere Computer verteilt werden.
  7. Beenden
    Schließt das Fenster Papiergrößen-Einstellung und bringt Sie zum Hauptfenster des Druckereinstellungen-Dienstprogramms zurück.
  8. Optionen
    Klicken Sie auf image und wählen Sie dann eine Aktion aus.

    Klicken Sie auf Papierformat im Drucker registrieren, um die Einstellungen für das ausgewählte Papierformat im Drucker zu registrieren.

    Klicken Sie auf In Befehlsdatei speichern, um die Papiereinstellungen als Befehlsdatei zu exportieren. (Die Dateinamenerweiterung lautet .BIN.)

HINWEIS
Wenn das Papierformat im Drucker registriert ist und Beenden angeklickt wird, erscheint das Dialogfeld Papiergrößen-Einstellung mit den hinzugefügten Papiergrößen in der Liste Aktuell registrierte Papiergrößen. Wenn ein Softwareprogramm läuft, in dem Sie die neue Papiergröße verwenden möchten, beenden Sie das Softwareprogramm und starten Sie es anschließend neu, damit die neue Papiergröße in der Liste angezeigt wird.
  • Bei Verwendung der folgenden Funktionen können Sie deren Einstellungen schnell auf den Drucker anwenden:
    • Massenspeicher-Funktion
    • Bluetooth (Object Push Profile (OPP)) (TD-2350D/TD-2350DF/TD-2350DSA)
    • WLAN (File Transfer Protocol (FTP)) (TD-2350D/TD-2350DF/TD-2350DSA)
  • Diese Befehle sind nur zum Anwenden von Einstellungen auf einen Drucker vorgesehen. Diese Befehle können nicht in die Papierformat-Einstellung importiert werden.

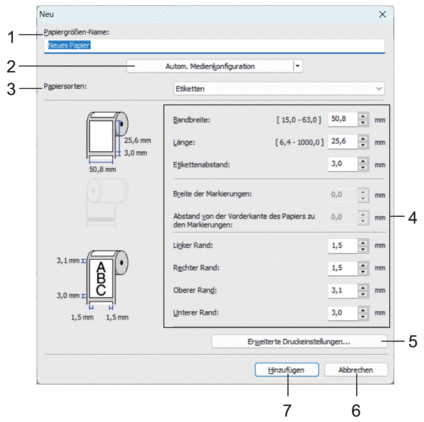

Neu Dialogfeld

  1. Papiergrößen-Name
    Geben Sie den Namen des hinzuzufügenden Papierformats ein.
  2. Autom. Medienkonfiguration
    Ruft die Daten des im Drucker eingestellten Papiers ab und zeigt sie an. Weitere Informationen imageimage Zugehörige Informationen
    Versetzen Sie den Drucker in den Bereitschaftsmodus, wenn Sie diese Option verwenden. Wenn Sie den Drucker während der Verarbeitung oder Ausführung eines Druckauftrags konfigurieren, kann es zu einer Fehlfunktion kommen.
  3. Papiersorten
    Wählen Sie das gewünschte Druckmedium.
  4. Detaillierte Einstellungen
    Machen Sie genauere Angaben zum hinzuzufügenden Papierformat.
  5. Erweiterte Druckeinstellungen
    Klicken Sie auf diese Schaltfläche, um das Dialogfeld Erweiterte Druckeinstellungen anzuzeigen und erweiterte Druckeinstellungen für die einzelnen Papierformate vorzunehmen.
  6. Abbrechen
    Hebt die Einstellungen auf und schließt das Dialogfeld. Die bestehenden Einstellungen bleiben unverändert.
  7. Hinzufügen
    Klicken Sie auf diese Schaltfläche, um das Papierformat hinzuzufügen und die Einstellungen anzuwenden.

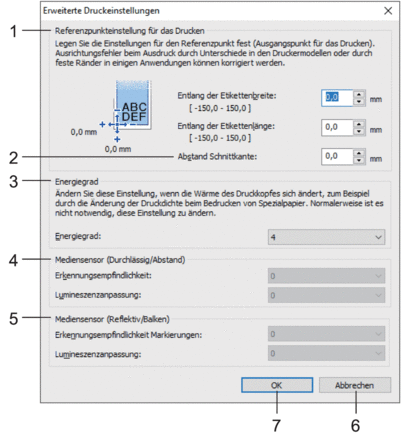

Erweiterte Druckeinstellungen Dialogfeld

  1. Referenzpunkteinstellung für das Drucken
    Dient zum Einstellen der Position des Referenzpunkts (Ausgangspunkt für das Drucken). Hiermit korrigieren Sie Ausrichtungsfehler beim Drucken durch Unterschiede bei den Druckermodellen oder den festen Randeinstellungen einiger Softwareprogramme.
  2. Abstand Schnittkante (TD-2310D/TD-2320D/TD-2350D/TD-2320DSA/TD-2350DSA)
    Dient zur Einstellung der Schnittposition, wenn das Papier über die Abreißkante abgetrennt wird.
  3. Energiegrad
    Dient zur Einstellung der vom Druckkopf abgegebenen Wärme (Energie), z. B. bei Verwendung von Spezialpapier.
    • Der Kontrast des Druckergebnisses kann je nach Betriebsumgebung und verwendetem Medium variieren. Ändern Sie die Einstellungen nach Bedarf.
    • Wenn Sie die Einstellung Energiegrad erhöhen, wird das Druckergebnis dunkler und die Druckgeschwindigkeit kann geringer sein.
    • Wenn der Barcode auf dem gedruckten Etikett nur schlecht lesbar ist, passen Sie die Energiegrad Einstellung an.
  4. Mediensensor (Durchlässig/Abstand) (TD-2320D/TD-2350D/TD-2320DSA/TD-2350DSA)
    Dient zum Einstellen der Präzision, mit der der Durchlässigkeits-/Abstandssensor die Abstände für Einzel-Etiketten erkennt, sowie der vom Sensor ausgesendeten Lichtmenge.

    Einstellungen können festgelegt werden, wenn Papiersorten auf Etiketten eingestellt ist.

    Die Einstellungen für Mediensensor (Durchlässig/Abstand) im Dialogfeld Geräteeinstellungen können sich auf die Ergebnisse der Erkennung und Kalibrierung auswirken. Achten Sie darauf, die richtigen Werte einzugeben.

    Beispieleinstellungen:

    Einstellung Bsp1 Einstellung Bsp2
    Geräteeinstellungen +2 -2
    Papiergrößen-Einstellung +2 +2
    Tatsächliche Auswirkung 4 0

  5. Mediensensor (Reflektiv/Balken)
    Dient zum Einstellen der Präzision, mit der der Reflexions-/Schwarzmarkensensor die Schwarzmarken erkennt, sowie der vom Sensor ausgesendeten Lichtmenge.
    Die Einstellungen für Mediensensor (Reflektiv/Balken) im Dialogfeld Geräteeinstellungen können sich auf die Ergebnisse der Erkennung und Kalibrierung auswirken. Achten Sie darauf, die richtigen Werte einzugeben.

    Beispieleinstellungen:

    Einstellung Bsp1 Einstellung Bsp2
    Geräteeinstellungen +2 -2
    Papiergrößen-Einstellung +2 +2
    Tatsächliche Auswirkung 4 0

  6. Abbrechen
    Hebt die Einstellungen auf und schließt das Dialogfeld. Die bestehenden Einstellungen bleiben unverändert.
  7. OK
    Speichert die Einstellungen und bringt Sie zum vorhergehenden Dialogfeld zurück.
