Osien kuvaus

TD-2310D/TD-2320D/TD-2320DF

Etupuoli

  1. Tarran ulostulorako
  2. Rullalokeron kansi
  3. Säädinpyörä
  4. Rullaohjain
  5. Tulostusmateriaalirullan pidike
  6. Katkaisupalkki
  7. Taustapaperittoman tarran leikkuriyksikkö (TD-2320DF)
  8. Tarran tuki (TD-2320DF)
  9. Tilamerkkivalo
  10. Rullan merkkivalo
  11. image (toiminto) -painike
  12. image (syöttö) -painike
  13. image (virta) -painike
  14. Virran merkkivalo
Voit keskeyttää tulostuksen painamalla mitä tahansa painiketta paitsi seuraavia painikkeita: image (virta), image (ylös) tai image (alas). Jatka tulostamista painamalla painiketta uudelleen. Tulostamisen voi asettaa tauolle vasta sitten, kun kokonainen sivu on tulostettu, eikä sitä voi asettaa tauolle viimeistä sivua tulostettaessa tai sivujen välillä.

Takaa katsottuna

TD-2310D

TD-2310D
  1. Takasyöttöaukon kansi
  2. Virtaportti
  3. USB-portti (Type-C)
  4. Sarjaportti (RJ25)

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Takasyöttöaukon kansi
  2. Virtaportti
  3. USB-portti (Type-C)
  4. Lähiverkkoportti
  5. Sarjaportti (RJ25)
  6. USB-isäntäportti (Type-A)

TD-2350D/TD-2350DF

Etupuoli

  1. Tarran ulostulorako
  2. Rullalokeron kansi
  3. Säädinpyörä
  4. Rullaohjain
  5. Tulostusmateriaalirullan pidike
  6. Katkaisupalkki
  7. Taustapaperittoman tarran leikkuriyksikkö (TD-2350DF)
  8. Tarran tuki (TD-2350DF)
  9. Nestekidenäyttö
  10. Tilamerkkivalo
  11. Rullan merkkivalo
  12. OK-painike
  13. image (alas) -painike
  14. image (ylös) -painike
  15. image (edellinen) -painike
  16. Valikkopainike
  17. image (syöttö) -painike
  18. image (virta) -painike
  19. Virran merkkivalo
Voit keskeyttää tulostuksen painamalla mitä tahansa painiketta paitsi seuraavia painikkeita: image (virta), image (ylös) tai image (alas). Jatka tulostamista painamalla painiketta uudelleen. Tulostamisen voi asettaa tauolle vasta sitten, kun kokonainen sivu on tulostettu, eikä sitä voi asettaa tauolle viimeistä sivua tulostettaessa tai sivujen välillä.

Takaa katsottuna

  1. Takasyöttöaukon kansi
  2. Virtaportti
  3. USB-portti (Type-C)
  4. Lähiverkkoportti
  5. Sarjaportti (RJ25)
  6. USB-isäntäportti (Type-A)

TD-2320DSA/TD-2350DSA

Etupuoli

  1. Tarran ulostulorako
  2. Kosketusnäytön kallistuksen vapautusvipu

    Kun taitat kosketusnäyttöä, paina näyttöä varovasti toisella kädellä painaen samalla tätä vipua kohti laitteen takaosaa.

  3. Rullalokeron kansi
  4. Säädinpyörä
  5. Rullaohjain
  6. Tulostusmateriaalirullan pidike
  7. Katkaisupalkki
  8. Kosketusnäyttö
  9. image (vasen) -painike
  10. image (ylös) -painike
  11. image (oikea) -painike
  12. image (syöttö) -painike
  13. Menu-painike
  14. image (alas) -painike
  15. image (Poista) -painike
  16. image (välilyönti) -painike
  17. Merkkien syöttötilan vaihtopainike
  18. OK-painike
  19. Numero-/kirjainpainikkeet
  20. image (edellinen) -painike
  21. image (virta) -painike
  22. Virran merkkivalo
Voit keskeyttää tulostuksen painamalla mitä tahansa painiketta paitsi seuraavia painikkeita: image (virta), image (ylös) tai image (alas). Jatka tulostamista painamalla painiketta uudelleen. Tulostamisen voi asettaa tauolle vasta sitten, kun kokonainen sivu on tulostettu, eikä sitä voi asettaa tauolle viimeistä sivua tulostettaessa tai sivujen välillä.

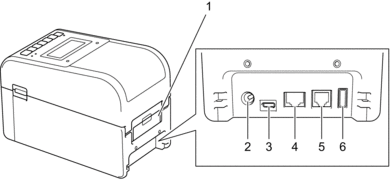

Takaa katsottuna

  1. Takasyöttöaukon kansi
  2. Virtaportti
  3. USB-portti (Type-C)
  4. Lähiverkkoportti
  5. Sarjaportti (RJ25)
  6. USB-isäntäportti (Type-A)
