Codice | ESC i |
Dec | 27 105 |
Hex | 1B 69 |
Formato: ESC i n ... n \
Crea codici a barre o caratteri espansi secondo il segmento di parametri ‘n ... n’. Per ulteriori informazioni sui parametri, vedere la sezione successiva 'Definizione di parametri'. Questo comando deve terminare con il codice ‘ \ ’ (5CH).
Definizione di parametri
Questo comando dei codici a barre può contenere i seguenti parametri nel segmento (n ... n). Poiché i parametri sono operativi nella sintassi di comando ESC i n ... n \, non hanno effetto nei comandi dei codici a barre. Se alcuni parametri non vengono dati, vengono utilizzate le impostazioni preimpostate. L'ultimo parametro deve indicare l'inizio dei dati del codice a barre (‘b’ o ‘B’) o l'inizio dei dati del carattere espanso (‘l’ o ‘L’). Gli altri parametri possono essere forniti nella sequenza desiderata. Ogni parametro può iniziare con un carattere maiuscolo o minuscolo, ad esempio 't0' o 'T0', 's3' o 'S3' e così via.
Modalità codici a barre
n = ‘t0’ o ‘T0’ | CODE 39 (predefinito) |
n = ‘t1’ o ‘T1’ | Interleaved 2 di 5 |
n = ‘t3’ o ‘T3’ | FIM (US-Post Net) |
n = ‘t4’ o ‘T4’ | Post Net (US-Post Net) |
n = ‘t5’ o ‘T5’ | EAN 8, EAN 13 o UPC A |
n = ‘t6’ o ‘T6’ | UPC E |
n = ‘t9’ o ‘T9’ | Codabar |
n = ‘t12’ o ‘T12’ | Code 128 set A |
n = ‘t13’ o ‘T13’ | Code 128 set B |
n = ‘t14’ o ‘T14’ | Code 128 set C |
n = ‘t130’ o ‘T130’ | ISBN (EAN) |
n = ‘t131’ o ‘T131’ | ISBN (UPC-E) |
n = ‘t132’ o ‘T132’ | EAN 128 set A |
n = ‘t133’ o ‘T133’ | EAN 128 set B |
n = ‘t134’ o ‘T134’ | EAN 128 set C |
Questo parametro seleziona la modalità codice a barre illustrata di seguito. Quando n corrisponde a 't5' o 'T5', la modalità codice a barre (EAN 8, EAN 13 o UPC A) varia a seconda del numero di caratteri nei dati.
Codice a barre, carattere espanso, disegno a blocco di linee e disegno in riquadro
n = ‘s0’ o ‘S0’ | 3: 1 (default) |
n = ‘s1’ o ‘S1’ | 2: 1 |
n = ‘s3’ o ‘S3’ | 2.5: 1 |
Questo parametro seleziona lo stile del codice a barre. Quando è selezionata la modalità EAN 8, EAN 13, UPC-A, Code 128 o EAN 128, il parametro relativo allo stile del codice a barre viene ignorato.
Se 'S' è seguito da un solo parametro, si tratta di un motivo di riempimento primo piano.
Codice a barre
n = ‘mnnn’ o ‘Mnnn’ (nnn = 0 ~ 32767)
Questo parametro visualizza la larghezza del codice a barre. L'unità di ‘nnn’ è una percentuale.
Riga di interpretazione del codice a barre attivata o disattivata
n = ‘r0’ o ‘R0 | Riga di interpretazione disattivata |
n = ‘r1’ o ‘R1 | Riga di interpretazione attivata |
Preimpostazione: | Riga di interpretazione attivata |
| | (1) ‘T5’ o ‘t5’ |
| | (2) ‘T6’ o ‘t6’ |
| | (3) ‘T130’ o ‘t130’ |
| | (4) ‘T131’ o ‘t131’ |
Preimpostazione: | Riga di interpretazione disattivata Tutti gli altri |
Questo parametro indica se la stampante stamperà la relativa riga di interpretazione sotto il codice a barre. I caratteri leggibili sono sempre stampati con font OCR-B, 10 punti e tutte le modifiche apportate allo stile del carattere corrente vengono mascherate. L'impostazione predefinita è determinata dalla modalità codice a barre selezionata da 't' o 'T'.
Zona inattiva
n = ‘onnn’ o ‘Onnn’ (nnn = 0 ~ 32767)
Per zona inattiva si intende lo spazio su entrambi i lati dei codici a barre. La relativa larghezza può essere indicata mediante le unità impostate dal parametro ‘u’ o ‘U’ (Per una descrizione del parametro 'u' o 'U', vedere la sezione successiva). L'impostazione predefinita per la larghezza della zona inattiva è 2,54 cm.
Codice a barre, carattere espanso, disegno a blocco di linee e disegno in riquadro
n = ‘u0’ o ‘U0’ | mm (preimpostato) |
n = ‘u1’ o ‘U1’ | 1/10 |
n = ‘u2’ o ‘U2’ | 1/100 |
n = ‘u3’ o ‘U3’ | 1/12 |
n = ‘u4’ o ‘U4’ | 1/120 |
n = ‘u5’ o ‘U5’ | 1/10 mm |
n = ‘u6’ o ‘U6’ | 1/300 |
n = ‘u7’ o ‘U7’ | 1/720 |
Questo parametro indica le unità di misura dell'offset dell'asse X, dell'offset dell'asse Y e dell'altezza del codice a barre.
Codice a barre, carattere espanso, disegno a blocco di linee e disegno in riquadro: offset dell'asse X
n = ‘xnnn’ o ‘Xnnn’
Questo parametro indica l'offset dal margine sinistro nell'unità specificata mediante il parametro ‘u’ o ‘U’.
Codice a barre e carattere espanso: offset dell'asse Y
n = ‘ynnn’ o ‘Ynnn’
Questo parametro specifica l'offset verso il basso dalla posizione di stampa corrente nell'unità specificata mediante il parametro ‘u’ o ‘U’.
Codice a barre, carattere espanso, disegno a blocco di linee e altezza del disegno in riquadro
n = ‘hnnn’, ‘Hnnn’, ‘dnnn’ o ‘Dnnn’
| 1. | EAN13, EAN8, UPC-A, ISBN (EAN13, EAN8, UPC-A), ISBN (UPC-E): 22 mm |
| 2. | UPC-E: 18 mm |
| 3. | Altri: 12 mm |
Caratteri espansi
2,2 mm (preimpostato)
Disegno a blocco di linee e disegno in riquadro
1 punto
Questo parametro indica l'altezza dei codici a barre o dei caratteri espansi come illustrato di seguito. Può iniziare con ‘h’, ‘H’, ‘d’ o ‘D’. L'altezza dei codici a barre è espressa nell'unità specificata mediante ‘u’ o ‘U’. L'impostazione predefinita dell'altezza del codice a barre (12 mm, 18 mm o 22 mm) dipende dalla modalità codice a barre selezionata mediante ‘t’ o ‘T’.
Larghezza del carattere espanso, disegno a blocco di linee e disegno in riquadro
n = ‘wnnn’ o ‘Wnnn’
Carattere espanso
1,2 mm
Disegno a blocco di linee e disegno in riquadro
1 punto
Questo parametro indica la larghezza dei caratteri espansi come illustrato di seguito.
Rotazione dei caratteri espansi
n = ‘a0’ o ‘A0’ | 'Verticale (preimpostato) |
n = ‘a1’ o ‘A1’ | ' Ruotato di 90 gradi |
n = ‘a2’ o ‘A2’ | ' Capovolto, ruotato di 180 gradi |
n = ‘a3’ o ‘A3’ | ' Ruotato di 270 gradi |
Inizio dei dati del codice a barre
n = ‘b’ o ‘B’
I dati che seguono ‘b’ o ‘B’ vengono letti come dati del codice a barre. I dati del codice a barre devono terminare con il codice ' \ ' (5CH), che termina anche questo comando. I dati del codice a barre accettabili dipendono dalla modalità codice a barre selezionata mediante il parametro ‘t’ o ‘T’.
| • | Quando è selezionata la modalità CODE 39 mediante il parametro ‘t0’ o ‘T0’ Quarantatre caratteri da ‘0’ a ‘9’, dalla ‘A’ alla ‘Z’, ‘-’, ‘ . ’, ‘ (spazio)’, ‘$’, ‘ / ’, ‘+’ e ‘%’ possono essere accettati come dati del codice a barre. Gli altri caratteri causano errori nei dati. Il numero di caratteri per i codici a barre non è limitato. I dati del codice a barre iniziano e finiscono automaticamente con un asterisco ‘ * ’ (carattere di inizio e di fine). Se i dati ricevuti presentano un asterisco‘ * ’ all'inizio o alla fine, questo carattere viene considerato come carattere di inizio o di fine. |
| • | Quando è selezionato il modo Interleaved 2 di 5 mediante il parametro ‘t1’ o ‘T1’: Dieci caratteri numerici da ‘0’ a ‘9’ possono essere accettati come dati del codice a barre. Gli altri caratteri causano errori nei dati. Il numero di caratteri per i codici a barre non è limitato. Questa modalità dei codici a barre richiede caratteri pari. Se il codice a barre presenta caratteri dispari, viene automaticamente aggiunto '0' alla fine dei dati del codice a barre. |
| • | Quando è selezionata la modalità FIM (US-Post Net) mediante il parametro ‘t3’ o ‘T3’ I caratteri dalla ‘A’ alla ‘D’ sono validi ed è possibile stampare 1 cifra di dati. Sono accettati i caratteri alfabetici maiuscoli o minuscoli. |
| • | Quando è selezionata la modalità Post Net (US-Post Net) mediante il parametro ‘t4’ o ‘T4’ I numeri da ‘0’ a ‘9’ sono validi e devono terminare con una cifra di controllo. ‘?’ può essere utilizzato come cifra di controllo. |
| • | Quando è selezionata la modalità EAN 8, EAN 13 o UPC A mediante il parametro ‘t5’ o ‘T5’ I numeri da ‘0’ a ‘9’ possono essere accettati come dati del codice a barre. Il numero di caratteri del codice a barre è limitato nel modo seguente. EAN 8: 8 cifre totali (7 cifre + 1 cifra di controllo) EAN 13: 13 cifre totali (12 cifre + 1 cifra di controllo) UPC A: 12 cifre totali (11 cifre + 1 cifra di controllo) Un numero di caratteri diverso da quello indicato causa errori e i dati del codice a barre vengono stampati come dati normali. Se la cifra di controllo è errata, la stampante calcola automaticamente quella corretta affinché vengano stampati i dati corretti del codice a barre. Quando è selezionata la modalità EAN13, l'aggiunta di un segno più ‘+’ e di un numero a due o cinque cifre dopo i dati può comportare la creazione di un codice aggiuntivo. |
| • | Quando è selezionata la modalità UPC-E mediante il parametro ‘t6’ o ‘T6’ I numeri da ‘0’ a ‘9’ possono essere accettati come dati del codice a barre. | (formato standard) Il primo carattere deve essere 0 e i dati devono finire con una cifra di controllo. Cifre totali otto = "0" più 6 cifre più 1 cifra di controllo. | | Il primo carattere e l'ultima cifra di controllo sono rimossi dai dati delle otto cifre. |
|
| • | Quando è selezionata la modalità Codebar mediante il parametro ‘t9’ o ‘T9’ I caratteri da ‘0’ a ‘9’, ‘-’, ‘ . ’, ‘$’, ‘/’, ‘+’, ‘ : ’ possono essere stampati. I caratteri da ‘A’ a ‘D’ possono essere stampati come codice di inizio/fine, minuscolo o maiuscolo. Se non vi è alcun codice di inizio/fine, si verificano degli errori. Non è possibile aggiungere una cifra di controllo e l'utilizzo di ‘?’ causa degli errori. |

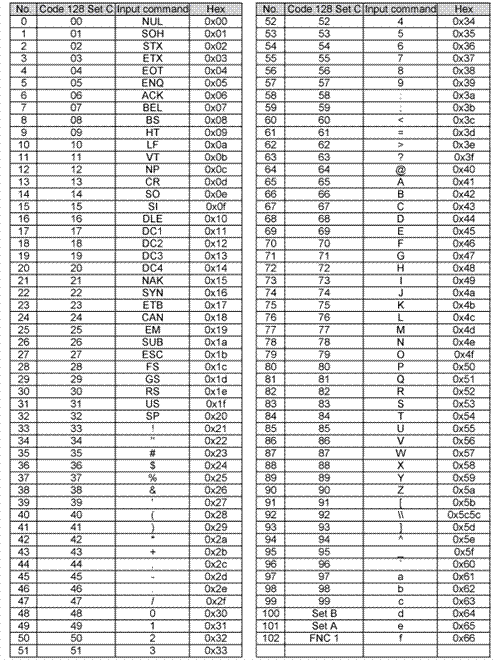

| • | Quando è selezionata la modalità Code 128 Set A, Set B o Set C mediante il parametro ‘t12’ o ‘T12’, ‘t13’ o ‘T13’ o ‘t14’ o ‘T14’ I set A, B e C Code 128 sono selezionabili singolarmente. Il set A indica i caratteri esadecimali da 00 a 5F. Il set B include i caratteri esadecimali da 20 a 7F. Set C include le coppie numeriche da 00 a 99. È possibile passare tra i set di codice inviando %A, %B o %C. FNC 1, 2, 3 e 4 sono prodotti con %1, %2, %3 e %4. Il codice SHIFT, %S, consente il passaggio temporaneo (solo per 1 carattere) dal set A al set B e viceversa. Il carattere "%" può essere codificato inviandolo due volte. |
| • | Quando è selezionato il modo ISBN (EAN) mediante il parametro ‘t130’ o ‘T130’ Stesse regole applicabili per ‘t5’ o ‘T5’ |
| • | Quando è selezionata la modalità ISBN (UPC-E) mediante il parametro ‘t131’ o ‘T131’ Stesse regole applicabili per ‘t6’ o ‘T6’ |
| • | Quando è selezionata la modalità EAN 128 set A, set B o set C mediante il parametro ‘t132’ o ‘T132’, ‘t133’ o ‘T133’ o ‘t134’ o ‘T134’ Stesse regole applicabili per ‘t12’ o ‘T12’, ‘t13’ o ‘T13’ o ‘t14’ o ‘T14’. |
Disegno in riquadro
ESC i ... E (o e)
‘E’ o ‘e’ è finale.
Disegno a blocco di linee
ESC i ... V (o v)
‘V’ o ‘v’ è finale.
Inizio dei dati dei caratteri espansi
n = ‘l’ o ‘L’
I dati che seguono il parametro ‘l’ o ‘L’ vengono letti come dati di caratteri espansi (o dati di etichetta). I dati dei caratteri espansi devono terminare con il codice ‘ \ ’ (5CH), che termina anche questo comando.
