4 Панель управления

Светодиоды

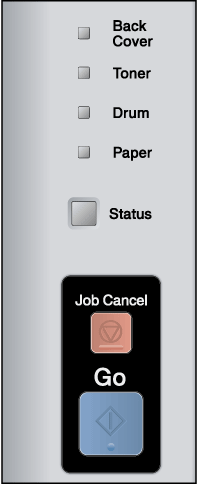

В этом разделе рассматриваются пять светодиодных индикаторов (Back Cover, Toner, Drum, Paper, Status) и две кнопки (Job Cancel и Go), которые находятся на панели управления.

1.	Светодиод Back Cover (Задняя крышка) Светодиод Back Cover загорается, когда в задней части принтера возникают ошибки.
2.	Светодиод Toner (Тонер) Светодиод Toner загорается, когда тонер почти или полностью закончился.
3.	Светодиод Drum (Фотобарабан) Светодиод Drum загорается, когда ресурс фотобарабана почти исчерпан.
4.	Светодиод Paper (Бумага) Светодиод Paper загорается, когда принтер находится в одном из следующих состояний: Нет бумаги / Замятие бумаги / Открыта крышка
5.	Светодиод Status (Состояние) Светодиод Status мигает в зависимости от состояния принтера.
6.	Кнопка Job Cancel (Отмена задания) 1 Отмена одного задания / Отмена всех заданий
7.	Кнопка Go (Запуск) Запуск / Устранение ошибки / Подача страниц / Повторная печать

В следующей таблице приведены обозначения показаний светодиодов, которые используются в иллюстрациях настоящей главы.

	Светодиод выключен
	Светодиод блеклый
или или	Светодиод горит
или или	Светодиод мигает

Светодиод	Состояние принтера
	Режим ожидания Принтер выключен или находится в режиме ожидания. Нажатие кнопки Go переведет принтер из режима ожидания в режим готовности.
	Готов к печати Принтер готов к печати.
	Прогрев Принтер прогревается. Светодиод Status загорается на 1 секунду и гаснет на 1 секунду.
	Прием данных Принтер принимает данные с компьютера, обрабатывает данные в памяти либо печатает данные. Светодиод Status загорается на 0,5 секунды и гаснет на 0,5 секунды.
	Охлаждение Осуществляется охлаждение принтера. Подождите несколько секунд, пока внутренние компоненты принтера не остынут. Светодиод Status загорается на 1 секунду и гаснет на 1 секунду.
	В памяти имеются данные Данные печати остались в памяти. Если желтый светодиод Status горит в течение длительного периода, а печать не выполняется, нажмите кнопку Go, чтобы распечатать данные, оставшиеся в памяти.
	Заканчивается тонер Ресурс тонер-картриджа почти выработан. Приобретите новый тонер-картридж и приготовьте его на случай, когда индикатор укажет на состояние Замените тонер. Светодиод Toner загорается на 2 секунды и гаснет на 3 секунды.
	Замените тонер Замените тонер-картридж на новый. См. раздел Замена тонер-картриджа.
	Ошибка картриджа Узел фотобарабана установлен неправильно. Извлеките узел фотобарабана из аппарата и вставьте еще раз.
	Нет тонера Откройте переднюю крышку и установите тонер-картридж. См. раздел Тонер-картридж.
	Заканчивается ресурс фотобарабана Рабочий ресурс узла фотобарабана скоро будет исчерпан. Рекомендуется приобрести новый узел фотобарабана и заменить имеющийся. См. раздел Замена фотобарабана. Светодиод Drum загорается на 2 секунды и гаснет на 3 секунды.
	Замените фотобарабан Замените фотобарабан новым. См. раздел Замена фотобарабана.
	Нет бумаги Вставьте бумагу в лоток. Затем нажмите кнопку Go. См. Печать на обычной бумаге, высокосортной бумаге и прозрачных пленках, Печать на плотной бумаге, этикетках и конвертах или Чистка ролика подачи бумаги.
	Нет лотка Лоток для бумаги не обнаружен; установите его или проверьте правильность его установки.
	Замятие бумаги Устраните замятие бумаги. См. раздел Замятие бумаги и его устранение. Если принтер не начинает печатать, нажмите кнопку Go. Светодиод Paper загорается на 0,5 секунды и гаснет на 0,5 секунды.
	Неправильный формат бумаги для автоматической двусторонней печати Нажмите кнопку Go или Job Cancel. Правильно задайте настройку бумаги, которую требуется использовать, или загрузите бумагу того же формата, который был выбран в текущей настройке драйвера. Для автоматической двусторонней печати можно использовать бумагу формата A4. Светодиод Paper загорается на 0,5 секунды и гаснет на 0,5 секунды.
	Несоответствие форматов Поместите в лоток для бумаги или обходной лоток бумагу того же формата, который выбран в драйвере принтера, а затем нажмите кнопку Go.
	Замятие бумаги (в задней части устройства или в модуле двусторонней печати) Устраните замятие бумаги. См. раздел Замятие бумаги и его устранение. Если принтер не начинает печатать, нажмите кнопку Go. Светодиод Back Cover загорается на 0,5 секунды и гаснет на 0,5 секунды.
	Двусторонняя печать отключена Закройте заднюю крышку принтера и заново установите лоток блока двусторонней печати.
	Открыта крышка узла термозакрепления Закройте крышку узла термозакрепления, которая находится за задней крышкой принтера. Светодиод Back Cover загорается на 0,5 секунды и гаснет на 0,5 секунды.
	Открыта передняя крышка Закройте переднюю крышку принтера.
	Слишком много лотков Можно устанавливать не более двух дополнительных лотков. Уберите лишние лотки.
	Ошибка буфера Проверьте кабельное соединение ПК с принтером.
	Память заполнена Память принтера заполнена, и принтер не может печатать страницы документа полностью. См. раздел Устранение проблем печати.
	Перегрузка печати Произошла перегрузка печати, и принтер не может печатать страницы документа полностью. См. раздел Устранение проблем печати.
	Буфер загрузки заполнен Буфер загрузки принтера заполнен. Увеличьте объем памяти принтера. См. раздел Установка дополнительной памяти.
	Память шрифтов заполнена Область памяти шрифтов заполнена. Удалите шрифты или увеличьте объем памяти принтера. См. раздел Установка дополнительной памяти.
	Ошибка фотобарабана Необходимо очистить коронатор. См. раздел Очистка коронатора. Если после очистки коронатора светодиод по прежнему указывает на наличие этой же ошибки, замените фотобарабан новым. См. раздел Замена фотобарабана.
