4 Funktionstastenfeld

LEDs (Leuchtdioden)

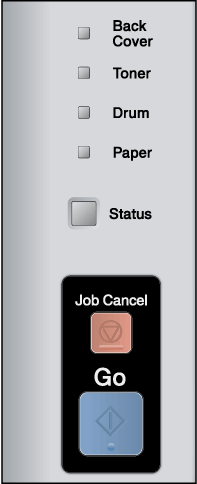

Dieser Abschnitt erläutert die fünf LEDs Back Cover, Toner, Drum, Paper, Status und die beiden Tasten Job Cancel und Go auf dem Funktionstastenfeld.

1.	LED Back Cover Die Back Cover-LED (Hintere Abdeckung) zeigt Störungen im hinteren Bereich des Druckers an.
2.	LED Toner Die Toner-LED zeigt an, dass der Toner zur Neige geht oder ausgegangen ist.
3.	LED Drum Die Drum-LED zeigt an, dass sich die Trommel dem Ende ihrer Lebensdauer nähert.
4.	LED Paper Die Papier-LED zeigt einen der folgenden Zustände an: Kein Papier / Papierstau / Abdeckung offen
5.	LED Status Die Status-LED zeigt den Druckerstatus durch Blinken an.
6.	Job Cancel-Taste 1 Auftrag abbrechen / ALLE Aufträge abbrechen
7.	Go-Taste Drucker aktivieren / Fehlerbehebung / Seitenvorschub / Reprint

Die nachstehende Tabelle zeigt die in diesem Kapitel für den Zustand der LED-Anzeigen verwendeten Symbole.

	LED ist aus.
	LED leuchtet schwach.
oder oder	LED ist an.
oder oder	LED-Anzeige blinkt.

LED	Druckerstatus
	Stromsparmodus Der Drucker befindet sich im Stromsparmodus. Das Drücken der Go-Taste versetzt den Drucker aus dem Stromsparmodus in den Bereitschaftsmodus.
	Betriebsbereit Der Drucker ist druckbereit.
	Aufwärmphase Der Drucker wird auf Betriebstemperatur gebracht. Die Status-LED blinkt (1 Sekunde an, 1 Sekunde aus).
	Empfängt Daten Der Drucker empfängt Daten vom Computer, verarbeitet Daten in seinem Speicher oder druckt gerade. Die Status-LED blinkt (0,5 Sekunden an, 0,5 Sekunden aus).
	Abkühlen Der Drucker kühlt sich ab. Warten Sie einige Sekunden, bis das Innere des Druckers abgekühlt ist. Die Status-LED blinkt (1 Sekunde an, 1 Sekunde aus).
	Im Speicher befindliche Daten Es befinden sich noch Daten im Druckerspeicher. Wenn die gelbe Status-LED längere Zeit leuchtet, ohne dass etwas gedruckt wird, drücken Sie die Go-Taste, um die im Speicher verbliebenen Daten auszudrucken.
	Wenig Toner Zeigt an, dass die Nutzungsdauer der Tonerkassette fast abgelaufen ist. Halten Sie eine neue Tonerkassette zum Austausch bereit, wenn die Meldung Toner ersetzen angezeigt wird. Die Toner-LED blinkt (2 Sekunden an, 3 Sekunden aus).
	Toner ersetzen Tauschen Sie die betreffende Tonerkassette aus. Siehe Tonerkassetten ersetzen.
	Kassettenfehler Die Trommeleinheit ist nicht richtig installiert. Nehmen Sie die Trommeleinheit aus dem Drucker heraus und setzen Sie diese wieder ein.
	Toner fehlt Öffnen Sie die vordere Abdeckung und setzen Sie die Tonerkassette ein. Siehe Tonerkassette.
	Trommel bestellen Die Trommeleinheit nähert sich dem Ende ihrer Lebensdauer. Es wird empfohlen, eine neue Trommeleinheit zu besorgen und die alte zu ersetzen. Siehe Trommeleinheit ersetzen. Die Drum-LED blinkt (2 Sekunden an, 3 Sekunden aus).
	Trommel ersetzen Ersetzen Sie die Trommel durch eine neue. Siehe Trommeleinheit ersetzen.
	Kein Papier Legen Sie Papier in die Papierkassette ein. Drücken Sie dann die Go-Taste. Siehe Drucken auf Normalpapier, Briefpapier und Folien, Dickes Papier, Etiketten und Umschläge bedrucken oder Papierzufuhrrolle reinigen.
	Keine Kassette Die Papierkassette wurde nicht erkannt. Installieren Sie die Kassette oder stellen Sie sicher, dass sie korrekt eingesetzt ist.
	Papierstau Beseitigen Sie den Papierstau. Siehe Papierstau und Papierstaubeseitigung. Setzt der Drucker den Druck nicht automatisch fort, drücken Sie die Go-Taste. Die Paper-LED blinkt (0,5 Sekunden an, 0,5 Sekunden aus).
	Inkorrekte Papiergröße für Auto-DX Drücken Sie die Go- oder Job Cancel-Taste. Legen Sie korrektes Papier ein, das verwendet werden soll, oder legen Sie die Papiergröße ein, die Sie in der aktuellen Treibereinstellung ausgewählt haben. Die Papiergröße, die Sie für den automatischen Duplexdruck verwenden können, ist A4, Letter, Legal oder Folio. Die Paper-LED blinkt (0,5 Sekunden an, 0,5 Sekunden aus).
	Falsche Größe Legen Sie die gleiche Papiergröße in die Papierkassette oder MF-Zufuhr ein, die im Druckertreiber ausgewählt wurde, und drücken Sie dann die Go-Taste.
	Papierstau (hintere Abdeckung oder Duplexfach) Beseitigen Sie den Papierstau. Siehe Papierstau und Papierstaubeseitigung. Setzt der Drucker den Druck nicht automatisch fort, drücken Sie die Go-Taste. Die Back Cover-LED blinkt (0,5 Sekunden an, 0,5 Sekunden aus).
	Duplex deaktiviert Schließen Sie die hintere Abdeckung des Druckers und setzen Sie das Duplexfach ein.
	Fixierabdeckung offen Schließen Sie die Fixierabdeckung, die sich hinter der hinteren Abdeckung des Druckers befindet. Die Back Cover-LED blinkt (0,5 Sekunden an, 0,5 Sekunden aus).
	Vordere Abdeckung offen Schließen Sie die vordere Abdeckung des Druckers.
	Zu viele Kassetten Sie dürfen maximal zwei optionale Kassetten (Zuführungen) installieren. Entfernen Sie die anderen Kassetten.
	Pufferfehler Überprüfen Sie die Kabelverbindung zwischen PC und Drucker.
	Speicher voll Der Speicher ist voll und der Drucker kann bestimmte Seiten eines Dokuments nicht vollständig drucken. Siehe Abhilfe bei Druckproblemen.
	Zu viele Daten für den Speicher Im Speicher sind zu viele Daten und der Drucker kann bestimmte Seiten eines Dokuments nicht vollständig drucken. Siehe Abhilfe bei Druckproblemen.
	Download voll Der Download-Puffer des Druckers ist voll. Fügen Sie dem Drucker mehr Speicher hinzu. Siehe Zusätzlichen Speicher installieren.
	Schriften voll Der Speicherbereich für Schriften ist voll. Löschen Sie Schriften oder fügen Sie dem Drucker mehr Speicher hinzu. Siehe Zusätzlichen Speicher installieren.
	Trommelfehler Der Koronadraht muss gereinigt werden. Siehe Koronadraht reinigen. Wenn die LEDs nach Reinigung des Koronadrahtes die gleiche Fehlermeldung anzeigen, ersetzen Sie die Trommeleinheit durch eine neue. Siehe Trommeleinheit ersetzen.
