Austauschen des Toner-Abfallbehälters

Bevor Sie den Austauschvorgang starten imageimage Zugehörige Informationen: Verbrauchsmaterialien ersetzen

  1. Stellen Sie sicher, dass das Gerät eingeschaltet ist.
  2. Drücken Sie die Entriegelungstaste der Abdeckung und öffnen Sie die Frontabdeckung.
  3. Halten Sie den grünen Griff der Trommeleinheit fest. Ziehen Sie die Trommeleinheit am Griff bis zum Anschlag aus dem Gerät heraus.
    VORSICHT
    Wir empfehlen, die Tonerkassetten und die Trommeleinheit auf eine saubere, flache Oberfläche mit darunterliegendem Wegwerfpapier zu platzieren, falls versehentlich Toner austritt oder verstreut wird.
  4. Halten Sie die Trommeleinheit an den grünen Griffen, heben Sie die Vorderseite der Trommeleinheit an und entfernen Sie sie dann aus dem Gerät.
    WICHTIG

    Halten Sie die Trommeleinheit an den Griffen, wenn Sie sie tragen. Halten Sie die Trommeleinheit NICHT an ihren Seiten.

  5. Drücken Sie den Entriegelungshebel der Transfereinheit nach unten, um die Transfereinheit herauszuheben.
  6. Halten Sie die Transfereinheit mit beiden Händen am Griff fest, heben Sie die Transfereinheit an und ziehen Sie sie dann heraus.

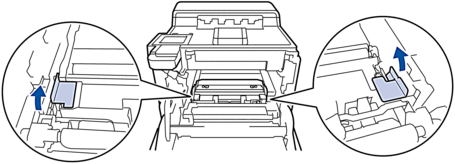

  7. Entfernen Sie die beiden orangefarbenen Verpackungselemente und entsorgen Sie sie.
    Dieser Schritt ist nur notwendig, wenn Sie den Toner-Abfallbehälter zum ersten Mal austauschen, und ist beim Ersatz-Toner-Abfallbehälter nicht erforderlich. Die orangefarbenen Verpackungselemente wurden werkseitig eingesetzt, um das Gerät während des Transports zu schützen.
  8. Halten Sie den Toner-Abfallbehälter am grünen Griff fest und entnehmen Sie den Toner-Abfallbehälter aus dem Gerät.
    Verwenden Sie den Toner-Abfallbehälter NICHT wieder.
  9. Packen Sie den neuen Toner-Abfallbehälter aus und setzen Sie den neuen Toner-Abfallbehälter mit dem grünen Griff in das Gerät ein. Stellen Sie sicher, dass der Toner-Abfallbehälter waagerecht ausgerichtet und fest eingesetzt ist.
  10. Schieben Sie die Transfereinheit wieder in das Gerät. Stellen Sie sicher, dass die Transfereinheit eben ist, sicher an ihrer Position sitzt und dass der Entriegelungshebel der Transfereinheit gesichert ist.
  11. Schieben Sie die Trommeleinheit vorsichtig bis zum Anschlag in das Gerät.
  12. Verwenden Sie den grünen Griff und drücken Sie die Trommeleinheit wieder in das Gerät, bis sie hörbar einrastet.
  13. Schließen Sie die vordere Abdeckung des Geräts.
