Jednotka valca

Číslo objednávky DR-130CL

Nová jednotka valca dokáže vytlačiť jednostranne približne 17.000 strán veľkosti A4 alebo Letter.

Poznámka

•	Veľa faktorov vplýva na životnosť valca, napríklad teplota, vlhkosť, typ papiera, typ tonera a podobne. V prípade ideálnych podmienok je životnosť valca približne 17.000 strán. Skutočný počet strán, ktoré valec vytlačí, môže byť výrazne nižší ako tento odhad. Keďže nemáme žiadnu kontrolu nad mnohými faktormi, ktoré ovplyvňujú skutočnú životnosť valca, nedá sa zaručiť minimálny počet strán, ktoré valec vytlačí.
•	Najlepší výkon dosiahnete, ak použijete iba originálny toner od spoločnosti Brother. Tlačiareň používajte iba v primerane vetranom a čistom prostredí bez prachu.
•	Tlač s jednotkou valca iného výrobcu môže znížiť nielen kvalitu tlače, ale aj kvalitu a životnosť tlačiarne. Záruka sa nevzťahuje na problémy vzniknuté použitím jednotky valca iného výrobcu.

Správa Blizky kon. valca

Blizky kon.valca

Ak sa na LCD displeji objaví správa Blizky kon. valca, znamená to, že sa skončila životnosť jednotky valca. Odporúča sa, aby ste jednotku valca vymenili za novú ešte pred viditeľným zhoršením kvality tlače.

Horná časť stránky

Výmena jednotky valca

UPOZORNENIE

	S jednotkou valca zaobchádzajte počas odstraňovania opatrne, lebo môže obsahovať toner.
	Počas výmeny jednotky valca vždy vyčistite aj vnútro tlačiarne. (Pozrite časť Čistenie.)

Prepínač napájania tlačiarne prepnite do polohy vypnuté. Stlačte tlačidlo uvoľnenia predného krytu a otvorte predný kryt.

Uchopte zelené držadlo jednotky valca. Jednotku valca zodvihnite nahor a vyťahujte ju, kým sa nezastaví.

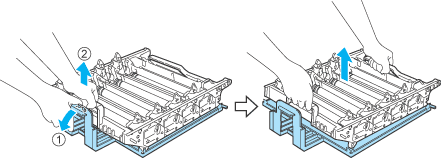

Uvoľnite sivú páčku uzamknutia (1) nachádzajúcu sa na ľavej strane tlačiarne. Pomocou zelených držadiel umiestnených na jednotke valca úplne vytiahnite jednotku z tlačiarne.

UPOZORNENIE

	Pri prenášaní držte jednotku valca za zelené držadlá. Jednotku valca NEDRŽTE za jej bočné strany.
	Odporúča sa, aby ste jednotku valca položili na čistý, rovný povrch pokrytý kusom papiera pre prípad náhodného rozliatia alebo rozptýlenia tonera.
	S kazetami s tonerom zaobchádzajte opatrne. Ak sa toner rozptýli na ruky alebo na oblečenie, ihneď ich utrite alebo umyte studenou vodou.

Uchopte držadlo kazety s tonerom a kazetu vytiahnite z jednotky valca. Tento postup zopakujte pri všetkých kazetách s tonerom.

UPOZORNENIE

	NEDOTÝKAJTE sa elektród zobrazených na ilustrácii, aby ste predišli možnému poškodeniu tlačiarne statickou elektrinou.
	NEDOTÝKAJTE sa sivých častí znázornených na ilustrácii, aby sa zabránilo problémom s kvalitou tlače.

Vybaľte novú jednotku valca a odstráňte ochranný obal.

UPOZORNENIE

Jednotku valca odbaľte až tesne pred vložením do tlačiarne. Vystavenie priamemu slnečnému svetlu alebo svetlu v miestnosti môže jednotku valca poškodiť.

Uchopte držadlo kazety s tonerom a kazetu zasuňte do jednotky valca. Skontrolujte, či sa farba kazety s tonerom zhoduje s farebnou značkou na jednotke valca a či je po vsunutí kazety s tonerom držadlo kazety s tonerom (1) zložené. Tento postup zopakujte pri všetkých kazetách s tonerom.

1. C - Azúrová

2. M - Purpurová

3. Y - Žltá

4. K - Čierna

Jednotku valca vložte späť do tlačiarne nasledujúcim spôsobom.

(1)

Skontrolujte, či je sivá páčka uzamknutia (1) v polohe nahor, a jednotku valca vložte do tlačiarne. Stlačte sivú páčku uzamknutia (1).

Poznámka

Po vložení jednotky valca do tlačiarne upravte zelené časti (1) jednotky valca tak, aby sa dotýkali zelených šípok(2) na oboch stranách tlačiarne.

(2)

Jednotku valca zatlačte dovnútra, kým sa nezastaví.

Zatvorte predný kryt.

Po výmene jednotky valca za novú musíte zmeniť počítadlo valca vykonaním nasledujúcich krokov:

1	Vypínačom zariadenia prepnite späť do polohy zapnuté.
2	Stlačením tlačidla + alebo - vyberte možnosť Info o zariad..
3	Stlačením tlačidla OK prejdite do ďalšej úrovne ponuky a potom stlačením tlačidla + alebo - vyberte možnosť Reset zivot diel.
4	Stlačením tlačidla OK a následným stlačením tlačidla + vyberte možnosť Jednotka valca.
5	Dvakrát stlačte tlačidlo OK.
