Caja de tóner residual

Nº de pedido WT-100CL
Después de imprimir aproximadamente 20.000 páginas con una cobertura del 5% para cada CMYK, debe cambiar la caja de tóner residual. El número real de páginas impresas variará dependiendo de los trabajos de impresión y el papel que utilice.

Mensaje Tón resduo lleno

Cuando la caja de tóner residual se llene, aparecerá el siguiente mensaje en el visor LCD y la impresora detendrá la impresión. Cuando vea este mensaje, deberá sustituir la caja de tóner residual:
Tón resduo lleno

ADVERTENCIA ADVERTENCIA

NO vuelva a utilizar la caja de tóner residual.

NO arroje la caja de tóner residual al fuego. Puede explotar.

Tenga cuidado de no derramar el tóner. NO lo inhale o deje que entre en contacto con los ojos.

Sustitución de la caja de tóner residual

1
Desconecte el interruptor de alimentación de la impresora. Pulse el botón de liberación de la cubierta y abra la cubierta delantera.
Gráfico
2
Sujete el asa de color verde de la unidad de tambor. Levante la unidad de tambor y extráigala hasta que se detenga.
Gráfico
3
Suelte la palanca de bloqueo gris (1) del lado izquierdo de la impresora. Saque completamente la unidad de tambor empleando las asas verdes de la unidad de tambor.
Gráfico
Aviso Aviso

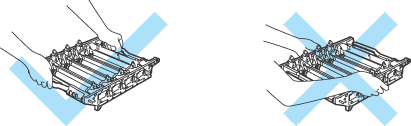

Mueva la unidad de tambor sosteniéndola por las asas verdes. NO sostenga la unidad de tambor por los lados.
Gráfico

Recomendamos colocar la unidad de tambor y la unidad de correa en una superficie limpia y plana sobre un trozo de papel que no le sirva en caso de un derrame accidental del tóner.

Si el tóner se derrama sobre sus manos o ropa, límpiese inmediatamente con agua fría.

Para evitar que se produzcan daños en la impresora por electricidad estática, NO toque los electrodos que se muestran en la ilustración.
Gráfico
4
Sujete las partes de color verde de la unidad de correa con ambas manos y levante la unidad; a continuación, extráigala.
Gráfico
5
Retire la caja de tóner residual de la impresora mediante el asa de color verde.
Gráfico
Aviso Aviso

Utilice los cartuchos de tóner residual con cuidado en caso de que derrame o esparza tóner accidentalmente. Si el tóner se derrama sobre sus manos o ropa, límpiese inmediatamente con agua fría.
Nota Nota

Elimine la caja de tóner residual usado cumpliendo las normativas locales. No la deseche junto con los residuos domésticos. Si tiene alguna duda, póngase en contacto con la oficina local de recogida de desechos.
6
Desembale el nuevo tóner residual y coloque la nueva caja de tóner residual en la impresora mediante el asa de color verde.
Gráfico
7

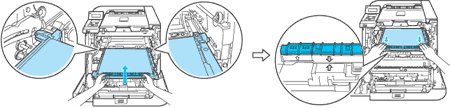

Monte de nuevo la unidad de correa en la impresora. Alinee la marca Bsymbol.darr de la unidad de correa con la marca Bsymbol.uarr de la impresora. Empuje hacia abajo la unidad de correa por la zona de color verde para bloquearla en su sitio.
Gráfico
8
Monte de nuevo la unidad de tambor en la impresora de la siguiente forma.
(1)

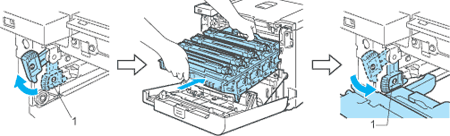

Asegúrese de que la palanca de bloqueo gris (1) está en posición vertical y coloque la unidad de tambor en la impresora. Empuje hacia abajo la palanca de bloqueo gris (1).
Gráfico
Nota Nota

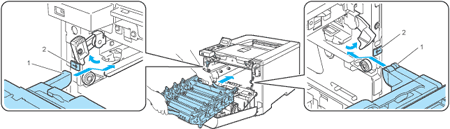

Cuando coloque la unidad de tambor en la impresora, alinee las guías verdes (1) del asa de la unidad de tambor con las flechas verdes (2) de ambos lados de la máquina.
Gráfico
(2)
Empuje la unidad de tambor hasta que se detenga.
Gráfico
9
Cierre la cubierta delantera.
