Si experimenta problemas con la calidad de impresión, limpie los cables de corona de la siguiente forma:
1
Desconecte el interruptor de alimentación de la impresora. Pulse el botón de liberación de la cubierta y abra la cubierta delantera.
2
Sujete el asa de color verde de la unidad de tambor. Levante la unidad de tambor y extráigala hasta que se detenga.
3
Sujete el asa del cartucho de tóner y sáquelo de la unidad de tambor. Repita este proceso en todos los cartuchos de tóner.
Aviso
Recomendamos colocar el cartucho de tóner en una superficie limpia y plana sobre un trozo de papel que no le sirva en caso de un derrame accidental del tóner.
NO arroje el cartucho de tóner al fuego. Puede explotar y provocar lesiones.
Manipule el cartucho de tóner con cuidado. Si el tóner se derrama sobre sus manos o ropa, límpiese inmediatamente con agua fría.
Para evitar problemas de calidad de impresión, NO toque las partes sombreadas que se muestran en las ilustraciones.
4
Empuje los pasadores de la cubierta del cable de corona blanca (1) para liberarlos y, a continuación, abra la cubierta.
Nota

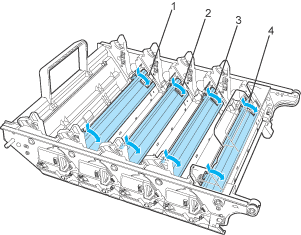

Recomendamos limpiar el cable de corona de cada uno de los colores. Si sólo desea limpiar el cable de corona del color que provocó el problema de calidad de impresión, consulte la siguiente ilustración para identificar la posición de cada cable de corona.
1 Cubierta del cable de corona para negro (K)
2 Cubierta del cable de corona para amarillo (Y)
3 Cubierta del cable de corona para magenta (M)
4 Cubierta del cable de corona para cián (C)
5
Limpie el cable de corona dentro de la unidad de tambor haciendo deslizar suavemente la lengüeta verde varias veces de izquierda a derecha y de derecha a izquierda.
Aviso
Asegúrese de devolver la lengüeta a la posición inicial (1). Si no lo hace, las páginas impresas pueden tener una banda vertical.
6
Cierre la cubierta del cable de corona.
7
Repita los pasos 4 a 6 para limpiar los cables de corona restantes.
8
Sujete el asa del cartucho de tóner e insértelo en la unidad de tambor. Asegúrese que coloca el cartucho de tóner en la ubicación correcta de acuerdo con la etiqueta de color en la unidad de tambor y de que pliega el asa del cartucho de tóner (1) una vez que el cartucho está en su lugar. Repita este proceso en todos los cartuchos de tóner.
1. C - Cián
2. M - Magenta
3. Y - Amarillo
4. K - Negro
9
Monte de nuevo la unidad de tambor en la impresora.
Aviso
Nota
