Unidade do tambor

Nº de encomenda DR-130CL
Uma unidade de tambor nova pode imprimir cerca de 17.000 páginas de formato A4 ou Letter.
Nota Nota
•
Existem vários factores que afectam a duração da unidade do tambor como, por exemplo, a temperatura, humidade, tipo de papel, tipo de toner utilizado, etc. Em condições ideais, a duração média de um tambor é de cerca de 17.000 páginas. O número real de páginas que o tambor vai imprimir pode ser ligeiramente diferente do que foi mencionado. Uma vez que não existe controlo sobre os vários factores que afectam o tempo de vida útil do tambor, não podemos garantir um número de páginas mínimo para serem impressos pelo tambor.
•
Para um melhor desempenho, utilize apenas toner da Brother. Deve apenas utilizar a impressora num ambiente limpo e sem poeiras e com uma boa ventilação.
•
Se imprimir com unidades de tambor de outras marcas poderá não só reduzir a qualidade da impressão como comprometer a qualidade e a duração da impressora em si. A garantia não cobre problemas causados pela utilização de unidades de tambor de outras marcas.

Mensagem de fim do tambor em breve

Fim tambor breve

Se o LED indicar a mensagem Fim tambor breve, significa que a unidade do tambor está praticamente a acabar. Recomendamos que substitua a unidade do tambor por uma unidade nova, antes que a qualidade de impressão diminua.

Substituir a unidade do tambor

Aviso Aviso

Ao remover a unidade do tambor, manuseie-a com cuidado, pois pode conter toner.

Sempre que substituir a unidade do tambor, deve limpar o interior da impressora. Consulte Limpeza.
1
Desligue a impressora. Prima o botão de libertação da tampa da frente e, em seguida, abra-a.
Gráfico
2
Segure na pega verde da unidade do tambor. Levante a unidade do tambor e puxe-a para fora até parar.
Gráfico
3

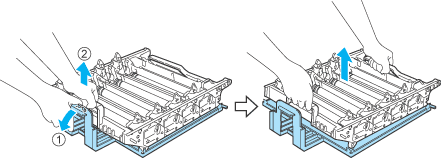

Solte a alavanca cinzenta de bloqueio (1) que se encontra do lado esquerdo da impressora. Retire completamente a unidade do tambor da impressora, utilizando as pegas verdes da unidade do tambor.
Gráfico
Aviso Aviso

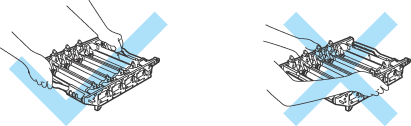

Segure nas pegas verdes da unidade do tambor quando a transportar. NÃO segure pelos lados da unidade do tambor.
Gráfico

Recomendamos que coloque a unidade do tambor numa superfície limpa e lisa, sobre uma folha de papel, para o caso de derramar toner.

Manuseie cuidadosamente os cartuchos do toner. Se o toner cair para as suas mãos ou roupa, retire-o e lave imediatamente com água fria.
4
Segure no cartucho de toner pela pega e retire-o da unidade do tambor. Repita o procedimento para todos os cartuchos de toner.
Gráfico
Aviso Aviso

Para evitar uma descarga de electricidade estática, NÃO toque nos eléctrodos apresentados na ilustração.
Gráfico

Para evitar problemas de impressão, NÃO toque nas partes sombreadas apresentadas nas ilustrações.
Gráfico
Gráfico
Gráfico
5
Desembale a nova unidade do tambor e remova a tampa de protecção.
Gráfico
Aviso Aviso

Desembale a unidade do tambor apenas quando pretender colocá-la na impressora. A exposição directa ao sol ou à luz pode danificar a unidade do tambor.
6
Segure o cartucho de toner pela pega e insira-o na unidade do tambor. Certifique-se de que a cor do cartucho de toner corresponde à cor indicada na unidade do tambor, e que coloca a pega do cartucho (1) para baixo depois de colocar o cartucho. Repita o procedimento para todos os cartuchos de toner.
Gráfico
Gráfico
1.C - Cião
2.M - Magenta
3.Y - Amarelo
4.K - Preto
7
Volte a colocar a unidade do tambor na impressora, da seguinte forma.
(1)

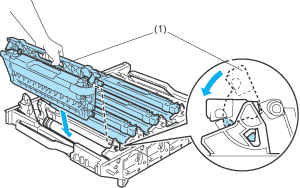

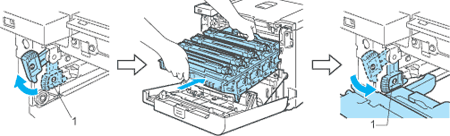

Certifique-se de que a alavanca cinzenta de bloqueio (1) está para cima e coloque a unidade do tambor na impressora. Empurre a alavanca cinzenta de bloqueio (1) para baixo.
Gráfico
Nota Nota

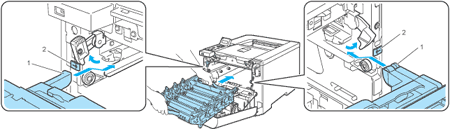

Quando colocar a unidade do tambor na impressora, alinhe as guias verdes (1) da pega da unidade do tambor com as setas verdes (2) que se encontrram de ambos os lados da máquina.
Gráfico
(2)
Empurre a unidade do tambor até parar.
Gráfico
8
Feche a tampa da frente.
Quando substituir a unidade do tambor por uma nova, terá de repor o contador do tambor a zero, executando os seguintes passos:
1
Volte a ligar a impressora.
2
Prima o botão + ou - para escolher Info. aparelho.
3
Prima OK para ir para o nível de menu seguinte e, em seguida, prima + ou - para seleccionar Reset vida peças.
4
Prima OK e, em seguida, a tecla + para seleccionar Unidade Tambor.
5
Prima OK duas vezes.
