Unidade do tambor

No. de pedido DR-110CL

Uma unidade de tambor nova pode imprimir cerca de 17.000 páginas de formato A4 ou Carta com 5% de cobertura.

Observação

•	Há vários fatores que afetam a duração da unidade do tambor, tais como a temperatura, umidade, tipo de papel, tipo de toner utilizado, etc. Em condições ideais, a duração média de um tambor é de cerca de 17.000 páginas. O número real de páginas que o tambor vai imprimir pode ser significativamente inferior ao estimado. Porque não há controle sobre os vários fatores que afetam o tempo de vida útil do tambor, não podemos garantir um número mínimo de páginas a serem impressas pelo tambor.
•	Para um melhor desempenho, utilize apenas toner genuíno da Brother. A impressora deve ser usada somente em um ambiente limpo e sem poeiras e com boa ventilação.
•	Se imprimir com unidades de tambor de outras marcas poderá não só reduzir a qualidade da impressão como comprometer a qualidade e a duração da impressora em si. A garantia não cobre problemas causados pela utilização de unidades de tambor de outras marcas.

Mensagem de fim do tambor em breve

Fim tambor breve

Se o display indicar a mensagem Fim tambor breve, significa que a unidade do tambor está praticamente para acabar. Recomendamos que substitua a unidade do tambor por uma unidade nova, antes que haja uma deterioração notável da qualidade de impressão.

Topo da página

Substituição da unidade do tambor

Cuidado

	Ao remover a unidade do tambor, manuseie-a com cuidado, pois pode conter toner.
	Sempre que substituir a unidade do tambor, limpe o interior da impressora. (Consulte Limpeza.)

Pressione a chave Liga/Desliga da impressora para desligá-la. Pressione o botão de liberação da tampa da frente e abra a tampa.

Segure na alça verde da unidade do tambor. Levante a unidade do tambor e puxe-a para fora até parar.

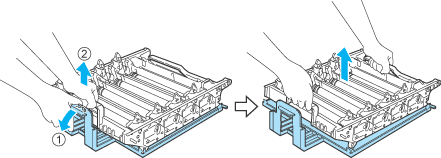

Solte a alavanca cinza de bloqueio (1) que se encontra no lado esquerdo da impressora. Retire completamente a unidade do tambor da impressora, utilizando as alças verdes da unidade do tambor.

Cuidado

	Segure nas alças da unidade do tambor quando a transportar. NÃO segure pelos lados da unidade do tambor.
	Recomendamos colocar a unidade do tambor e a unidade da correia em uma superfície limpa e plana, sobre uma folha de papel, para o caso de derramar toner.
	Manuseie cuidadosamente os cartuchos do toner. Se o toner cair nas suas mãos ou roupa, limpe com um pano ou lave imediatamente com água fria.

Segure no cartucho de toner pela sua alça e retire-o da unidade do tambor. Repita o procedimento para todos os cartuchos de toner.

Cuidado

	Para evitar danos à impressora causados pela eletricidade estática, NÃO toque nos eletrodos mostrados na ilustração.
	Para evitar problemas de impressão, NÃO toque nas partes sombreadas apresentadas nas ilustrações.

Retire a nova unidade do tambor da embalagem e remova a tampa de proteção.

Cuidado

Aguarde para retirar a unidade do tambor da embalagem apenas quando for colocá-la na impressora. A exposição direta ao sol ou à luz pode danificar a unidade do tambor.

Segure no cartucho de toner pela sua alça e deslize-o para dentro da unidade do tambor. Certifique-se de que a cor do cartucho de toner corresponde à cor indicada na unidade do tambor. Dobre a alça do cartucho (1) para baixo depois de inserir o cartucho. Repita o procedimento para todos os cartuchos de toner.

1.C - Ciano

2.M - Magenta

3.Y - Amarelo

4.K - Preto

Volte a colocar a unidade do tambor na impressora, conforme indicado a seguir.

(1)

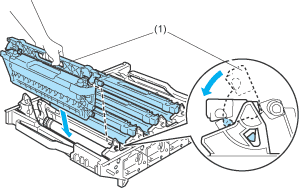

Certifique-se de que a alavanca cinza de bloqueio (1) está para cima e coloque a unidade do tambor na impressora. Empurre a alavanca cinza de bloqueio (1) para baixo.

Observação

Quando colocar a unidade do tambor na impressora, alinhe as guias verdes (1) da alça da unidade do tambor com as setas verdes (2) que se encontram em ambos os lados da máquina.

(2)

Empurre a unidade do tambor até parar.

Feche a tampa da frente.

Quando substituir a unidade do tambor por uma nova, terá de restabelecer o contador do tambor para zero, executando as etapas a seguir:

1	Ligue novamente a impressora.
2	Pressione a tecla + ou - para escolher Info. aparelho.
3	Pressione OK para ir para o nível de menu seguinte e pressione + ou - para selecionar Reset vida peças.
4	Pressione OK e depois pressione a tecla + para selecionar Unidade Tambor.
5	Pressione OK duas vezes.
