Spegnere la stampante e scollegare il cavo di alimentazione della stampante.
2
Premere il tasto di rilascio del coperchio anteriore e aprire il coperchio.
3
Afferrare la maniglia verde del gruppo tamburo. Sollevarlo e tirarlo all'esterno finché non si arresta.
4
Rilasciare la leva di blocco grigia (1) sul lato sinistro della stampante. Estrarre il gruppo tamburo dalla stampante utilizzando le maniglie verdi sul gruppo tamburo.
ATTENZIONE
Afferrare le maniglie verdi del gruppo tamburo per trasportarlo.
È consigliabile appoggiare il gruppo tamburo su una superficie piana e pulita e su un pezzo di carta in caso si verifichino fuoriuscite di toner.
NON toccare gli elettrodi mostrati nell'illustrazione per evitare di danneggiare la stampante con l'elettricità elettrostatica.
5

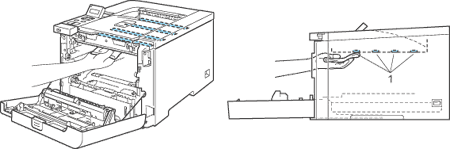

Pulire la finestra dello scanner (1) con un panno asciutto e che non lasci residui.
6
Reinserire il gruppo tamburo nella stampante.
(1)
Assicurarsi che la leva di blocco grigia (1) si trovi nella posizione alta e inserire il gruppo tamburo nella stampante. Premere verso il basso la leva di blocco grigia (1).
Nota
Quando si inserisce il gruppo tamburo nella stampante, abbinare le guide verdi (1) del gruppo tamburo alle frecce verdi (2) su entrambi i lati della macchina.
(2)
Spingere il gruppo tamburo finché non si arresta.
7
Chiudere il coperchio anteriore.
8
Ricollegare il cavo di alimentazione e accendere la stampante.
ATTENZIONE
Nota
