Gruppo tamburo

Codice parte DR-130CL
Un gruppo tamburo nuovo consente di stampare approssimativamente 17.000 pagine A4 o Letter su un lato solo.
Nota Nota
•
Sono numerosi i fattori che incidono sulla durata effettiva del gruppo tamburo, tra cui la temperatura, il tasso di umidità, il tipo di carta, il tipo di toner e così via. Teoricamente, il gruppo tamburo ha una durata media stimata di circa 17.000 pagine. Il numero effettivo di pagine stampabili con un tamburo potrebbe essere tuttavia molto inferiore a quanto indicato. Poiché i numerosi fattori che determinano la durata effettiva del tamburo non sono controllabili, è praticamente impossibile quantificare con sicurezza il numero minimo di pagine stampabili con un tamburo.
•
Per ottenere il massimo rendimento, usare solo toner prodotto da Brother. La stampante deve essere utilizzata solo in un locale pulito, non polveroso e adeguatamente ventilato.
•
L’utilizzo di gruppi tamburo di altri produttori non solo compromette la qualità di stampa, ma anche la durata della stampante stessa. La garanzia non copre i danni provocati dall’utilizzo di gruppi tamburo di altri produttori.

Messaggio di fine tamburo

Fine tamburo

Se sul display LCD viene visualizzato il messaggio Fine tamburo, la durata utile del gruppo è quasi al termine. È consigliabile sostituire tempestivamente il gruppo tamburo per evitare un notevole peggioramento della qualità di stampa.

Sostituzione del gruppo tamburo

ATTENZIONE ATTENZIONE

Maneggiare con cura il gruppo tamburo rimosso perché potrebbe contenere del toner.

A ogni sostituzione del gruppo tamburo, pulire l'interno della stampante. Vedere Pulizia.
1
Spegnere la stampante. Premere il tasto di rilascio del coperchio anteriore e aprire il coperchio.
Grafico
2
Afferrare la maniglia verde del gruppo tamburo. Sollevarla ed tirarla all'esterno finché non si arresta.
Grafico
3

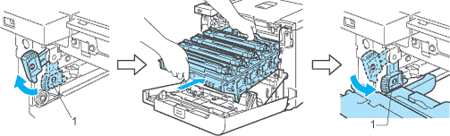

Rilasciare la leva di blocco grigia (1) sul lato sinistro della stampante. Estrarre il gruppo tamburo dalla stampante utilizzando le maniglie verdi sul gruppo tamburo.
Grafico
ATTENZIONE ATTENZIONE

Afferrare le maniglie verdi del gruppo tamburo per trasportarlo. NON afferrarlo per i lati.
Grafico

È consigliabile appoggiare il gruppo tamburo su una superficie piana e pulita e su un pezzo di carta in caso si verifichino fuoriuscite di toner.

Maneggiare con cautela le cartucce toner. Se ci si versa del toner sulle mani o sui vestiti, spazzolarlo o lavarlo via immediatamente con acqua fredda.
4

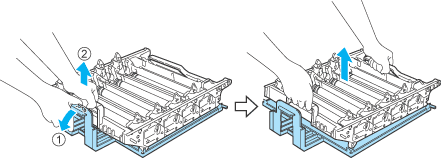

Afferrare la maniglia della cartuccia toner ed estrarla dal gruppo tamburo. Ripetere per tutte le cartucce toner.
Grafico
ATTENZIONE ATTENZIONE

NON toccare gli elettrodi mostrati nell'illustrazione per evitare di danneggiare la stampante con l'elettricità elettrostatica.
Grafico

Per evitare problemi di qualità di stampa, NON toccare le parti ombreggiate mostrate nell'illustrazione.
Grafico
Grafico
Grafico
5
Estrarre dalla confezione il nuovo gruppo tamburo e rimuovere il coperchio protettivo.
Grafico
ATTENZIONE ATTENZIONE

Estrarre il gruppo tamburo dalla confezione pochi istanti prima di installarlo nella stampante. L'esposizione alla luce diretta del sole o alla luce artificiale può danneggiare il gruppo tamburo.
6
Afferrare la maniglia della cartuccia toner e inserirla nel gruppo tamburo. Assicurarsi di abbinare il colore della cartuccia toner all'etichetta dello stesso colore sul gruppo tamburo e ricordare di ripiegare la maniglia (1) della cartuccia toner dopo averla posizionata correttamente. Ripetere per tutte le cartucce toner.
Grafico
Grafico
1.C - Ciano
2.M - Magenta
3.Y - Giallo
4.K - Nero
7
Reinserire il gruppo tamburo nella stampante.
(1)

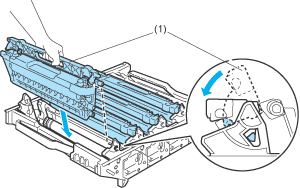

Assicurarsi che la leva di blocco grigia (1) si trovi nella posizione alta e inserire il gruppo tamburo nella stampante. Premere verso il basso la leva di blocco grigia (1).
Grafico
Nota Nota

Quando si inserisce il gruppo tamburo nella stampante, abbinare le guide verdi (1) del gruppo tamburo alle frecce verdi (2) su entrambi i lati della macchina.
Grafico
(2)
Spingere il gruppo tamburo finché non si arresta.
Grafico
8
Chiudere il coperchio anteriore.
Quando si sostituisce il gruppo tamburo con uno nuovo, è necessario reimpostare il contatore del gruppo tamburo attenendosi alla seguente procedura:
1
Accendere la stampante.
2
Premere il tasto + o - per scegliere Info. macchina.
3
Premere OK per procedere al livello di menu successivo e quindi premere il tasto + o - per scegliere Reset vita parti.
4
Premere OK, e quindi premere il tasto + per scegliere Gruppo tamburo.
5
Premere OK due volte.
