Belső lapelak. (lapelakadás a nyomtató belsejében)
Belső lapelak.
Forró felület
Közvetlenül a nyomtató használata után a nyomtató egyes belső részei különösen forrók lehetnek. A nyomtató elő- vagy hátlapjának lehajtása után NE érintse az ábrán beszínezett részeket.
Ha a nyomtató belsejében történik lapelakadás, kövesse az alábbi utasításokat:
1
Kapcsolja ki a nyomtatót. Nyomja meg az előlap nyitógombját és nyissa le az előlapot.
2
Fogja meg a henger egység zöld fogantyúját. Emelje meg a henger egységet, és húzza ki, amíg meg nem akad.
Megjegyzés

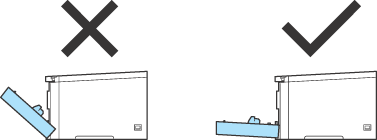

Ha nem tudja kihúzni a henger egységet, ellenőrizze, hogy az előlap teljesen nyitva van-e, a következő ábra szerint.
3

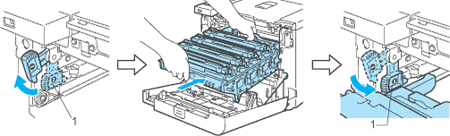

Oldja ki a nyomtató bal oldalán található szürke rögzítőkart (1). A zöld fogantyúk segítségével húzza ki teljesen a henger egységet a készülékből.
VIGYÁZAT

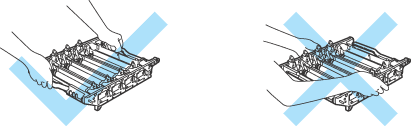

Szállítás közben fogja a henger egység zöld fogantyúját a másik kezével. NE fogja a henger egységet az oldalánál.
Célszerű a henger egységet sík felületre, és eldobható papírra tenni, arra az esetre, ha a festék esetleg kiszóródna.
A nyomtatót a statikus elektromosságtól védendő NE érintse meg az ábrán jelzett elektródákat.
4
Lassan húzza ki az elakadt lapot.
5
Tegye vissza a henger egységet a készülékbe az alábbiak szerint.
(1)
Állítsa a szürke rögzítőkart (1) felső állásba, és tegye vissza a henger egységet a nyomtatóba. Nyomja le a szürke rögzítőkart (1).
Megjegyzés

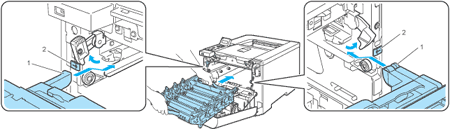

Amikor a nyomtatóba helyezi a henger egységet, igazítsa a henger egység tetején lévő zöld vezetőket (1) a nyomtató két oldalán látható zöld nyilakhoz (2).
(2)
Tolja be a henger egységet a készülékbe, amíg meg nem akad.
Forró felület
Megjegyzés
VIGYÁZAT
