Fényérzékeny henger egység

Rendelési szám DR-130CL

Egy új festékhenger egységgel kb. 17 000 A4 vagy Letter méretű egyoldalas lapot nyomtathat.

Megjegyzés

•	Sokféle tényező határozza meg a fényérzékeny henger tényleges élettartamát, többek között a hőmérséklet, a páratartalom, a papír típusa, a használt festék típusa, stb. Ideális körülmények között a fényérzékeny henger átlagos élettartama kb. 17 000 oldalra becsülhető. A fényérzékeny hengerrel ténylegesen kinyomtatott oldalak száma számottevően kevesebb lehet ennél a becslésnél. Mivel nem áll módunkban számos olyan tényező befolyásolása, mely meghatározza a fényérzékeny henger tényleges élettartamát, nem tudjuk garantálni a fényérzékeny hengerrel nyomtatható minimális oldalszámot.
•	A legjobb teljesítmény eléréséhez csak eredeti Brother festékkazettát használjon. A nyomtató csak tiszta, pormentes és jól szellőzött környezetben használható.
•	Harmadik fél által gyártott fényérzékeny henger egység használata esetén nem csak a nyomtatás minősége, hanem magának a nyomtatónak a minősége és élettartama is csökkenhet. A garancia nem terjed ki olyan problémákra, melyeket harmadik fél által gyártott fényérzékeny henger egység használata okozott.

Henger röv.lejár üzenet

Henger röv.lejár

Ha az LCD kijelző a Henger röv.lejár üzenetet mutatja, a fényérzékeny henger egység élettartama végéhez közeledik. Célszerű a fényérzékeny henger egységet újra cserélni, mielőtt a nyomtatási minőségben észrevehető romlás következik be.

Oldal tetejére

A fényérzékeny henger egység cseréje

VIGYÁZAT

	A fényérzékeny henger egység festéket tartalmazhat, ezért cseréje során körültekintően kezelje.
	Minden alkalommal tisztítsa meg a nyomtató belsejét, ha fényérzékeny hengert cserél. (Lásd a Tisztítás.)

Kapcsolja ki a nyomtatót. Nyomja meg az előlap nyitógombját és nyissa le az előlapot.

Fogja meg a henger egység zöld fogantyúját. Emelje meg a henger egységet, és húzza ki, amíg meg nem akad.

Oldja ki a nyomtató bal oldalán található szürke rögzítőkart (1). A zöld fogantyúk segítségével húzza ki teljesen a henger egységet a nyomtatóból.

VIGYÁZAT

	Szállítás közben fogja a henger egység zöld fogantyúját a másik kezével. NE fogja a henger egységet az oldalánál.
	Célszerű a henger egységet sík felületre, és eldobható papírra tenni, arra az esetre, ha a festék esetleg kiszóródna.
	Körültekintően kezelje a festékkazettákat. Ha a keze vagy a ruhája festékporral szennyeződött, azonnal törölje le vagy mossa le hideg vízzel.

Fogja meg a festékkazetta fogantyúját, és vegye ki a henger egységből. Ismételje ezt meg minden festékkazettával.

VIGYÁZAT

	A nyomtatót a statikus elektromosságtól védendő NE érintse meg az ábrán jelzett elektródákat.
	A nyomtatási minőség védelme érdekében NE érintse az ábrán jelzett részeket.

Csomagolja ki az új henger egységet, és vegye le a védőborítást.

VIGYÁZAT

A fényérzékeny henger egységet csak közvetlenül a nyomtatóba helyezés előtt csomagolja ki. Közvetlen napsugárzásnak vagy szobai megvilágításnak kitéve károsodhat a fényérzékeny henger egység.

Fogja meg a festékkazetta fogantyúját, és csúsztassa a festékkazettát a henger egységbe. A megfelelő színű festékkazettát a megfelelő színjelzésű henger egységbe tegye, és ne felejtse el a festékkazetta rögzítőkarját (1) lehajtani, miután a festékkazetta a helyére került. Ismételje ezt meg minden festékkazettával.

1.C - Cián

2.M - Bíbor

3.Y - Sárga

4.K - Fekete

Tegye vissza a henger egységet a készülékbe az alábbiak szerint.

(1)

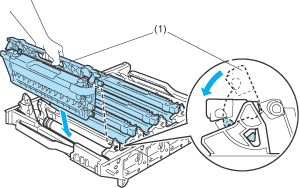

Állítsa a szürke rögzítőkart (1) felső állásba, és tegye vissza a henger egységet a nyomtatóba. Nyomja le a szürke rögzítőkart (1).

Megjegyzés

Amikor a nyomtatóba helyezi a henger egységet, igazítsa a henger egység tetején lévő zöld vezetőket (1) a nyomtató két oldalán látható zöld nyilakhoz (2).

(2)

Tolja be a henger egységet a készülékbe, amíg meg nem akad.

Hajtsa fel (csukja vissza) a készülék előlapját.

A fényérzékeny henger egység cseréjekor az alábbi lépéseket követve nullázza le a henger számlálót.

1	Kapcsolja be a nyomtatót.
2	A + vagy -gomb segítségével válassza ki a Gép információ opciót.
3	Nyomja meg az OK gombot, ekkor a következő menüszintre jut, majd a + vagy - gomb használatával válassza ki a Reset élettart. menüpontot.
4	Nyomja meg az OK gombot, majd nyomja meg a + gombot a Henger egység kiválasztásához.
5	Nyomja kétszer meg az OK gombot.
