Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Berühren Sie daher beim Öffnen der Vorder- oder Rückseite des Druckers NIEMALS die in den Abbildungen schattiert markierten Teile.
Tritt ein Papierstau im Drucker auf, so gehen Sie folgendermaßen vor:
1
Schalten Sie den Drucker aus. Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie diese.
2
Fassen Sie den grünen Griff der Trommeleinheit, heben Sie sie an und ziehen Sie sie bis zum Anschlag heraus.
Hinweis

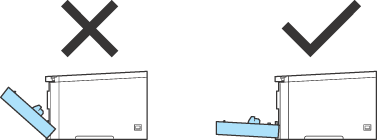

Wenn Sie die Trommeleinheit nicht herausziehen können, vergewissern Sie sich, dass die vordere Abdeckung wie unten gezeigt völlig geöffnet ist.
3
Lösen Sie den grauen Sperrhebel (1) auf der linken Seite des Druckers. Ziehen Sie die Trommeleinheit an den grünen Griffen ganz heraus.
VORSICHT
Halten Sie beim Transport des Gerät die grünen Trommelgriffe fest, NICHT an den Seiten.
Es wird empfohlen, die Trommeleinheit für den Fall, dass Toner verschüttet wird, auf Papier zu legen.
Berühren Sie NICHT die in der folgenden Abbildung gezeigten Elektroden, um den Drucker nicht durch statische Elektrizität zu beschädigen.
4
Ziehen Sie das gestaute Papier langsam heraus.
5
Setzen Sie die Trommeleinheit in den Drucker ein.
(1)

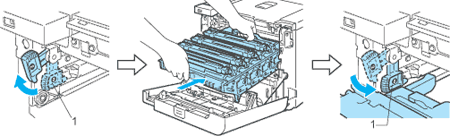

Öffnen Sie den grauen Sperrhebel (1) und setzen Sie die Trommeleinheit in den Drucker ein. Drücken Sie den grauen Sperrhebel (1) nach unten.
Hinweis

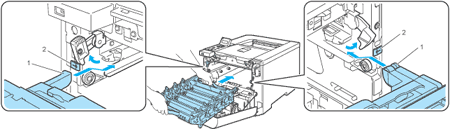

Beim Einsetzen der Trommeleinheit in den Drucker richten Sie die grünen Führungen (1) des Griffs gegen die grünen Pfeile (2) an beiden Seiten des Gerätes aus.
(2)

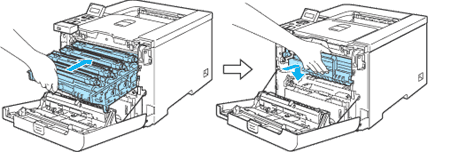

Schieben Sie die Trommeleinheit bis zum Anschlag in das Gerät.
HEISSE GERÄTETEILE
Hinweis
VORSICHT
