Jednotka fotoválce

Obj. č. DR-130CL

Nová jednotka fotoválce umožňuje jednostranně potisknout asi 17 000 stran formátu A4 nebo Letter.

Poznámka

•	Skutečnou životnost jednotky fotoválce ovlivňují další faktory, jakými je teplota, vlhkost, typ papíru, typ používaného toneru, počet stran na jednu tiskovou úlohu, atd. Za ideálních podmínek je životnost jednotky fotoválce až 17 000 vytisknutých stran. Skutečný počet stran, vytisknutých jedinou jednotkou, může být výrazně nižší než tento odhad. Vzhledem k tomu, že výrobce nemá přehled o faktorech ovlivňujících skutečnou životnost používané jednotky fotoválce, nemůže stanovit zaručený minimální počet stran vytisknutých jediným fotoválcem.
•	Nejlepšího výkonu při tisku dosáhnete používáním originálního spotřebního materiálu Brother. Tiskárna musí být provozována pouze v čistém, bezprašném prostředí se zajištěným odpovídajícím větráním.
•	Používání neoriginální jednotky fotoválce (vyrobené třetí stranou) může vést ke snížení kvality tisku a ke zkrácení životnosti tiskárny jako takové. Záruka se nevztahuje na závady vzniklé používáním neoriginální jednotky fotoválce vyrobené třetí stranou.

Hlášení o konci životnosti jednotky fotoválce

Valec konci

Pokud displej indikuje hlášení Valec konci, znamená to, že životnost jednotky fotoválce se blíží ke konci. Doporučujeme jednotku fotoválce vyměnit za novou ještě před tím, než se výrazně sníží kvalita tisku.

Horní část stránky

Výměna jednotky fotoválce

UPOZORNĚNÍ

	Při vyjímání manipulujte s jednotkou velmi opatrně, neboť může obsahovat toner.
	S každou výměnou jednotky fotoválce musíte vyčistit vnitřní část tiskárny. (Viz. Čištění.)

Síťovým vypínačem vypněte tiskárnu. Stiskněte tlačítko pro otevření předního krytu a kryt otevřete.

Uchopte zelenou rukojeť jednotky fotoválce. Jednotku fotoválce zvedněte nahoru a potom ji vytáhněte ven, až k dorazu.

Uvolněte šedou páčku uzávěru (1), která je umístěna na levé straně tiskárny. K úplnému vytažení fotoválce z tiskárny ven použijte zelené rukojeti na jednotce.

UPOZORNĚNÍ

	Při přenášení uchopte jednotku fotoválce za zelenou rukojeť. Jednotku fotoválce NEDRŽTE za boční strany.
	Jednotku fotoválce doporučujeme z důvodu znečištění tonerem položit na čistý rovný povrch pokrytý kusem použitého papíru nebo látky.
	S tonerovými kazetami manipulujte velmi opatrně. V případě znečištění rukou nebo oděvu tonerem, neprodleně omyjte nebo otřete postižené místo studenou vodou.

Tonerovou kazetu uchopte za rukojeť a vytáhněte ji z fotoválce ven. Tento postup opakujte pro všechny tonerové kazety.

UPOZORNĚNÍ

	Tiskárnu chraňte před statickou elektřinou a NEDOTÝKEJTE se kontaktů uvedených na obrázku.
	Nikdy se NEDOTÝKEJTE částí, vyznačených na obrázku, neboť můžete zhoršit kvalitu tisku.

Vybalte novou jednotku fotoválce a sejměte ochranný kryt.

UPOZORNĚNÍ

Tonerovou kazetu vybalte až bezprostředně před instalací do tiskárny. Jednotka fotoválce nesmí být dlouhodobě vystavena světlu, jinak se může zničit.

Tonerovou kazetu uchopte za rukojeť a zasuňte ji do jednotky fotoválce. Ujistěte se, že barva na štítku tonerové kazety souhlasí s barvou štítku na jednotce fotoválce. Dbejte, aby rukojeť tonerové kazety (1) byla u vložené kazety sklopena dolů. Tento postup opakujte pro všechny tonerové kazety.

1.C - Azurová

2.M - Purpurová

3.Y - Žlutá

4.K - Černá

Jednotku fotoválce opět vložte do tiskárny.

(1)

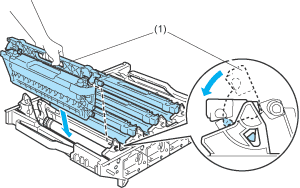

Ujistěte se, že je šedá páčka uzávěru (1) v horní poloze a jednotku fotoválce vložte do přístroje. Šedou páčku uzávěru (1) zatáhněte dolů.

Poznámka

Při vkládání jednotky fotoválce do tiskárny srovnejte zelené vodicí části (1) na rukojeti jednotky se zelenými šipkami (2) na obou stranách přístroje.

(2)

Jednotku fotoválce lehce zatlačte, až se zastaví.

Zavřete přední kryt.

Při výměně fotoválce za nový je nutné vynulovat počítadlo jednotky fotoválce. Vynulování proveďte následovně:

1	Tiskárnu opět síťovým vypínačem zapněte.
2	Stisknutím tlačítka + nebo - vyberte volbu Prist. info..
3	Stisknutím tlačítka OK přejděte do další úrovně nabídky a potom stisknutím tlačítka + nebo - vyberte možnost Nulov. zivot. dilu.
4	Stiskněte tlačítko OK a potom tlačítkem + vyberte Jednotka valce.
5	Stiskněte 2x tlačítko OK.
