Hurtigreferanse for kontrollkommandoer for strekkoder (bare HL-3070CW)

Skriveren kan skrive ut strekkoder i HP LaserJet-emuleringsmoduser

Skrive ut strekkoder eller utvidede tegn

Kode
ESC i
Des.
27 105
Heksa.
1B 69
Format: ESC i n ... n \
Lager strekkoder eller utvidede tegn i henhold til parametersegmentet ‘n … n’. Hvis du vil ha mer informasjon om parametre, kan du se Definisjon av parametre. Denne kommandoen må slutte med ‘ \ ’ code (5CH).

Definisjon av parametre

Denne strekkodekommandoen kan ha følgende parametre i parametersegmentet (n ... n). Siden parametre gjelder i kommandosyntaksen ESC i n ... n \, gjelder de ikke i strekkodekommandoene. Parametrene som ikke angis, beholder forhåndsinnstilte innstillinger. Den siste parameteren må være starten på strekkodedataene (‘b’ eller ‘B’) eller starten på dataene med de utvidede tegnene (‘l’ eller ‘L’). De andre parametrene kan angis i en hvilken som helst rekkefølge. Hver parameter kan begynne med enten liten eller stor bokstav, for eksempel ‘t0’ eller ‘T0’, ‘s3’ eller ‘S3’ osv.
toppen av siden

Strekkodemodus

n = ‘t0’ eller ‘T0’
CODE 39 (standard)
n = ‘t1’ eller ‘T1’
Interleaved 2 of 5
n = ‘t3’ eller ‘T3’
FIM (US-Post Net)
n = ‘t4’ eller ‘T4’
Post Net (US-Post Net)
n = ‘t5’ eller ‘T5’
EAN 8, EAN 13 eller UPC A
n = ‘t6’ eller ‘T6’
UPC E
n = ‘t9’ eller ‘T9’
Codabar
n = ‘t12’ eller ‘T12’
Code 128 set A
n = ‘t13’ eller ‘T13’
Code 128 set B
n = ‘t14’ eller ‘T14’
Code 128 set C
n = ‘t130’ eller ‘T130’
ISBN (EAN)
n = ‘t131’ eller ‘T131’
ISBN (UPC-E)
n = ‘t132’ eller ‘T132’
EAN 128 set A
n = ‘t133’ eller ‘T133’
EAN 128 set B
n = ‘t134’ eller ‘T134’
EAN 128 set C
Denne parameteren angir strekkodemodusen som vist ovenfor. Når n er ‘t5’ eller ‘T5’, varierer strekkodemodusen (EAN 8, EAN 13 eller UPC A) avhengig av antall tegn i dataene.
toppen av siden

Strekkode, utvidede tegn og tegning av linjeblokker og bokser

n = ‘s0’ eller ‘S0’
3: 1 (standard)
n = ‘s1’ eller ‘S1’
2: 1
n = ‘s3’ eller ‘S3’
2.5: 1
Denne parameteren velger strekkodestilen som vist ovenfor. Når strekkodemodusen EAN 8, EAN 13, UPC-A, Code 128 eller EAN 128 er valgt, ignoreres denne parameteren for strekkodestil.
Utvidet tegn
‘S’
0 = Hvit
1 = Svart
2 = Loddrette striper
3 = Vannrette striper
4 = Krysskravering
For eksempel ‘S’ n1 n2
n1 = Mønster for bakgrunnsfyll
n2 = Mønster for forgrunnsfyll
Hvis ‘S’ etterfølges av kun én parameter, er parameteren et mønster for forgrunnsfyll.
Tegning av linjeblokker og bokser
‘S’
1 = Svart
2 = Loddrette striper
3 = Vannrette striper
4 = Krysskravering
toppen av siden

Strekkode

n = ‘mnnn’ eller ‘Mnnn’ (nnn = 0 ~ 32767)
Denne parameteren angir bredden på strekkoden. Enheten for ‘nnn’ er prosent.
toppen av siden

Leselig linje for strekkode PÅ eller AV

n = ‘r0’ eller ‘R0’
Lesbar strekkodelinje AV
n = ‘r1’ eller ‘R1’
Lesbar strekkodelinje PÅ
Forhåndsinnstilt:
Lesbar strekkodelinje PÅ
(1) ‘T5’ eller ‘t5’
(2) ‘T6’ eller ‘t6’
(3) ‘T130’ eller ‘t130’
(4) ‘T131’ eller ‘t131’
Forhåndsinnstilt:
Lesbar strekkodelinje AV
Alle andre
Denne parameteren angir om den lesbare linjen skal skrives ut nedenfor strekkoden eller ikke. Lesbare tegn skrives alltid ut med skriften OCR-B i størrelse 10, og alle gjeldende forbedringer for tegnstilen skjules. Fabrikkinnstillingen avgjøres av strekkodemodusen som velges av ‘t’ eller ‘T’.
toppen av siden

Tom sone

n = ‘onnn’ eller ‘Onnn’ (nnn = 0 ~ 32767)
Den tomme sonen er mellomrommet på begge sider av strekkodene. Bredden angis av enhetene som angis av parameteren ‘u’ eller ‘U’. (Se neste avsnitt hvis du vil ha mer informasjon om parameteren ‘u’ eller ‘U’.) Standardinnstillingen for bredden på den tomme sonen er én tomme.
toppen av siden

Strekkoder, utvidedet tegnenhet og tegning av linjeblokker og bokser

n = ‘u0’ eller ‘U0’
mm (forhåndsinnstilt)
n = ‘u1’ eller ‘U1’
1/10
n = ‘u2’ eller ‘U2’
1/100
n = ‘u3’ eller ‘U3’
1/12
n = ‘u4’ eller ‘U4’
1/120
n = ‘u5’ eller ‘U5’
1/10 mm
n = ‘u6’ eller ‘U6’
1/300
n = ‘u7’ eller ‘U7’
1/720
Denne parameteren angir måleenheten for forskyvning fra X-aksen og Y-aksen, og strekkodehøyden.
toppen av siden

Forskyving fra X-aksen for strekkoder, utvidede tegn og tegninger av linjeblokker og bokser

n = ‘xnnn’ eller ‘Xnnn’
Denne parameteren angir forskyvingen fra venstremargen i enheten som er angitt i ‘u’eller ‘U’.
toppen av siden

Forskyving fra Y-aksen for strekkoder og utvidede tegn

n = ‘ynnn’ eller ‘Ynnn’
Denne parameteren angir forskyvingen nedover fra gjeldende utskriftsposisjon i enheten som er angitt i ‘u’ eller ‘U’.
toppen av siden

Strekkoder, utvidede tegn og tegning av linjeblokker og bokshøyder

n = ‘hnnn’, ‘Hnnn’, ‘dnnn’ eller ‘Dnnn’
1.
EAN13, EAN8, UPC-A, ISBN (EAN13, EAN8, UPC-A), ISBN (UPC-E): 22 mm
2.
UPC-E: 18 mm
3.
Andre: 12 mm
Utvidede tegn Bsymbol.rarr 2,2 mm (forhåndsinnstilt)
Tegning av linjeblokker og bokser Bsymbol.rarr ett punkt
Denne parameteren angir høyden på strekkodene eller de utvidede tegnene som vist ovenfor. Den kan begynne med ‘h’, ‘H’, ‘d’ eller ‘D’. Høyden på strekkodene angis av enheten som er angitt i ‘u’ eller ‘U’. Merk at fabrikkinnstillingen for høyden på strekkoden (12 mm, 18 mm eller 22 mm) avhenger av strekkodemodusen som er valgt med ‘t’ eller ‘T’.
toppen av siden

Utvidet tegnbredde og tegning av linjeblokker og bokser

n = ‘wnnn’ eller ‘Wnnn’
Utvidede tegn Bsymbol.rarr 1,2 mm
Tegning av linjeblokker og bokser Bsymbol.rarr ett punkt
Denne parameteren angir bredden på utvidede tegn som vist ovenfor.
toppen av siden

Rotering av utvidede tegn

n = ‘a0’ eller ‘A0’
Stående (forhåndsinnstilt)
n = ‘a1’ eller ‘A1’
Rotert 90 grader
n = ‘a2’ eller ‘A2’
Opp ned, rotert 180 grader
n = ‘a3’ eller ‘A3’
Rotert 270 grader
toppen av siden

Start på strekkodedata

n = ‘b’ eller ‘B’
Dataene som kommer etter ‘b’ eller ‘B’, leses som strekkodedata. Strekkodedataene må slutte med koden
‘\’ (5CH), som også avslutter denne kommandoen. Hvilke strekkodedata som godkjennes, avhenger av strekkodemodusen som er angitt av ‘t’ eller ‘T’.
•
Når CODE 39 er valgt med parameteren ‘t0’ eller ‘T0’.
Førtitre tegn – ‘0’ til ‘9’, ‘A’ til ‘Z’, ‘-’, ‘.’, ‘(mellomrom)’, ‘$’, ‘/’, ‘+’ og ‘%’ – godkjennes som strekkodedata. Andre tegn fører til datafeil. Det er ingen grenser for antall tegn i strekkoder. Strekkodedataene begynner og slutter med en stjerne (‘*’) automatisk (starttegn og sluttegn). Hvis dataene som mottas, har en stjerne ‘*’ ved begynnelsen eller slutten, regnes stjernen som starttegn eller sluttegn.
•
Når Interleaved 2 av 5 er valgt med parameteren ‘t1’ eller ‘T1’.
De ti numeriske tegnene ‘0’ til ‘9’ godtas som strekkodedata. Andre tegn fører til datafeil. Det er ingen grenser for antall tegn i strekkoder. Denne modusen for strekkoder må ha likt antall tegn. Hvis strekkoden har ulikt antall tegn, legges tegnet ‘0’ automatisk til etter strekkodedataene.
•
Når FIM (US-Post Net) er valgt med parameteren ‘t3’ eller ‘T3’.
Tegnene ‘A’ til ‘D’ er gyldige, og ett siffer med data kan skrives ut. Både små og store bokstaver godtas.
•
Når Post Net (US-Post Net) er valgt med parameteren ‘t4’ eller ‘T4’.
Tegnene ‘0’ til ‘9’ kan være data og må avsluttes med et kontrollsiffer. ‘?’ kan brukes i stedet for kontrollsifferet.
•
Når EAN 8, EAN 13 eller UPC A er valgt med parameteren ‘t5’ eller ‘T5’.
De ti numrene ‘0’ til ‘9’ godtas som strekkodedata. Antall tegn i strekkodene er begrenset som vist nedenfor:
EAN 8: Totalt 8 sifre (7 sifre + 1 kontrollsiffer)
EAN 13: Totalt 13 sifre (12 sifre + 1 kontrollsiffer)
UPC A: Totalt 12 sifre (11 sifre + 1 kontrollsiffer)
Et annet antall tegn enn det som er angitt ovenfor, fører til datafeil og at strekkodedataene skrives ut som vanlige utskriftsdata. Hvis kontrollsifferet er feil, beregner skriveren det riktige kontrollsifferet automatisk, slik at de riktige strekkodedataene skrives ut. Når du har valgt EAN13, kan du legge til ‘+’ og et tall på to eller fem sifre etter dataene hvis du vil lage en tilleggskode.
•
Når UPC-E er valgt med parameteren ‘t6’ eller ‘T6’.
Numrene ‘0’ til ‘9’ godtas som strekkodedata.
Åtte sifre1 2
(standardformat) Det første tegnet må være ‘0’, og dataene må ende med et kontrollsiffer.
Totalt åtte sifre = ‘0’ + 6 sifre + 1 kontrollsiffer.
Seks sifre2
Det første tegnet og det siste kontrollsifferet fjernes fra dataen med åtte sifre.
1
‘?’ kan brukes i stedet for et kontrollsiffer.
2
Legge til ‘+’ og et tall på to eller fem sifre etter dataene hvis du vil lage en tilleggskode.
•
Når Codabar er valgt med parameteren ‘t9’ eller ‘T9’.
Tegnene ‘0’ til ‘9’, ‘-’, ‘.’, ‘$’, ‘/’, ‘+’, ‘ : ’ kan skrives ut. Tegnene ‘A’ til ‘D’ kan skrives ut som en start-/
stoppkode, som kan være med små eller store bokstaver. Hvis du ikke har start-/stoppkode, oppstår det feil. Du kan ikke legge til et kontrollsiffer, og bruk av ‘?’ fører til feil.
•
Når Code 128, sett A, B eller C er valgt med henholdsvis parameteren ‘t12’ eller ‘T12’, ‘t13’ eller ‘T13’, eller ‘t14’ eller ‘T14’.
Code 128, sett A, B og C kan velges individuelt. Sett A viser tegnene heksadesimalt 00 til 5F. Sett B inkluderer tegnene heksadesimalt 20 til 7F. Sett C inkluderer par fra 00 til 99. Du kan bytte mellom kodesettene ved å angi %A, %B eller %C. FNC 1, 2, 3 og 4 velges ved å angi %1, %2, %3 og %4. Du kan bruke SHIFT-koden, %S, til å bytte midlertidig (bare for ett tegn) fra sett A til sett B eller omvendt. Tegnet ‘%’ kan kodes hvis du angir det to ganger.
•
Når ISBN (EAN) er valgt med parameteren ‘t130’ eller ‘T130’.
De samme reglene gjelder som for ‘t5’ eller ‘T5’.
•
Når ISBN (UPC-E) er valgt med parameteren ‘t131’ eller ‘T131’.
De samme reglene gjelder som for ‘t6’ eller ‘T6’.
•
Når EAN 128, sett A, B eller C er valgt med henholdsvis parameteren ‘t132’ eller ‘T132’, ‘t133’ eller ‘T133’ eller ‘t134’ eller ‘T134’.
Gjelder samme reglene som for ‘t12’ eller ‘T12’, ‘t13’ eller ‘T13’, eller ‘t14’ eller ‘T14’.
toppen av siden

Tegning av bokser

ESC i ... E (eller e)
‘E’ eller ‘e’ er en avsluttende kode.
toppen av siden

Tegning av linjeblokker

ESC i ... V (eller v)
‘V’ eller ‘v’ er en avsluttende kode.
toppen av siden

Start av data for utvidede tegn

n = ‘l’ eller ‘L’
Dataene som følger ‘l’ eller ‘L’, leses som utvidede tegn (eller navnedata). Dataene for utvidede tegn må slutte med koden ‘\’ (5CH), som også avslutter denne kommandoen.

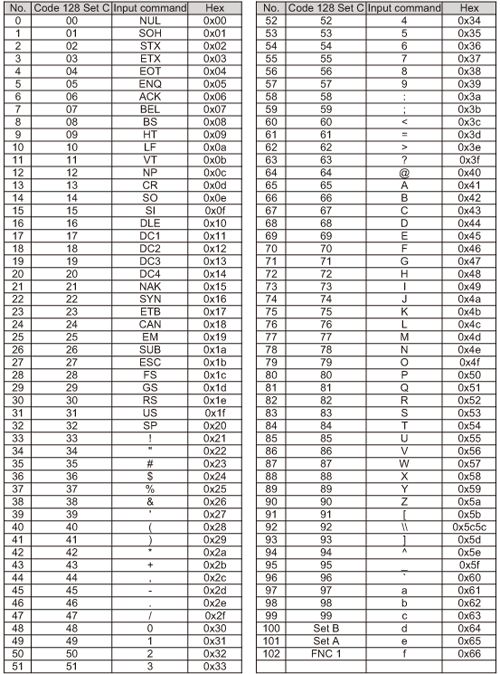

Tabell for Code (EAN) 128 set C
Code (EAN) 128 set C beskriver en original kommando. Korrespondansetabellen er som følger.
Grafikk
Programmeringseksempler
WIDTH "LPT1:",255
'CODE 39
LPRINT CHR$(27);"it0r1s0o0x00y00bCODE39?\";
'Interleaved 2 of 5
LPRINT CHR$(27);"it1r1s0o0x00y20b123456?\";
'FIM
LPRINT CHR$(27);"it3r1o0x00y40bA\";
'Post Net
LPRINT CHR$(27);"it4r1o0x00y60b1234567890?\";
'EAN-8
LPRINT CHR$(27);"it5r1o0x00y70b1234567?\";
'UPC-A
LPRINT CHR$(27);"it5r1o0x50y70b12345678901?\";
'EAN-13
LPRINT CHR$(27);"it5r1o0x100y70b123456789012?\";
'UPC-E
LPRINT CHR$(27);"it6r1o0x150y70b0123456?\";
'Codabar
LPRINT CHR$(27);"it9r1s0o0x00y100bA123456A\";
'Code 128 set A
LPRINT CHR$(27);"it12r1o0x00y120bCODE128A12345?\";
'Code 128 set B
LPRINT CHR$(27);"it13r1o0x00y140bCODE128B12345?\";
'Code 128 set C
LPRINT CHR$(27);"it14r1o0x00y160b";CHR$(1);CHR$(2);"?\";
'ISBN (EAN)
LPRINTCHR$(27);"it130r1o0x00y180b123456789012?+12345\";
'EAN 128 set A
LPRINT CHR$(27);"it132r1o0x00y210b1234567890?\";
LPRINT CHR$(12)
END
