Stručný průvodce příkazy pro ovládání čárových kódů (pouze HL-3070CW)

Tiskárna tiskne čárové kódy v emulačním režimu tiskáren HP LaserJet.

Tisk čárových kódů nebo rozšířených znaků

Kód
ESC i
Dec
27 105
Hex
1B 69
Formát: ESC i n ... n \
Vytváří čárové kódy nebo rozšířené znaky vzhledem k segmentu parametrů ‘n ... n’. Podrobnosti týkající se parametrů jsou uvedeny v části Definice parametrů. Tento příkaz musí končit kódem ‘\’ (5CH).

Definice parametrů

Tento příkaz čárového kódu může mít v parametrových segmentech (n ... n) následující parametry. Protože parametry jsou funkční u jediné příkazové syntaxe ESC i n ... n \, nejsou aplikovány v příkazech čárového kódu. Pokud nejsou zadány určité parametry, zůstává stávající nastavení. Posledním parametrem musí být začátek dat čárového kódu (‘b’ nebo ‘B’) nebo začátek dat rozšířeného znaku (‘l’ nebo ‘L’). Ostatní parametry mohou být zadány v jiném pořadí. Každý parametr může začínat malým nebo velkým písmem, např. ‘t0’ nebo ‘T0’, ‘s3’ nebo ‘S3’ atd.
Horní část stránky

Režim čárového kódu

n = ‘t0’ nebo ‘T0’
CODE 39 (standardní)
n = ‘t1’ nebo ‘T1’
Interleaved 2 of 5
n = ‘t3’ nebo ‘T3’
FIM (US-Post Net)
n = ‘t4’ nebo ‘T4’
Post Net (US-PostNet)
n = ‘t5’ nebo ‘T5’
EAN 8, EAN 13 nebo UPC A
n = ‘t6’ nebo ‘T6’
UPC-E
n = ‘t9’ nebo ‘T9’
Codabar
n = ‘t12’ nebo ‘T12’
Code 128 set A
n = ‘t13’ nebo ‘T13’
Code 128 set B
n = ‘t14’ nebo ‘T14’
Code 128 set C
n = ‘t130’ nebo ‘T130’
ISBN (EAN)
n = ‘t131’ nebo ‘T131’
ISBN (UPC-E)
n = ‘t132’ nebo ‘T132’
EAN 128 set A
n = ‘t133’ nebo ‘T133’
EAN 128 set B
n = ‘t134’ nebo ‘T134’
EAN 128 set C
Stejně jako výše, tento parametr volí styl čárového kódu. Pokud n je ‘t5’ nebo ‘T5’, režim čárového kódu (EAN 8, EAN 13 nebo UPC-A) se liší vzhledem k počtu znaků.
Horní část stránky

Čárový kód, rozšířený znak, vykreslení plné čáry a obdélníku

n = ‘s0’ nebo ‘S0’
3: 1 (standardně)
n = ‘s1’ nebo ‘S1’
2: 1
n = ‘s3’ nebo ‘S3’
2.5: 1
Stejně jako výše, tento parametr volí styl čárového kódu. Pokud je zvolen kód EAN 8, EAN 13 Code 128, EAN 128 nebo UPC-A , tento parametr stylu čárového kódu je ignorován.
Rozšířený znak
‘S’
0 = Bílá
1 = Černá
2 = Svislé pruhy
3 = Vodorovné pruhy
4 = Šrafování
Např. ‘S’ n1 n2
n1 = Vzor výplně pozadí
n2 = Vzor výplně popředí
Pokud za ‘S’ následuje pouze jeden parametr, tento parametr znamená vzor výplně popředí.
Vykreslení plné čáry a obdélníku
‘S’
1 = Černá
2 = Svislé pruhy
3 = Vodorovné pruhy
4 = Šrafování
Horní část stránky

Čárový kód

n = ‘mnnn’ nebo ‘Mnnn’ (nnn = 0 ~ 32767)
Tento parametr ukazuje šířku čárového kódu. Jednotkami ‘nnn’ jsou procenta.
Horní část stránky

Aktivace a deaktivace textového řádku čárového kódu

n = ‘r0’ nebo ‘R0’
Deaktivace textového řádku čárového kódu
n = ‘r1’ nebo ‘R1’
Aktivace textového řádku čárového kódu
Přednastavení:
Aktivace textového řádku čárového kódu
(1) ‘T5’ nebo ‘t5’
(2) ‘T6’ nebo ‘t6’
(3) ‘T130’ nebo ‘t130’
(4) ‘T131’ nebo ‘t131’
Přednastavení:
Deaktivace textového řádku čárového kódu
Všechny ostatní
Tento parametr určuje, zda se bude pod čárovým kódem tisknout textový řádek. Tento řádek se tiskne vždy fontem OCR-B o velikosti 10 bodů a všechny další úpravy tohoto fontu jsou maskovány. Tovární nastavení je určeno režimem čárového kódu, zvoleným ‘t’ nebo ‘T’.
Horní část stránky

Klidová zóna

n = ‘onnn’ nebo ‘Onnn’ (nnn = 0 ~ 32767)
Klidová zóna je prostor na obou stranách čárového kódu. Jeho šířku udávají jednotky nastavené u parametru ‘u’ nebo parametru ‘U’. (Podrobnosti popisu parametru ‘u’ nebo ‘U’ jsou uvedeny v další části.) Standardně je tato zóna nastavena na šířku 25,4 mm.
Horní část stránky

Čárový kód, rozšířený znak, vykreslení plné čáry a obdélníku

n = ‘u0’ nebo ‘U0’
mm (přednastaveno)
n = ‘u1’ nebo ‘U1’
1/10
n = ‘u2’ nebo ‘U2’
1/100
n = ‘u3’ nebo ‘U3’
1/12
n = ‘u4’ nebo ‘U4’
1/120
n = ‘u5’ nebo ‘U5’
1/10 mm
n = ‘u6’ nebo ‘U6’
1/300
n = ‘u7’ nebo ‘U7’
1/720
Tento parametr definuje měrné jednotky x-osy a y-osy a výšky čárového kódu.
Horní část stránky

Posun ve vodorovném směru (x-osa) čárového kódu a rozšířeného znaku, vykreslené plné čáry a obdélníku

n = ‘xnnn’ nebo ‘Xnnn’
Tento parametr udává velikost posunutí ve směru osy x od levého okraje v zadaných jednotkách ‘u’- nebo ‘U’.
Horní část stránky

Posun ve svislém směru (y-osa) čárového kódu a rozšířeného znaku

n = ‘ynnn’ nebo ‘Ynnn’
Tento parametr udává velikost posunutí ve směru dolů od aktuální pozice tisku v zadaných jednotkách ‘u’ nebo ‘U’.
Horní část stránky

Čárový kód, rozšířený znak, vykreslení plné čáry a obdélníku

n = ‘hnnn’, ‘Hnnn’, ‘dnnn’ nebo ‘Dnnn’
1.
EAN13, EAN8, UPC-A, ISBN (EAN13, EAN8, UPC-A), ISBN (UPC-E): 22 mm
2.
UPC-E: 18 mm
3.
Jiné: 12 mm
Rozšířené znaky Bsymbol.rarr 2,2 mm (přednastaveno)
Vykreslení plné čáry a obdélníku Bsymbol.rarr 1 bod
Tento parametr udává výšku čárových kódů nebo rozšířených znaků. Začíná s ‘h’, ‘H’, ‘d’ nebo ‘D’. Výška čárového kódu je uvedena v zadaných jednotkách ‘u’- nebo ‘U’. Standardně nastavená výška čárového kódu (12 mm, 18 mm nebo 22 mm) je určena parametrem ‘t’ nebo ‘T’.
Horní část stránky

Šířka rozšířeného znaku, vykreslené plné čáry a obdélníku

n = ‘wnnn’ nebo ‘Wnnn’
Rozšířený znak Bsymbol.rarr 1,2 mm
Vykreslení plné čáry a obdélníku Bsymbol.rarr 1 bod
Tento parametr udává šířku rozšířených znaků.
Horní část stránky

Rotace rozšířeného znaku

n = ‘a0’ nebo ‘A0’
Svislé (standardní)
n = ‘a1’ nebo ‘A1’
Rotace o 90 stupňů
n = ‘a2’ nebo ‘A2’
Obráceně, rotace o 180 stupňů
n = ‘a3’ nebo ‘A3’
Rotace o 270 stupňů
Horní část stránky

Začátek čárového kódu

n = ‘b’ nebo ‘B’
Data, která následují za ‘b’ nebo ‘B’ jsou považována za data. Čárový kód musí končit kódem ‘\’ (5CH), který také příkaz uzavírá. Akceptované čárové kódy jsou určeny režimem zvoleným parametrem ‘t’ nebo ‘T’.
•
Pokud je kód CODE 39 zvolený s parametrem ‘t0’ nebo ‘T0’:
Čárový kód akceptuje 43 znaků: ‘0’ až ‘9’, ‘A’ až ‘Z’, ‘-’, ‘.’, ‘(mezera)’, ‘$’, ‘/’, ‘+’ a ‘%’ mohou být přijaty jako data čárového kódu. Ostatní znaky mohou způsobit chybu. Počet znaků čárového kódu je neomezený. Data čárového kódu automaticky začínají a končí hvězdičkou ‘*’. Pokud přijatá data mají ‘*’ na začátku a na konci, hvězdička je považována za počáteční a koncový znak.
•
Pokud čárový kód Interleaved 2 of 5 byl zvolen s parametrem ‘t1’ nebo ‘T1’:
Deset numerických znaků od ‘0’ do ‘9’ je považováno za data čárového kódu. Ostatní znaky mohou způsobit chybu. Počet znaků čárového kódu je neomezený. Tento režim čárových kódů vyžaduje sudé znaky. Pokud se vyskytnou liché znaky, na konec dat je automaticky připojena ‘0’.
•
Pokud čárový kód FIM (US-Post Net) byl zvolen s parametrem ‘t3’ nebo ‘T3’:
Znaky ‘A’ až ‘D’ jsou platné a bude vytisknuta jedna číslice dat. Akceptována jsou malá i velká písmena.
•
Pokud čárový kód US Post Net byl zvolen s parametrem ‘t4’ nebo ‘T4’:
Číslice ‘0’ až ‘9’ jsou považována za data a musí končit kontrolní číslicí. Místo kontrolní číslice lze použít ‘?’.
•
Pokud čárový kód EAN 8, EAN 13 nebo UPC A byl zvolen s parametrem ‘t5’ nebo ‘T5’:
Deset numerických znaků od ‘0’ až ‘9’ je považováno za data čárového kódu. Počet znaků čárových kódů je omezen následovně:
EAN 8: celkem 8 číslic (7 číslic + 1 kontrolní číslice)
EAN 13: celkem 13 číslic (12 číslic + 1 kontrolní číslice)
UPC A: celkem 12 číslic (11 číslic + 1 kontrolní číslice)
Jiný počet znaků, než je výše uvedený, může vést k chybě, která způsobí, že data čárového kódu budou vytisknuta jako normální data. Pokud kontrolní číslice není správná, tiskárna automaticky vypočítá správnou kontrolní číslici, aby se čárový kód správně vytiskl. Jestliže je zvolen kód EAN13, připojením ‘+’ a dvoumístného nebo pětimístného čísla za data může vytvořit přídavný kód.
•
Pokud čárový kód UPC-E byl zvolen s parametrem ‘t6’ nebo ‘T6’:
Deset numerických znaků od ‘0’ až ‘9’ je považováno za data čárového kódu.
Osm číslic1 2
(standardní formát) První znak musí být ‘0’ a data musí končit kontrolní číslicí.
Celkem osm číslic = ‘0’ plus 6 číslic plus 1 kontrolní číslice.
Šest číslic2
Z osmi číselných dat je vyjmut první znak a poslední kontrolní číslice.
1
Místo kontrolní číslice lze použít ‘?’.
2
Připojením ‘+’a dvoumístného nebo pětimístného čísla za data vytvoří připojený kód pro všechny šesti a osmimístné formáty.
•
Pokud čárový kód Codabar byl zvolen s parametrem ‘t9’ nebo ‘T9’:
Znaky ‘0’ až ‘9’, ‘-’, ‘.’, ‘$’, ‘/’, ‘+’, ‘:’ mohou být vytisknuty. Znaky ‘A’ až ‘D’ mohou být vytisknuty jako počáteční kód s velkými nebo malými písmeny. Pokud není k dispozici počáteční a koncový kód, objeví se chyba. Nelze použít kontrolní číslici a znak ‘?’, způsobí chybu.
•
Pokud čárový kód Code 128 A , Code 128 B nebo Code 128 C byl zvolen s parametrem ‘t12’ nebo ‘T12’, ‘t13’ nebo ‘T13’ nebo ‘t14’ nebo ‘T14’:
Kódové sady 128 A, B a C mohou být zvoleny samostatně. Sada A zahrnuje znaky 00 - 5F. Sada B zahrnuje znaky 20 - 7F. Sada C zahrnuje páry 00 až 99. Přepínání je mezi jednotlivými sadami kódů povoleno odesláním %A, %B, nebo %C. FNC 1, 2, 3, a 4 jsou vytvořeny s %1, %2, %3, a %4. Kód SHIFT, %S, umožňuje dočasné přepínání (pouze na 1 znak) mezi sadou A a sadou B a naopak. Znak ‘%’ může být zakódován dvojitým odesláním.
•
Pokud čárový kód ISBN (EAN) byl zvolen s parametrem ‘t130’ nebo ‘T130’:
Stejná pravidla platí jako pro ‘t5’ nebo ‘T5’.
•
Pokud čárový kód ISBN (UPC-E) byl zvolen s parametrem ‘t131’ nebo ‘T131’:
Stejná pravidla platí jako pro ‘t6’ nebo ‘T6’.
•
Pokud čárový kód EAN 128 set A, set B nebo set C byl zvolen s parametrem ‘t132’ nebo ‘T132’, ‘t133’ nebo ‘T133’ nebo ‘t134’ nebo ‘T134’:
Stejná pravidla platí jako pro ‘t12’ nebo ‘T12’, ‘t13’ nebo ‘T13’ nebo ‘t14’ nebo ‘T14’.
Horní část stránky

Vykreslení obdélníku

ESC i ... E (nebo e)
‘E’ nebo ‘e’ je koncový znak.
Horní část stránky

Vykreslení čáry

ESC i ... V (nebo v)
‘V’ nebo ‘v’ je koncový znak.
Horní část stránky

Začátek dat rozšířeného znaku

n = ‘l’ nebo ‘L’
Data, která následují za ‘l’ nebo ‘L’ jsou čtena jako data rozšířeného znaku. Rozšířený znak musí končit kódem ‘\’ (5CH), který také příkaz uzavírá.

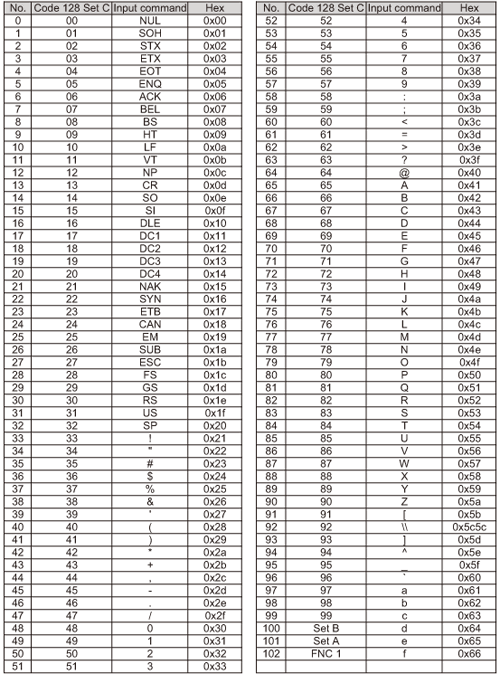

Kódová tabulka (EAN) 128 set C
Code (EAN) 128 set C popisuje původní příkaz. Korespondenční tabulka je následovná.
Grafika
Příklad výpisu programu
WIDTH"Lpt1:",255
'CODE 39
LPRINT CHR$(27);"it0r1s0o0x00y00bCODE39?\";
Interleaved 2 of 5
LPRINT CHR$(27);"it1r1s0o0x00y20b123456?\";
'FIM
LPRINT CHR$(27);"it3r1o0x00y40bA\";
'Post Net
LPRINT CHR$(27);"it4r1o0x00y60b1234567890?\";
'EAN-8
LPRINT CHR$(27);"it5r1o0x00y70b1234567?\";
'UPC-A
LPRINT CHR$(27);"it5r1o0x50y70b12345678901?\";
'EAN-13
LPRINT CHR$(27);"it5r1o0x100y70b123456789012?\";
UPC-E
LPRINT CHR$(27);"it6r1o0x150y70b0123456?\";
'Codabar
LPRINT CHR$(27);"it9r1s0o0x00y100bA123456A\";
'Code 128 set A
LPRINT CHR$(27);"it12r1o0x00y120bCODE128A12345?\";
'Code 128 set B
LPRINT CHR$(27);"it13r1o0x00y140bCODE128B12345?\";
'Code 128 set C
LPRINT CHR$(27);"it14r1o0x00y160b";CHR$(1);CHR$(2);"?\";
'ISBN(EAN)
LPRINTCHR$(27);"it130r1o0x00y180b123456789012?+12345\";
'EAN 128 set A
LPRINT CHR$(27);"it132r1o0x00y210b1234567890?\";
LPRINT CHR$(12)
END
