Gruppo tamburo

Un gruppo tamburo nuovo consente di stampare approssimativamente 12.000 pagine A4 o Letter su un lato solo, 1 pagina per processo.
Nota Nota
•
Sono numerosi i fattori che incidono sulla durata effettiva del gruppo tamburo, tra cui la temperatura, il tasso di umidità, il tipo di toner utilizzato, il numero di pagine per ciascun processo di stampa e così via. Teoricamente, il gruppo tamburo ha una durata media stimata di circa 12.000 pagine. Il numero effettivo di pagine stampabili con un tamburo potrebbe essere tuttavia molto inferiore a quanto indicato. Poiché i numerosi fattori che determinano la durata effettiva del tamburo non sono controllabili, è praticamente impossibile quantificare con sicurezza il numero minimo di pagine stampabili con un tamburo.
•
Per ottenere il massimo rendimento, usare solo toner prodotto da Brother. La stampante deve essere utilizzata solo in un locale pulito, non polveroso e adeguatamente ventilato.
•
L’utilizzo di gruppi tamburo di altri produttori non solo compromette la qualità di stampa, ma anche la durata della stampante stessa. La garanzia non copre i danni provocati dall’utilizzo di gruppi tamburo di altri produttori.

Messaggio di sostituzione del tamburo

Il LED Drum si accende per 2 secondi e si spegne per 3 secondi, alternativamente.
Grafico
Se il LED fornisce la seguente indicazione, la durata utile del gruppo tamburo è quasi al termine. È consigliabile sostituire tempestivamente il gruppo tamburo per evitare un notevole peggioramento della qualità di stampa.

Sostituzione del gruppo tamburo

ATTENZIONE ATTENZIONE

Maneggiare con cura il gruppo tamburo rimosso perché potrebbe contenere del toner.

A ogni sostituzione del gruppo tamburo, pulire l'interno della stampante. Vedere Pulizia.
Quando si sostituisce il gruppo tamburo con uno nuovo, è necessario reimpostare il contatore del gruppo tamburo attenendosi alla seguente procedura:
1

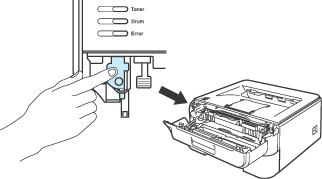

Assicurarsi che la stampante sia accesa e che il LED Drum lampeggi. Aprire il coperchio anteriore.
Grafico
2
Tenere premuto il tasto Go per circa 4 secondi finché non si accendono tutti i LED. Quando tutti e quattro i LED sono accesi, rilasciare il tasto Go.
Grafico
Installazione errata Installazione errata

Non reimpostare il contatore del gruppo tamburo quando si sostituisce solo la cartuccia toner.
3
Estrarre l’assemblaggio del gruppo tamburo e della cartuccia toner.
Grafico
ATTENZIONE ATTENZIONE

È consigliabile appoggiare l’assemblaggio del gruppo tamburo e della cartuccia toner su un foglio di carta o su un panno in caso si verifichino fuoriuscite di toner.

NON toccare gli elettrodi mostrati nell'illustrazione per evitare di danneggiare la stampante con l'elettricità elettrostatica.
Grafico
4
Spingere verso il basso la leva di bloccaggio verde ed estrarre la cartuccia toner dal gruppo tamburo.
Grafico
ATTENZIONE ATTENZIONE

Maneggiare con cautela la cartuccia toner. Se ci si versa del toner sulle mani o sui vestiti, spazzolarlo o lavarlo via immediatamente con acqua fredda.

Per evitare problemi di qualità di stampa, NON toccare le parti ombreggiate mostrate nell'illustrazione.
Grafico
Grafico
Nota Nota
•
Sigillare accuratamente il gruppo tamburo in un sacchetto onde evitare fuoriuscite di toner.
•
Smaltire la cartuccia toner usata secondo le normative locali, separatamente dai rifiuti domestici. Per chiarimenti, contattare l'ufficio locale di smaltimento rifiuti.
5
Estrarre il nuovo gruppo tamburo dalla confezione.
ATTENZIONE ATTENZIONE

Estrarre il gruppo tamburo dalla confezione pochi istanti prima di installarlo nella stampante. L'esposizione alla luce diretta del sole o alla luce artificiale può danneggiare il gruppo tamburo.
6
Installare la nuova cartuccia toner nel gruppo tamburo spingendola fino a quando non si blocca nella posizione corretta. Se la si inserisce correttamente, la leva di bloccaggio verde si solleva automaticamente.
Grafico
ATTENZIONE ATTENZIONE

Accertarsi di avere inserito la cartuccia toner nel modo corretto, altrimenti potrebbe staccarsi dal gruppo tamburo.
7
Riporre l'assemblaggio del gruppo tamburo e della cartuccia toner nella stampante.
Grafico
8
Chiudere il coperchio anteriore.
9
Accertarsi che il LED Drum sia ora spento.
