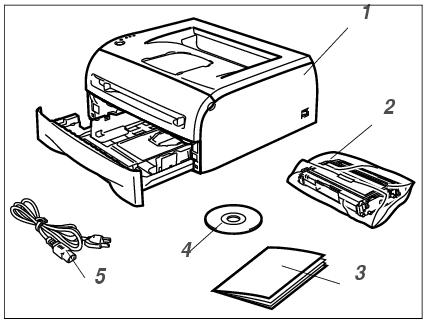

Vad finns i kartongen?

Kontrollera att följande komponenter finns med i kartongen när du packar upp skrivaren.

1. Skrivare
2. Trumenhet och tonerkassett
3. Snabbguide
4. Cd-romskiva
5. Nätkabel

Vilka komponenter som ingår kan variera mellan olika länder.

Obs

Nätkabeln kan se något annorlunda ut än den som visas på bilden ovan, beroende på i vilket land skrivaren köptes.

---

Gränssnittskabel

Gränssnittskabeln medföljer inte som standard. Du måste själv köpa en lämplig gränssnittskabel för det gränssnitt du tänker använda (USB-, parallell- eller nätverkskabel).

• USB-kabel

Använd inte en USB-gränssnittskabel som är längre än 2,0 meter.

Anslut inte USB-kabeln till en hubb utan strömförsörjning eller till tangentbordet på en Mac®-dator.

När du använder USB-kabel måste du se till att du ansluter den till USB-porten på din dator.

USB stöds inte under Windows® 95 eller Windows NT® 4.0.

• Parallellkabel (till HL-2040 och HL-2070N)

Använd inte en parallellgränssnittskabel som är längre än 2,0 meter.

Använd en skärmad gränssnittskabel som följer IEEE-1284 standarden.

• Nätverkskabel (till HL-2070N)

Använd en partvinnad ”straight-through”-kabel av kategori 5 (eller högre) till 10BASE-T- eller 100BASE-TX Fast Ethernet-nätverk.

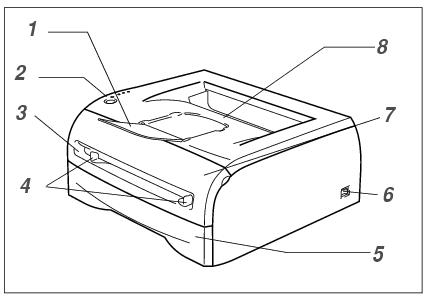

Sedd framifrån

1. Stöd till utmatningsfacket för nedåtvänd utskrift
2. Kontrollpanel
3. Manuell arkmatare
4. Pappersledare till manuell arkmatare
5. Pappersfack
6. Strömbrytare
7. Främre lucka
8. Utmatningsfack för nedåtvänd utskrift

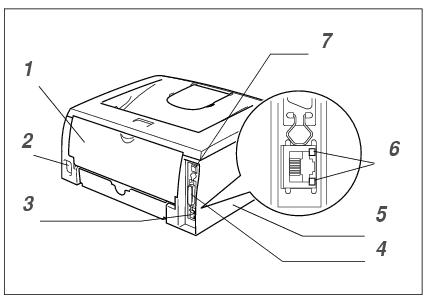

Sedd bakifrån

1. Bakre lucka
2. Nätuttag
3. 10/100BASE-TX-port (HL-2070N)
4. Parallellgränssnittsuttag (HL-2040 och HL-2070N)
5. Sidolucka
6. Lampa (lysdiod) (HL-2070N)
7. USB-port

Bilderna av skrivaren baseras på HL-2070N.
