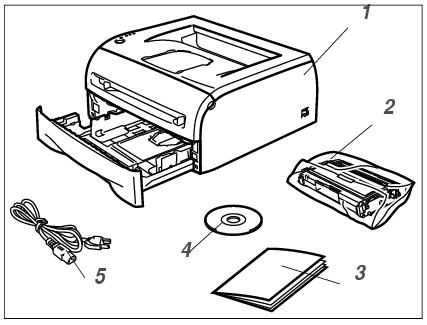

Contenido de la caja de la impresora

Al desembalar la impresora, verifique que se encuentran los siguientes componentes:

1. Impresora
2. Conjunto de la unidad de tambor y el cartucho de tóner
3. Guía de configuración rápida
4. CD-ROM
5. Cable de alimentación de CA

Estas piezas pueden variar dependiendo del país donde resida.

Nota

El cable de alimentación de CA puede ser ligeramente diferente al de la ilustración anterior, dependiendo del país en el que se ha adquirido la impresora.

---

Cable de interfaz

No se suministra el cable de interfaz como accesorio estándar. Adquiera el cable de interfaz apropiado para la interfaz que desee utilizar (USB, paralelo o de red).

• Cable USB

No utilice un cable de interfaz USB con una longitud superior a 2,0 metros (6 pies).

No conecte el cable USB en un concentrador sin alimentación eléctrica o en el teclado de un Macintosh®.

Cuando utilice un cable USB, asegúrese de que lo enchufa al conector USB de su sistema.

No se admite USB bajo Windows® 95 o Windows NT® 4.0.

• Interfaz paralelo (para HL-2040 y HL-2070N)

No utilice un cable de interfaz paralelo con una longitud superior a 2,0 metros (6 pies).

Utilice un cable de interfaz apantallado que cumpla la norma IEEE 1284.

• Cable de red (para HL-2070N)

Utilice un cable de par trenzado directo de Categoría 5 (ó superior) para redes Fast Ethernet 10BASE-T ó 100BASE-TX.

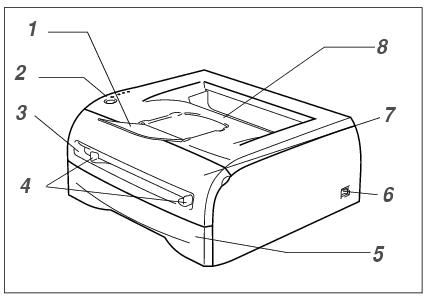

Vista frontal

1. Extensión del soporte de la bandeja de salida cara abajo (extensión del soporte)
2. Panel de control
3. Ranura de alimentación manual
4. Guías del papel de alimentación manual
5. Bandeja de papel
6. Interruptor de alimentación
7. Cubierta delantera
8. Bandeja de salida cara abajo

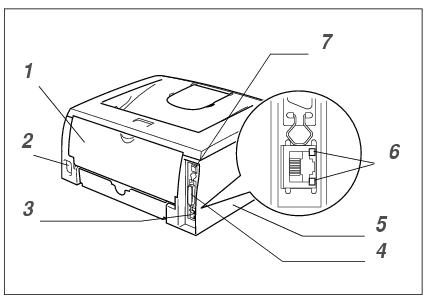

Vista posterior

1. Cubierta trasera
2. Conector de alimentación de CA
3. Puerto 10/100BASE-TX (HL-2070N)
4. Conector de interfaz paralelo (HL-2040 y HL-2070N)
5. Cubierta lateral
6. Testigo LED (diodo emisor de luz) (HL-2070N)
7. Conector de interfaz USB

La ilustración de la impresora toma como base los modelos HL-2070N.
