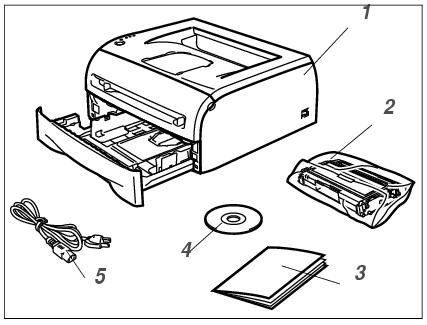

Hva ligger i esken?

Når du pakker ut skriveren, må du kontrollere om alt følger med.

1. Skriver
2. Trommelenhet og tonerkassett
3. Hurtigoppsettguide
4. CD-ROM
5. Strømledning

Delene kan variere fra ett land til et annet.

Merk

Strømledningen kan være noe annerledes enn den i illustrasjonen ovenfor, avhengig av hvilket land skriveren ble kjøpt i.

---

Grensesnittkabel

Skriveren leveres ikke med en grensesnittkabel. Kjøp riktig grensesnittkabel for grensesnittet du har tenkt å bruke (USB-kabel, parallellkabel eller nettverkskabel).

• USB-kabel

Bruk ikke en USB-grensesnittkabel som er lengre enn 2 meter (6 fot).

Ikke koble USB-kabelen til en hub uten strømtilførsel eller et Mac®-tastatur.

Når du bruker en USB-kabel, forsikre deg om at du kobler den til USB-kontakten på datamaskinen.

USB støttes ikke under Windows® 95 eller Windows NT® 4.0.

• Parallellkabel (for HL-2040 og HL-2070N)

Bruk ikke en parallellkabel som er lengre enn 2 meter (6 fot).

Bruk en skjermet grensesnittkabel som er i overensstemmelse med IEEE 1284.

• Nettverkskabel (for HL-2070N)

Bruk en gjennomgående Kategori5 (eller senere) tvunnet parkabel for 10BASE-T eller 100BASE-TX Fast Ethernet-nettverk.

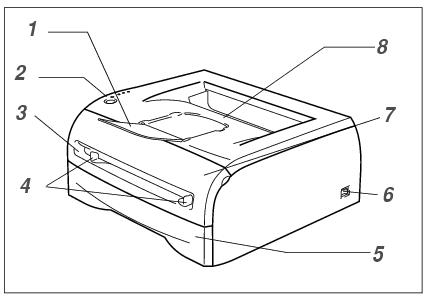

Sett forfra

1. Støttebrett for forsiden ned-mottakeren (Støttebrett)
2. Kontrollpanel
3. Manuell matespalte
4. Papirførere for manuell matespalte
5. Papirmagasin
6. Strømbryter
7. Frontdeksel
8. Forsiden ned-mottaker

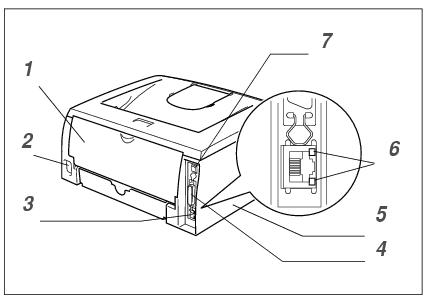

Sett bakfra

1. Bakdeksel
2. Koblingspunkt for strøm
3. 10/100BASE-TX-port (HL-2070N)
4. Parallell grensesnittkontakt (HL-2040 og HL-2070N)
5. Sidedeksel
6. Lysdiode (LED = lysemitterende diode) (HL-2070N)
7. USB-kontakt

Skriverillustrasjonen er basert på HL-2070N.
