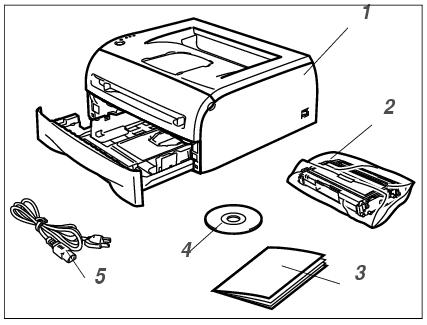

Contenuto della confezione

Quando si estrae la stampante dalla confezione, verificare che siano presenti i seguenti componenti.

1. Stampante
2. Assemblaggio del gruppo tamburo e della cartuccia toner
3. Guida di installazione rapida
4. CD-ROM
5. Cavo di alimentazione c.a.

I componenti possono variare da un paese a un altro.

Nota

È possibile che il cavo di alimentazione c.a. sia leggermente diverso da quello illustrato nella figura, a seconda del paese in cui è stata acquistata la stampante.

---

Cavo di interfaccia

Il cavo di interfaccia non costituisce un elemento standard, è quindi necessario acquistarne uno adatto all’interfaccia che si intende utilizzare (parallela, USB o di rete).

• Cavo USB

Non utilizzare un cavo di interfaccia USB di lunghezza superiore a 2 metri.

Non collegare il cavo USB a un hub non alimentato o a una tastiera Mac®.

Quando si utilizza un cavo USB, assicurarsi di collegarlo al connettore USB del PC.

USB non supportata in Windows® 95 o Windows NT® 4.0.

• Interfaccia parallela (HL-2040 e HL-2070N)

Non utilizzare un cavo di interfaccia parallela di lunghezza superiore a 2 metri.

Utilizzare un cavo di interfaccia schermato compatibile con lo standard IEEE 1284.

• Cavo di rete (HL-2070N)

Utilizzare un cavo a coppia attorcigliata di categoria 5 o superiore lineare per rete Fast Ethernet 10BASE-T o 100BASE-TX.

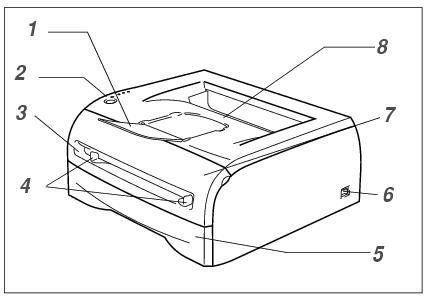

Vista anteriore

1. Supporto estensibile del raccoglitore di uscita stampa giù
2. Pannello di controllo
3. Fessura di alimentazione manuale
4. Guide carta dell'alimentazione manuale
5. Vassoio carta
6. Interruttore di alimentazione
7. Coperchio anteriore
8. Raccoglitore di uscita stampa giù

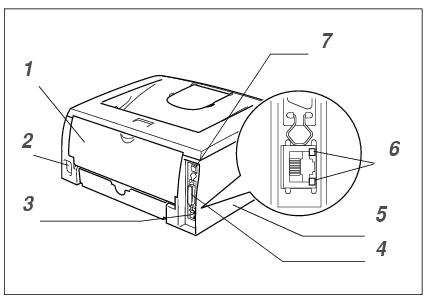

Vista posteriore

1. Coperchio posteriore
2. Connettore di alimentazione c.a.
3. Porta 10/100BASE-TX (HL-2070N)
4. Connettore di interfaccia parallela (HL-2040 e HL-2070N)
5. Coperchio laterale
6. LED (Light-emitting Diode) (HL-2070N)
7. Connettore di interfaccia USB

La stampante illustrata rappresenta il modello HL-2070N.
