Lieferumfang

Vergewissern Sie sich beim Auspacken des Druckers, dass folgende Teile mitgeliefert wurden:

1. Drucker
2. Trommeleinheit und Tonerkassette
3. Installationsanleitung
4. CD-ROM
5. Netzkabel

Der Lieferumfang kann von Land zu Land variieren.

Hinweis

Das gelieferte Netzkabel kann von der Abbildung abweichen. Es ist mit dem entsprechenden Netzstecker für das jeweilige Auslieferungsland versehen.

---

Druckerkabel

Im Lieferumfang ist kein Druckerkabel als Standardzubehör enthalten. Kaufen Sie sich das entsprechende Anschlusskabel für Ihren Computer (Parallel, USB oder Netzwerk).

• USB-Kabel

Das verwendete USB-Kabel darf höchstens 2 Meter lang sein.

Schließen Sie das USB-Kabel keinesfalls an einen nicht mit Strom versorgten USB-Hub oder eine Macintosh®-Tastatur an!

Bei Verwendung eines USB-Kabels müssen Sie dieses an den USB-Anschluss des PCs anschließen.

USB wird unter Windows® 95 und Windows NT®4.0 nicht unterstützt.

• Parallelschnittstelle (für HL-2040 und HL-2070N)

Das verwendete Parallelkabel darf höchstens 2 Meter lang sein.

Verwenden Sie für den Anschluss ein abgeschirmtes IEEE 1284 Kabel.

• Netzwerkkabel (für HL-2070N)

Verwenden Sie ein durchgehendes verdrilltes Kabel (Kategorie 5 oder höher) für 10BASE-T oder 100BASE-TX Fast Ethernet-Netzwerk.

Vorderansicht

1. Stütze der Standard-Papierausgabe (Papierstütze)
2. Funktionstastenfeld
3. Manueller Einzug
4. Papierführungen für manuellen Einzug
5. Papierzuführung
6. Netzschalter
7. Vordere Abdeckung
8. Standard-Papierausgabe (Druckseite nach unten)

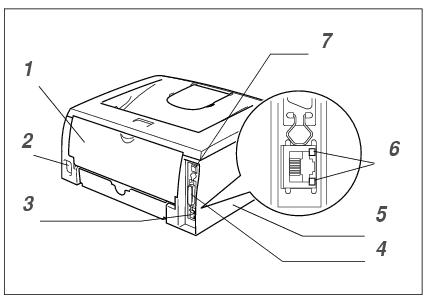

Rückansicht

1. Hintere Abdeckung
2. Anschluss für das Netzkabel
3. 10/100BASE-TX Port (HL-2070N)
4. Paralleler Kabelanschluss
   (für HL-2040 und HL-2070N)
5. Seitenabdeckung
6. LED (Leuchtdiode) (HL-2070N)
7. USB-Anschluss

Die Druckerabbildung basiert auf dem Modell HL-2070N.
