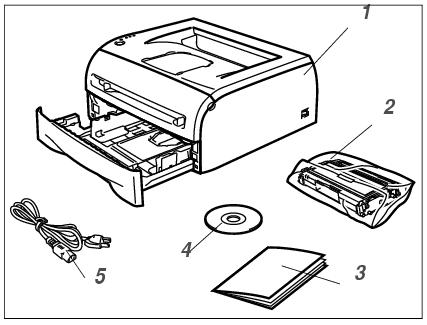

Contenu de l’emballage

Lorsque vous sortez l'imprimante de son emballage, assurez-vous que vous disposez bien de tous les éléments suivants :

1. Imprimante
2. Ensemble tambour et cartouche de toner
3. Guide d’installation rapide
4. CD-ROM
5. Cordon d’alimentation CA

Les éléments fournis peuvent varier d’un pays à l’autre.

Remarque

Le cordon d’alimentation CA peut varier légèrement par rapport à celui de l'illustration selon le pays dans lequel l’imprimante a été achetée.

---

Câble d’interface

Le câble d'interface n'est pas un accessoire livré en standard. Veuillez vous procurer un câble d’interface approprié pour l’interface que vous avez l’intention d’utiliser (USB, parallèle ou réseau).

• Câble USB

N’utilisez pas de câble d'interface USB d'une longueur supérieure à 2 mètres (6 pieds).

Ne connectez pas le câble USB à un hub non alimenté ou à un clavier de Macintosh®.

Si vous utilisez un câble USB, veillez à bien le relier au connecteur USB de votre PC.

Windows® 95 et Windows NT®4.0 ne gèrent pas USB.

• Interface parallèle (pour les modèles HL-2040 et HL-2070N)

N’utilisez pas de câble d'interface parallèle d'une longueur supérieure à 2 mètres (6 pieds).

Utilisez un câble d’interface blindé conforme à la norme IEEE 1284.

• Câble réseau (pour le modèle HL-2070N)

Utilisez un câble à paire torsadée unique de catégorie 5 (ou supérieure) pour réseau Fast Ethernet 10BASE-T ou 100BASE-TX.

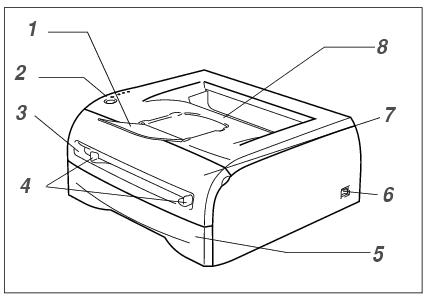

Vue avant

1. Rabat de support du plateau d’éjection face imprimée dessous (rabat de support)
2. Panneau de commande
3. Fente d’alimentation manuelle
4. Guide-papiers d’alimentation manuelle
5. Bac à papier
6. Interrupteur d'alimentation
7. Capot avant
8. Plateau d’éjection face imprimée dessous

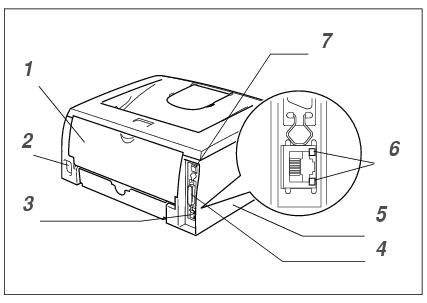

Vue arrière

1. Capot arrière
2. Connecteur de l’alimentation secteur
3. Port 10/100BASE-TX (HL-2070N)
4. Connecteur d'interface parallèle (HL-2040 et HL-2070N)
5. Capot latéral
6. Témoin lumineux (DEL) (HL-2070N)
7. Connecteur d'interface USB

L’illustration correspond à l’imprimante HL-2070N.
