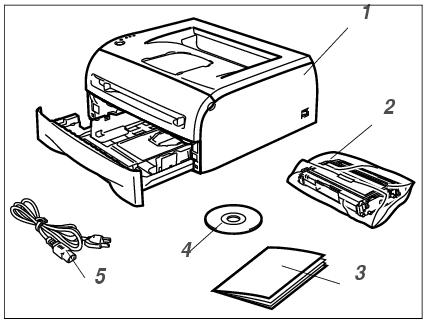

Pakkauksen sisältö

Kun purat kirjoittimen pakkauksesta, tarkista, että mukana on seuraavat osat:

1. Kirjoitin
2. Rumpu ja värikasettiyksikkö
3. Pikaopas
4. CD-ROM
5. Virtajohto

Pakkauksen sisältö voi vaihdella maittain.

Vinkki

Virtajohto saattaa olla hieman erilainen kuin kuvassa sen mukaan, missä maassa kirjoitin ostettiin.

---

Liitäntäkaapeli

Liitäntäkaapeli ei ole vakiovaruste. Osta liitäntäkaapeli, joka sopii käyttämääsi porttiin (USB-, rinnakkais- tai verkkokaapeli).

• USB-kaapeli

USB-liitäntäkaapelin pituus ei saa olla yli 2 metriä.

Älä kytke USB-kaapelia keskittimeen, jossa ei ole virtalähdettä, tai Mac®-tietokoneen näppäimistöön.

Kun käytät USB-kaapelia, kytke se tietokoneen USB-liitäntään.

Windows® 95 ja Windows NT®4.0 eivät tue USB:tä.

• Rinnakkaisliitäntä (HL-2040 ja HL-2070N)

Rinnakkaiskaapelin pituus ei saa olla yli 2 metriä.

Käytä IEEE 1284 -yhteensopivaa suojattua liitäntäkaapelia.

• Verkkokaapeli (HL-2070N)

Käytä suoraa luokan 5 (tai yli) parikaapelia 10BASE-T- tai 100BASE-TX Fast Ethernet -verkkoon kytkemiseen.

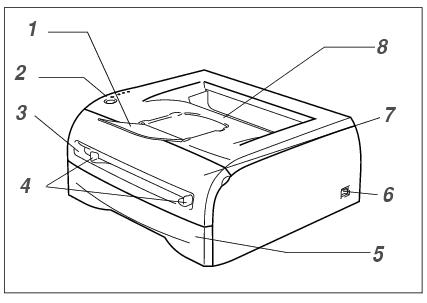

Kirjoitin edestä

1. Luovutusalustan (kuva alaspäin) tukiläppä
2. Ohjauspaneeli
3. Käsinsyöttöaukko
4. Käsinsyötön paperiohjaimet
5. Paperilokero
6. Virtakytkin
7. Etukansi
8. Luovutusalusta (kuva alaspäin)

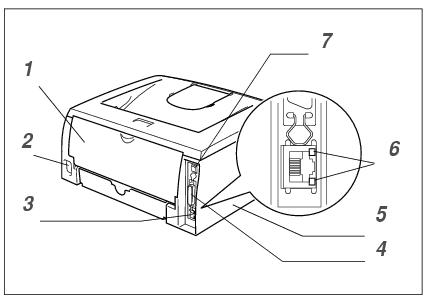

Kirjoitin takaa

1. Takakansi
2. Virtajohdon liitäntä
3. 10/100BASE-TX-portti (HL-2070N)
4. Rinnakkaisliitäntä (HL-2040 ja HL-2070N)
5. Sivulevy
6. Merkkivalo (HL-2070N)
7. USB-liitäntä

Kirjoittimen kuva on HL-2070N:n mukainen.
