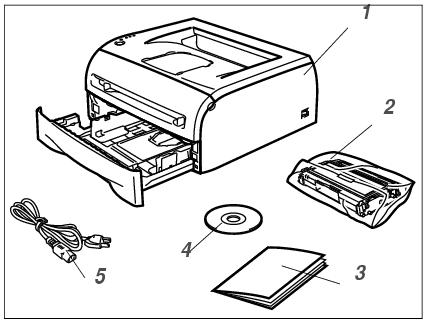

O que está na caixa?

Quando desembalar a impressora, verifique se os seguintes componentes estão todos dentro da caixa.

1. Impressora
2. Conjunto da unidade do tambor e do cartucho de toner
3. Guia de configuração rápida
4. CD-ROM
5. Cabo de alimentação CA

As peças podem diferir de país para país.

Nota

O cabo de alimentação CA pode ser ligeiramente diferente do apresentado na ilustração, conforme o país onde adquirir a impressora.

---

Cabo de interface

O cabo de interface não é um acessório padrão. Adquira o cabo adequado para a interface que pretende utilizar (USB, paralela ou rede).

• Cabo USB

Não utilize um cabo de interface USB com mais de 2 metros.

Não ligue o cabo USB a um hub não ligado nem a um teclado Mac®.

Se utilizar um cabo USB, certifique-se de que o liga ao conector USB do seu PC.

USB não suportado em Windows® 95 ou Windows NT®4.0.

• Interface paralela (para a HL-2040 e a HL-2070N)

Não utilize um cabo de interface paralela com mais de 6 metros.

Utilize um cabo de interface blindado IEEE 1284.

• Cabo de rede (para a HL-2070N)

Utilize um cabo duplo entrançado directo de categoria 5 (ou superior) para redes 10BASE-T ou 100BASE-TX Fast Ethernet.

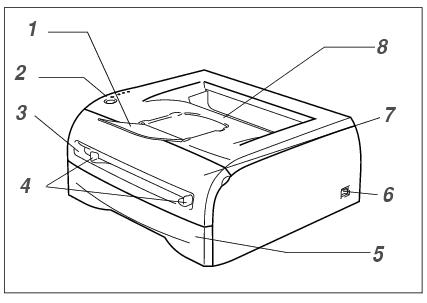

Vista frontal

1. Suporte da bandeja de saída para papel virado para baixo (Suporte)
2. Painel de controlo
3. Entrada de alimentação manual
4. Guias do papel da entrada de alimentação manual
5. Bandeja de papel
6. Interruptor
7. Tampa da frente
8. Bandeja de saída para papel virado para baixo

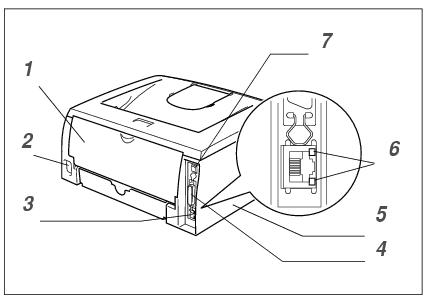

Vista traseira

1. Tampa de trás
2. Conector de cabo CA
3. Porta 10/100BASE-TX (HL-2070N)
4. Conector de interface paralela (HL-2040 e HL-2070N)
5. Tampa lateral
6. LED (Light Emitting Diode) (HL-2070N)
7. Conector de interface USB

As ilustrações baseiam-se no modelo HL-2070N.
