Wat zit er in de doos?

Controleer tijdens het uitpakken van de printer dat de volgende onderdelen allemaal aanwezig zijn.

1. Printer
2. Drumkit met tonercartridge
3. Installatiehandleiding
4. CD-ROM
5. Netsnoer

Welke onderdelen er worden geleverd, kan van land tot land verschillen.

Opmerking

Het netsnoer kan er anders uitzien dan hier is afgebeeld, afhankelijk van het land waar u de printer hebt gekocht.

---

Interfacekabel

De interfacekabel wordt niet standaard meegeleverd. U dient een interfacekabel te kopen die geschikt is voor de interface die u gaat gebruiken (USB, parallel of netwerk).

• USB-kabel

Gebruik nooit een USB-kabel die langer is dan 2 meter.

Sluit de USB-kabel niet aan op een USB-hub zonder voeding of op het toetsenbord van een Mac®.

De USB-kabel moet op de USB-connector van de pc worden aangesloten.

USB wordt niet ondersteund onder Windows® 95 en Windows NT®4.0.

• Parallelle interface (voor de HL-2040 en HL-2070N)

Gebruik nooit een parallelle kabel die langer is dan 2 meter.

Gebruik een afgeschermde kabel die voldoet aan IEEE 1284.

• Netwerkkabel (voor de HL-2070N)

Gebruik een Straight-Through Categorie 5 (of hoger) twisted-pair kabel voor 10BASE-T of 100BASE-TX Fast Ethernetnetwerken.

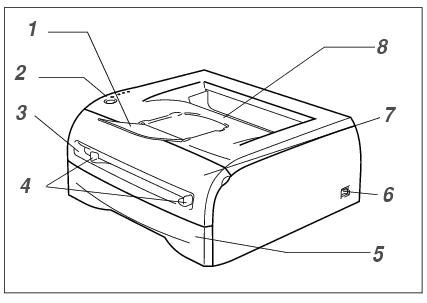

Vooraanzicht

1. Steun face-down uitvoerlade
2. Bedieningspaneel
3. Sleuf voor handinvoer
4. Papiergeleiders voor handinvoer
5. Papierlade
6. Stroomschakelaar
7. Voorklep
8. Face-down uitvoerlade

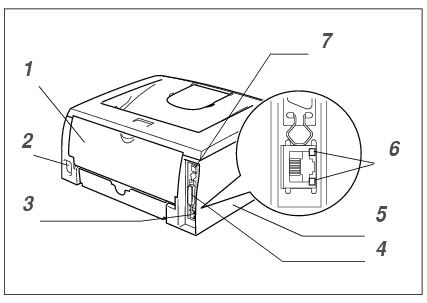

Achteraanzicht

1. Achterklep
2. Ingang voor netsnoer
3. 10/100BASE-TX-poort (HL-2070N)
4. Parallelle interfaceconnector (HL-2040 en HL-2070N)
5. Zijpaneel
6. LED (Light-emitting Diode) (HL-2070N)
7. USB-interfaceconnector

De afbeelding van de printer is op basis van de HL-2070N.
