Förpacka och transportera maskinen

Om du av någon anledning behöver flytta eller frakta maskinen ska du förpacka den omsorgsfullt i originalförpackningen för att undvika transportskador. Du riskerar att sätta garantin ur spel om du underlåter att packa maskinen på korrekt sätt. Maskinen bör även försäkras av transportföretaget.

Läs instruktionerna i det här avsnittet som beskriver hur du förbereder maskinen för transport om maskinen måste transporteras.

VARNING

	Vi rekommenderar att maskinen bara flyttas eller fraktas om det är absolut nödvändigt när den har ställts in och använts.
	Färglaserskrivare är komplicerade enheter. ALLVARLIGA maskinskador kan uppstå om maskinen flyttas eller fraktas utan att de monterade förbrukningsartiklarna tas bort på rätt sätt. Det kan göra att maskinen inte fungerar som den ska efteråt.
	Om du inte följer instruktionerna hur du förbereder maskinen för transport i det här avsnittet kan GARANTIN OGILTIGFÖRKLARAS.
	För att undvika personskador bör minst två personer hjälpas åt när maskinen ska lyftas eller flyttas. Var försiktig så att du inte klämmer fingrarna när maskinen sätts ned.

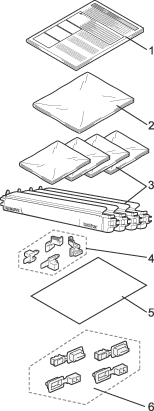

Kontrollera att du har följande delar:

1.	Instruktionsark för ompaketering
2.	Plastpåse för spilltonerlåda
3.	Orangefärgade skydd, plastpåse som tonerkassetten ursprungligen levererades i (4 st.)
4.	Orangefärgat förpackningsmaterial som håller fast trumman och bältenheten (4 st.)
5.	Ett pappersark (letter eller A4) för att förhindra att bältenheten skadas (ta ett eget ark)
6.	Fogar för att fästa kartonger (delar)

Packa maskinen

Stäng av strömmen till maskinen.

Dra ut telefonsladden först och därefter nätsladden ur vägguttaget.

Tryck ner skannerns låsspak för att låsa skannern.
Låsspaken sitter till vänster om skannerglaset.

Öppna den främre luckan genom att trycka på spärren.

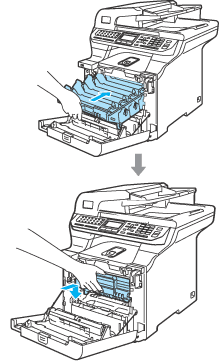

Håll i det gröna handtaget på trumman. Lyft upp trumman och dra ut den tills det tar stopp.

Lossa den grå låsspaken (1) på maskinens vänstra sida. Lyft upp trummans främre del och dra ut trumman helt ur maskinen med de gröna handtagen på trumman.

VAR FÖRSIKTIG

Håll i trummans handtag när du lyfter den. Håll INTE i sidorna på trumman.

VAR FÖRSIKTIG

Vi rekommenderar att du placerar trumman på en ren och plan yta som skyddas av ett papper om toner spills eller sprids ut.

Håll i handtaget på tonerkassetten och dra ut den ur trumman. Upprepa för alla tonerkassetter.

VAR FÖRSIKTIG

Vi rekommenderar att du placerar tonerkassetterna på en ren och plan yta som skyddas av ett papper om toner spills eller sprids ut.

Sätt fast de ursprungliga gula skydden på tonerkassetterna. Placera tonerkassetterna i plastpåsarna som medföljer i kartongen.

Håll i de gröna delarna på bältenheten med båda händerna, lyft upp den och dra ut den.

VAR FÖRSIKTIG

Vi rekommenderar att du placerar bältenheten på en ren och plan yta som skyddas av ett papper om toner spills eller sprids ut.

Använd det gröna handtaget och ta bort spilltonerlådan från maskinen och placera den i plastpåsen som medföljer i kartongen.

Sätt tillbaka bältenheten i maskinen. Rikta in märket

på bältenheten med märket

på maskinen. Lås bältenheten på plats genom att trycka på det gröna området på den.

Sätt in det ursprungliga gula förpackningsmaterialet som håller fast bältenheten så som visas på bilden.

Lägg ett pappersark (letter eller A4) på bältenheten för att förhindra att den skadas.

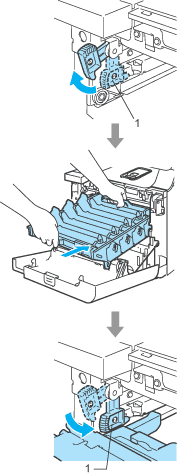

Sätt tillbaka trumman i maskinen på följande sätt.

(1)

Kontrollera att den grå låsspaken (1) är i det övre läget och placera trumman i maskinen. Tryck ned den grå låsspaken (1).

Obs

När du placerar trumman i maskinen ska du rikta in de gröna guiderna (1) på trummans handtag med de gröna pilarna (2) på maskinens båda sidor.

(2)

Tryck in trumman tills det tar stopp.

Sätt in det ursprungliga gula förpackningsmaterialet för trumman så som visas på bilden och stäng sedan den främre luckan.

Obs

Vi rekommenderar att du förpackar maskinen på ett bord.

Placera polystyrendelen märkt “FRONT” (1) i botten på kartongen (3), så att pilutskärningen (4) pekar mot den. Placera polystyrendelen märkt “REAR” i botten på kartongen så att pilutskärningen (4) pekar från den.

Två personer bör lyfta maskinen och placera den i plastpåsen och därefter i kartongen så att delen “FRONT” pekar mot maskinens framsida som visas på bilden i steg 15.

Som visas på bilden, passa in de två polystyrendelarna märkta “FRONT” (4) mot kartongdelen märkt “FRONT” (7). Passa in polystyrendelarna “REAR/L” (5) och “REAR/R” (6) på vänster och höger sida om kartongbiten märkt “REAR” (8).

Placera de monterade kartongbitarna “FRONT” (1) och “REAR” (2) i kartongen framför och bakom maskinen som visas på bilden. Polystyrendelarna ska passa in mot maskinen för att stötta den.

Placera kartongens överdel (1) på maskinen och kartongens underdel. Rikta in hålen (2) på kartongens överdel med hålen (3) på kartongens underdel.

Lägg de två polystyrendelarna för tonerkassetterna ovanpå maskinen. Rikta in maskinens högra sida med märket “RIGHT” på en av polystyrendelarna och maskinens vänstra sida med märket “LEFT” på den andra polystyrendelen. Placera tonerkassetterna i polystyrendelarna.

Lägg kartongasken (1) ovanpå. Rikta in maskinens framsida med

-märkena på kartongaskarna.
Placera spilltonerlådan till höger i kartongasken.

Placera de fyra fogarna (1) i hålen på kartongen genom att använda steg A och B som visas nedan.

Stäng förpackningen och tejpa fast locket.
