Byta bältenhet

Beställningsnummer: BU-100CL

Meddelande om att bältenheten måste bytas

Följande meddelande visas på LCD-skärmen när bältenheten måste bytas ut. Du måste byta bältenheten när meddelandet visas:

Byt delar


Bältenhet
VAR FÖRSIKTIG VAR FÖRSIKTIG

Ta INTE på bältenhetens yta. Utskriftskvaliteten kan försämras om du tar på den.

Skador som orsakas av att bältenheten hanteras på fel sätt kanske inte täcks av garantin.
Överst på sidan

Byta bältenhet

1
Stäng av strömmen till maskinen. Öppna den främre luckan genom att trycka på spärren.
Grafik
2

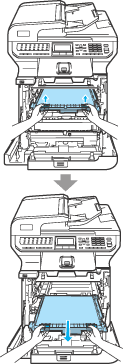

Håll i det gröna handtaget på trumman. Lyft upp trumman och dra ut den tills det tar stopp.
Grafik
3
Lossa den grå låsspaken (1) på maskinens vänstra sida. Lyft upp trummans främre del och dra ut trumman helt ur maskinen med de gröna handtagen på trumman.
Grafik
VAR FÖRSIKTIG VAR FÖRSIKTIG

Kom ihåg att använda handtagen på trumman när du lyfter den. Håll INTE i sidorna på trumman.
Grafik

Vi rekommenderar att du placerar trumman på en plan yta som skyddas av ett papper eller en trasa om toner spills eller sprids ut.

Undvik att maskinen skadas på grund av statisk elektricitet genom att INTE vidröra elektroderna på bilden nedan.
Grafik
4
Håll i de gröna delarna på bältenheten med båda händerna, lyft upp den och dra ut den.
Grafik
VAR FÖRSIKTIG VAR FÖRSIKTIG

Vi rekommenderar att du placerar bältet på en plan yta som skyddas av ett papper eller en trasa om toner spills eller sprids ut.
5
Packa upp den nya bältenheten och ta bort skyddet och papperet.
Grafik
6

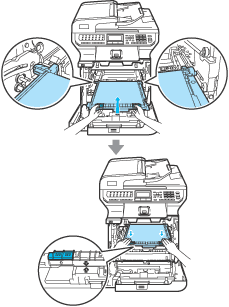

Placera den nya bältenheten i maskinen. Rikta in märket Bsymbol.darr på bältenheten med märket Bsymbol.uarr på maskinen. Lås bältenheten på plats genom att trycka på det gröna området på den.
Grafik
7
Sätt tillbaka trumman i maskinen på följande sätt.
(1)
Kontrollera att den grå låsspaken (1) är i det övre läget och placera trumman i maskinen. Tryck ned den grå låsspaken (1).
Grafik
Obs Obs

När du placerar trumman i maskinen ska du rikta in de gröna guiderna (1) på trummans handtag med de gröna pilarna (2) på maskinens båda sidor.
Grafik
(2)
Tryck in trumman tills det tar stopp.
Grafik
8
Stäng maskinens främre lucka.
Grafik
Du måste återställa bältenhetens räkneverk genom att följa stegen nedan när du byter till en ny bältenhet:
9
Slå på maskinens strömbrytare.
10
Tryck på Menu, 8, 4.
Endast de räknare som behöver återställas visas i menyn.
84.Återst. Meny


     Bältenhet
Välj Bsymbol.utriBsymbol.dtri eller OK
11
Tryck på Bsymbol.utri eller Bsymbol.dtri och välj Bältenhet.
Tryck på OK.
12
Återställ bältenhetens räkneverk genom att trycka på 1.
13
Tryck på Stop/Exit.
