Verpacken des Gerätes für einen Transport

Falls das Gerät einmal transportiert oder versandt werden muss, verpacken Sie es wieder mit den original Verpackungsmaterialien, um eine Beschädigung beim Transport zu vermeiden. Wenn das Gerät nicht richtig verpackt wird, erlischt der Garantieanspruch. Außerdem sollten Sie das Gerät beim Spediteur ausreichend versichern.

Wenn das Gerät versandt werden soll, folgen Sie bitte den Anweisungen in diesem Abschnitt, um das Gerät richtig für den Transport vorzubereiten.

WARNUNG

	Nachdem das Gerät einmal aufgestellt und verwendet wurde, sollte es nur wenn unbedingt nötig transportiert oder versandt werden.
	Farblaser-Drucker sind komplexe Geräte. Ein Transport oder Versand des Gerätes, ohne dass zuvor die installierten Verbrauchsmaterialien entfernt wurden, kann zu schwerwiegenden Schäden am Gerät führen. Das Gerät arbeitet später möglicherweise nicht mehr richtig.
	Schäden, die dadurch entstehen, dass das Gerät nicht richtig verpackt wurde, können zum VERLUST DES GARANTIEANSPRUCHS FÜHREN.
	Um Verletzungen beim Transport zu vermeiden, sollten Sie das Gerät nur mit mindestens zwei Personen anheben. Passen Sie auf, dass Sie sich die Finger nicht einklemmen, wenn Sie das Gerät absetzen.

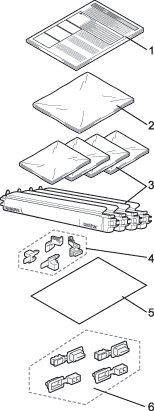

Vergewissern Sie sich, dass die folgenden Teile zum Verpacken des Gerätes vorhanden sind:

1.	Anleitung zum Verpacken
2.	Plastikbeutel für den Toner-Abfallbehälter
3.	Orangefarbene Schutzabdeckungen und Plastikbeutel, in denen die original Tonerkassetten verpackt waren (jeweils 4 Stück)
4.	Orangefarbene Verpackungsmaterialien zum Fixieren der Trommeleinheit und der Transfereinheit (4 Stück)
5.	Ein Stück Papier (A4 oder Letter), um die Transfereinheit zu schützen (bitte selbst bereitlegen)
6.	Befestigungsstücke für den Karton (4 Stück)

Verpacken des Gerätes

Schalten Sie das Gerät mit dem Netzschalter aus.

Ziehen Sie zuerst das Faxanschlusskabel ab und ziehen Sie dann den Netzstecker aus der Steckdose.

Ziehen Sie den Scannerverriegelungshebel nach vorn, um den Scanner zu verriegeln. Der Hebel befindet sich links neben dem Vorlagenglas.

Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie die Abdeckung.

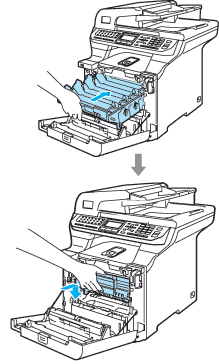

Fassen Sie den grünen Griff der Trommeleinheit, heben Sie die Trommeleinheit an und ziehen Sie sie bis zum Anschlag heraus.

Lösen Sie den grauen Sperrhebel (1) an der linken Seite des Gerätes. Fassen Sie die Trommeleinheit an den beiden grünen Griffen, heben Sie sie vorne an und nehmen Sie sie ganz aus dem Gerät heraus.

VORSICHT

Fassen Sie die Trommeleinheit zum Tragen stets an den Griffen. Halten Sie die Trommeleinheit NICHT an den Seiten.

VORSICHT

Legen Sie die Trommeleinheit auf ein Stück Papier auf einer sauberen ebenen Oberfläche, um Verschmutzungen durch versehentlich verstreuten Toner zu vermeiden.

Fassen Sie die vier Tonerkassetten jeweils am Griff und nehmen Sie sie nacheinander aus der Trommeleinheit heraus.

VORSICHT

Legen Sie die Tonerkassetten auf ein Stück Papier auf einer sauberen ebenen Oberfläche, um Verschmutzungen durch versehentlich verstreuten Toner zu vermeiden.

Befestigen Sie an allen Tonerkassetten die orangefarbene original Schutzabdeckung. Packen Sie jede Tonerkassette in einen der Plastikbeutel, in denen die original Tonerkassetten verpackt waren.

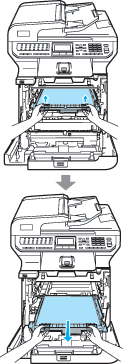

Heben Sie die Transfereinheit mit beiden Händen an der grünen Griffleiste an und ziehen Sie sie aus dem Gerät heraus.

VORSICHT

Legen Sie die Transfereinheit auf ein Stück Papier auf einer sauberen ebenen Oberfläche, um Verschmutzungen durch versehentlich verstreuten Toner zu vermeiden.

Nehmen Sie den Toner-Abfallbehälter am grünen Griff aus dem Gerät und packen Sie ihn in den Plastikbeutel.

Setzen Sie die Transfereinheit wieder in das Gerät ein. Richten Sie die Markierung

an der Transfereinheit mit der Markierung

am Gerät aus. Drücken Sie fest auf die grüne Griffleiste der Transfereinheit, bis sie einrastet.

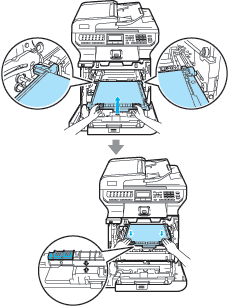

Setzen Sie die orangefarbenen original Transportsicherungen zum Verriegeln der Transfereinheit wie in der Abbildung gezeigt in das Gerät ein.

Legen Sie ein Stück Papier (A4 oder Letter) auf die Transfereinheit, um sie vor Beschädigungen zu schützen.

Setzen Sie die Trommeleinheit wie folgt wieder in das Gerät ein.

(1)

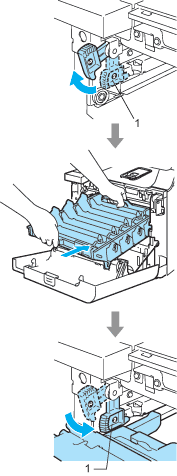

Vergewissern Sie sich, dass der graue Sperrhebel (1) nach oben gezogen ist und setzen Sie dann die Trommeleinheit wieder ein. Drücken Sie den grauen Sperrhebel (1) nach unten.

Hinweis

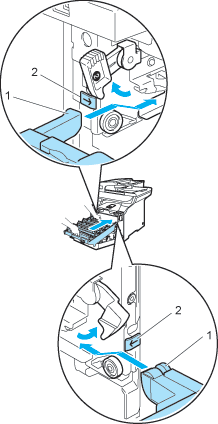

Achten Sie beim Einschieben der Trommeleinheit in das Gerät darauf, dass die grünen Führungen (1) an der Griffleiste der Trommeleinheit mit den grünen Pfeilen (2) links und rechts am Gerät ausgerichtet sind.

(2)

Schieben Sie die Trommeleinheit wieder in das Gerät, bis sie einrastet.

Setzen Sie die orangefarbenen original Transportsicherungen für die Trommeleinheit wie gezeigt in das Gerät ein und schließen Sie die vordere Abdeckung.

Hinweis

Wir empfehlen, das Gerät auf einem Tisch oder Schreibtisch zu verpacken.

Legen Sie das mit „FRONT“ markierte Styroporpolster (1) in den unteren Karton (3), so dass die Pfeilaussparung (4) zu Ihnen zeigt. Legen Sie das mit „REAR“ markierte Styroporpolster so in den unteren Karton, dass die Pfeilaussparung (4) von Ihnen weg zeigt.

Zwei Personen sollten nun das Gerät in den Plastikbeutel packen und in den unteren Karton einsetzen, so dass die Vorderseite des Gerätes wie in der Abbildung in Schritt 15 gezeigt mit der „FRONT“-Markierung übereinstimmt.

Setzen Sie dann wie in der Abbildung gezeigt die beiden mit „FRONT“ (4) markierten Styroporpolster auf das mit „FRONT“ gekennzeichnete Kartonteil (7). Setzen Sie die Styroporpolster „REAR/L“ (5) und „REAR/R“ (6) links und rechts auf das mit „REAR“ (8) markierte Kartonteil.

Setzen Sie die so zusammengebauten Kartonteile „FRONT“ (1) und „REAR“ (2) wie in der Abbildung gezeigt an der Vorder- und Rückseite des Gerätes in den unteren Karton. Die Styroporpolster sollten fest am Gerät sitzen, so dass sie das Gerät stützen.

Stülpen Sie den oberen Karton (1) über das Gerät und den unteren Karton. Achten Sie darauf, dass die Löcher zur Befestigung (2) im oberen Karton genau über den Löchern zur Befestigung (3) im unteren Karton liegen.

Legen Sie die beiden Styroporpolster für die Tonerkassetten oben auf das Gerät. Das Styroporpolster mit der „RIGHT“-Markierung muss sich an der rechten Seite und das Styroporpolster mit der „LEFT“-Markierung an der linken Seite des Gerätes befinden. Legen Sie die Tonerkassetten in die Styroporpolster.

Legen Sie die Kartoneinlage (1) auf die Tonerkassetten. Achten Sie dabei darauf, dass die Pfeile im Karton

zur Vorderseite des Gerätes zeigen. Legen Sie den Toner-Abfallbehälter rechts in die Kartoneinlage.

Setzen Sie die vier Befestigungsstücke (1) wie in der Abbildung gezeigt in die Löcher des Kartons ein (A) und schließen Sie sie (B).

Schließen Sie den Karton und kleben Sie ihn zu.
