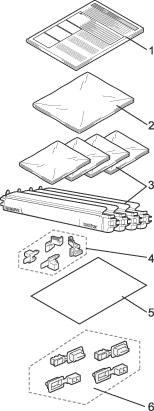

Mettez l'appareil hors tension à l'aide de l'interrupteur d'alimentation. Débranchez tout d'abord le cordon téléphonique, débranchez tous les câbles, puis débranchez le cordon d'alimentation de la prise de courant c.a.

Soulevez le couvercle document. Abaissez le levier de blocage du scanner afin de bloquer le scanner.

Appuyez sur le levier de déverrouillage du capot avant pour ouvrir le capot avant.

Prenez le tambour par sa poignée verte. Levez le tambour et sortez-le jusqu'à l'arrêt.

Déverrouillez le levier gris (1) sur la gauche de l'appareil. Levez l'avant du tambour et sortez entièrement le tambour de l'appareil à l'aide de ses poignées vertes.

Prenez la poignée de la cartouche de toner et sortez-la du tambour. Répétez cette opération pour toutes les cartouches de toner.

Fixez la protection orange d'origine sur chaque cartouche de toner. Mettez chaque cartouche de toner dans son sac en plastique d'origine qui contenait à l'origine la cartouche de toner.

Prenez les parties vertes de la courroie des deux mains et levez la courroie, puis sortez-la.

Retirez le réceptacle de toner de l'appareil à l'aide de la poignée verte et mettez-le dans son sac en plastique d'origine se trouvant à l'intérieur du carton.

Réinstallez la courroie dans l'appareil. Faites correspondre la marque de la courroie avec la marque de l'appareil. Abaissez la partie verte de la courroie jusqu'au verrouillage.

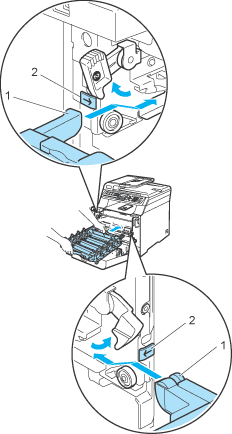

Insérez le matériel d'emballage orange d'origine pour verrouiller la courroie comme le montre l'illustration.

Mettez une feuille de papier (lettre ou A4) sur la courroie pour éviter qu'elle soit endommagée.

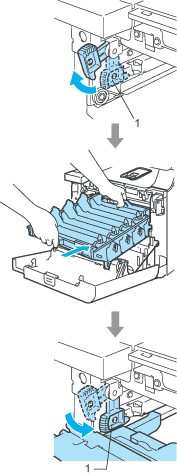

Replacez le tambour dans l'appareil comme suit.

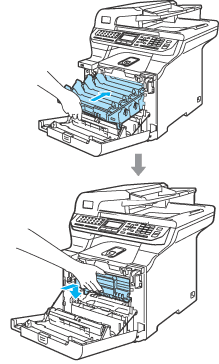

Insérez le matériel d'emballage orange d'origine du tambour comme le montre l'illustration, puis refermez le capot avant.



Placez le morceau de polystyrène avec le repère « FRONT » (1) dans la partie inférieure de la boîte (3) de sorte que l'évidement en flèche (4) soit orienté vers ce repère. Placez le morceau de polystyrène avec le repère « REAR » dans la partie inférieure de la boîte de sorte que l'évidement en flèche (4) montre le sens inverse.

En vous faisant aider par une autre personne, placez l'appareil dans le sac en plastique, puis dans la partie inférieure de la boîte, le repère « FRONT » correspondant à l'avant de l'appareil, comme le montre l'illustration de l'étape 14.

Comme le montre l'illustration, ajustez les deux morceaux de polystyrène avec le repère « FRONT » (4) sur le carton portant l'inscription « FRONT » (7). Ajustez les morceaux de polystyrène « REAR/L » (5) et « REAR/R » (6) sur la gauche et la droite du carton portant l'inscription « REAR » (8).

Placez les cartons « FRONT » (1) et « REAR » (2) assemblés dans la partie inférieure de la boîte à l'avant et à l'arrière de l'appareil conformément à l'illustration. Les rembourrages doivent serrer l'appareil pour le soutenir.

Placez la partie supérieure de la boîte (1) par-dessus l'appareil et la partie inférieure de la boîte. Faites correspondre les orifices d'assemblage (2) de la partie supérieure et ceux (3) de la partie inférieure de la boîte.

Mettez les deux morceaux de polystyrène pour les cartouches de toner sur l'appareil. Faites correspondre le côté droit de l'appareil avec le repère « RIGHT » sur l'un des morceaux de polystyrène et le côté gauche de l'appareil avec le repère « LEFT » sur l'autre morceau de polystyrène. Placez les cartouches de toner sur le polystyrène.

Placez le plateau en carton (1) au-dessus. Faites correspondre l'avant de l'appareil avec les repères du carton plat.
Placez le réceptacle de toner sur le côté droit du carton plat.

Introduisez les quatre éléments d'assemblage (1) dans les orifices du carton en vous référant aux étapes A et B illustrées ci-dessous.

Fermez le carton à l'aide de ruban adhésif.
