Remplacement de la courroie

Numéro de référence : BU-100CL

Message Remplacer des pièces de la courroie

Lorsque la durée de vie de la courroie est atteinte, le message suivant s'affiche à l'écran ACL. Il indique qu'il est temps de remplacer la courroie :

Changer pièces

Unité Courroie

Attention

	NE touchez PAS la surface de la courroie sous peine de dégrader la qualité de l'impression.
	Les dommages causés par une manipulation inappropriée de la courroie peuvent annuler votre garantie.

Haut de la page

Remplacement de la courroie

Mettez l'appareil hors tension à l'aide de l'interrupteur d'alimentation.

Appuyez sur le levier de déverrouillage du capot avant pour ouvrir le capot avant.

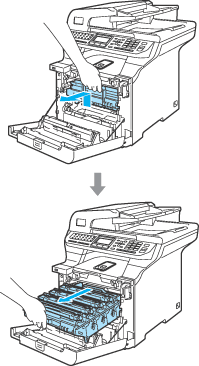

Prenez le tambour par sa poignée verte. Levez le tambour et sortez-le jusqu'à l'arrêt.

Déverrouillez le levier gris (1) sur la gauche de l'appareil. Levez l'avant du tambour et sortez entièrement le tambour de l'appareil à l'aide de ses poignées vertes.

Attention

	Tenez le tambour par les poignées lorsque vous le transportez. NE tenez PAS le tambour par ses côtés.
	Nous vous conseillons de poser le tambour sur une feuille de papier jetable placée sur une surface plane et propre afin de contenir les éventuelles éclaboussures de toner.
	Pour éviter que l'appareil ne soit endommagé par de l'électricité statique, NE touchez PAS les électrodes présentées dans l'illustration.

Prenez les parties vertes de la courroie des deux mains et levez la courroie, puis sortez-la.

Attention

Nous vous conseillons de poser la courroie sur une feuille de papier jetable placée sur une surface propre et plane, afin de contenir les éventuelles éclaboussures de toner.

Déballez la nouvelle courroie et retirez sa protection.

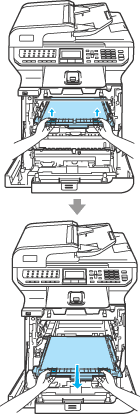

Installez la nouvelle courroie dans l'appareil. Faites correspondre la marque

de la courroie avec la marque

de l'appareil. Abaissez la partie verte de la courroie jusqu'au verrouillage.

Replacez le tambour dans l'appareil comme suit.

(1)

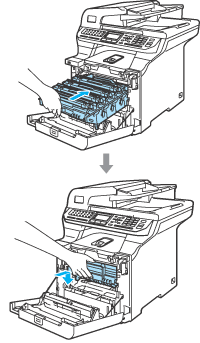

Assurez-vous que le levier de verrouillage gris (1) est levé, et placez le tambour dans l'appareil. Abaissez le levier de verrouillage gris (1).

Remarque

Lorsque vous installez le tambour dans l'appareil, veillez à faire correspondre les guides verts (1) de la poignée du tambour avec les flèches vertes (2) des deux côtés de l'appareil.
