Remplacement du tambour

Référence: DR-130CL

Message de fin de vie du tambour

Fin tamb proche

L’appareil utilise un tambour pour créer des images imprimées sur papier. Lorsque le message Fin tamb proche s'affiche sur l'écran LCD, cela signifie que le tambour arrive en fin de vie et qu'il est temps d'en acheter un nouveau.

Même si le message Fin tamb proche s'affiche à l'écran, vous avez la possibilité de continuer à imprimer sans devoir remplacer le tambour immédiatement. Toutefois, en cas de détérioration visible de la qualité de l'impression (même avant l'affichage du message Fin tamb proche), vous devez remplacer le tambour. Nettoyez l’appareil quand vous remplacez le tambour. (Voir Nettoyage de la fenêtre du scanner laser.)

ATTENTION

Lorsque vous retirez le tambour, manipulez-le avec précaution car il peut contenir du toner. Si du toner se répand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le immédiatement à l'eau froide.

Remarque

Le tambour est un consommable qu'il est nécessaire de remplacer régulièrement. De nombreux facteurs permettent de déterminer la durée de vie du tambour : par exemple, la température ambiante, le taux d'humidité, le type de papier et la quantité de toner utilisée en fonction du nombre de pages par tâche d'impression. La durée de vie estimée d'un tambour est d'environ 17 000 pages. Le nombre actuel de pages imprimées par le tambour peut être considérablement inférieur à ces estimations. N'ayant aucun contrôle sur les nombreux facteurs qui déterminent la durée de vie réelle du tambour, nous ne pouvons pas garantir un nombre minimum de pages imprimées par le tambour.

Haut de la page

Remplacement du tambour

ATTENTION

Ne déballez le tambour neuf qu'au moment de l'installer. Placez le tambour usagé dans le sac en plastique.

TEMPÉRATURE ÉLEVÉE

Après utilisation, certaines pièces internes de l’appareil sont extrêmement chaudes. Lorsque vous ouvrez le capot avant ou arrière de l’appareil, NE touchez PAS les parties ombrées sur l’illustration.

Mettez l’appareil hors tension.

Appuyez sur le bouton de déverrouillage du capot avant, puis ouvrez le capot avant.

Tenez la poignée verte du tambour. Soulevez le tambour et tirez dessus au maximum.

ATTENTION

	Nous vous recommandons de poser le tambour et les cartouches de toner usagées séparément sur une surface plane et propre protégée d'une nappe en papier au cas où le toner viendrait à couler ou à se renverser.
	Manipulez la cartouche de toner avec précaution. Si du toner se répand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le immédiatement à l'eau froide.

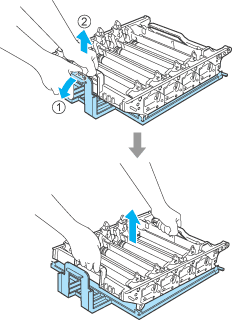

Libérez le levier de verrouillage gris (1) situé à gauche de l'appareil. Soulevez le panneau avant du tambour et retirez complètement le tambour de l'appareil à l'aide des poignées vertes de ce dernier.

Remarque

Eliminez le tambour usagé séparément des déchets domestiques conformément aux réglementations locales. Veillez à fermer le tambour pour que la poudre de toner ne se répande pas. Si vous avez des questions, consultez votre municipalité pour plus d'informations sur l'élimination de déchets.

ATTENTION

	Pour éviter que l’appareil ne soit endommagé par de l'électricité statique, NE touchez PAS aux électrodes illustrées ci-après.
	Veillez à transporter le tambour à l'aide de ces poignées. NE portez PAS le tambour par les côtés.
	Pour éviter les problèmes d'impression, NE touchez PAS aux parties ombrées illustrées.

A l'aide des poignées colorées permettant de les soulever, retirez les quatre cartouches de toner du tambour.

Déballez le tambour neuf et retirez le couvercle de protection.

Insérez une à une les cartouches dans le tambour comme illustré tout en les maintenant par leurs poignées de couleur comme illustré. Veillez à associer correctement la cartouche de toner de couleur avec l'étiquette de couleur correspondante sur le tambour et à abaisser la poignée de la cartouche de toner (A) une fois cette dernière en place. Répétez cette opération pour toutes les cartouches de toner.

1.	C - Cyan
2.	M - Magenta
3.	Y - Jaune
4.	K - Noir

Remettez le tambour dans l'appareil comme suit.

(1)

Assurez-vous que le levier de verrouillage gris (1) est soulevé et replacez le tambour dans l'appareil. Abaissez le levier de verrouillage gris (1).

Remarque

Lorsque vous placez le tambour dans l'appareil, faites correspondre les guides verts (1) du tambour avec les flèches vertes (2) de chaque côté de l'appareil.
