B Options

Bac à papier en option

Référence : LT-100CL
Vous pouvez installer un bac inférieur en option pouvant contenir jusqu’à 500 feuilles de papier de 80 g/m2.
Avec un bac en option, l’appareil peut contenir jusqu’à 800 feuilles de papier ordinaire. Si vous souhaitez acheter un bac inférieur en option, contactez votre revendeur Brother.
Graphique

Installation du bac à papier en option

AVERTISSEMENT AVERTISSEMENT
Cet appareil est lourd. Pour éviter tout risque de blessures corporelles, l'appareil doit être soulevé par au moins deux personnes en même temps. Veillez à ne pas vous coincer les doigts lorsque vous reposez l'appareil.
1
Désactivez l'interrupteur d'alimentation. Débranchez le cordon de la ligne téléphonique et le câble d'interface, puis débranchez le cordon d'alimentation de la prise de courant.
Graphique
<France et Belgique>
Graphique
<Suisse>
2
Soulevez avec précaution l'appareil à deux et placez-le sur le bac inférieur en option de sorte que les broches d'alignement du bac inférieur en option s'insèrent dans les trous de guidage situés sur la partie inférieure de l'appareil comme illustré.
Graphique
3
Sortez complètement le bac à papier standard de l'appareil et retirez le papier qu'il contient.
Graphique
4
A l'aide d'un tournevis (1), retirez les deux vis comme illustré, mettez-les de côté (vous en aurez besoin à l'étape 6), puis retirez le panneau avant (2) du bac à papier standard.
Graphique
5

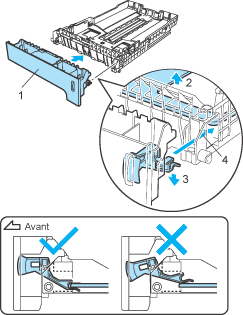

Observez la procédure suivante pour remplacer le panneau avant du bac à papier standard par le nouveau panneau (1).
(1)
Soulevez délicatement la plaque métallique à l'intérieur du bac à papier et maintenez-la dans cette position (2).
(2)
Une fois la plaque métallique relevée, placez le nouveau panneau avant (1) à l'avant du bac à papier. Veillez à enclencher dans l'orifice (4) le levier bleu de repère papier (3).
(3)
Une fois le panneau avant du bac à papier en place, relâchez la plaque métallique. Le levier bleu doit se trouver sous la plaque métallique.
Graphique
6
Fixez le nouveau panneau avant du bac à papier sur le bac à papier standard à l'aide des deux vis retirées précédemment (étape 4). Replacez ensuite le papier dans le bac à papier, puis remettez ce dernier en place dans l'appareil.
Graphique
7
Rebranchez le cordon d'alimentation de l'appareil dans la prise de courant ainsi que tous les câbles et le cordon de ligne téléphonique. Mettez l'appareil sous tension.
8
Pour régler le format du papier du bac inférieur, appuyez sur Menu, 1, 3, 3. Appuyez sur Bsymbol.utri ou Bsymbol.dtri pour choisir A4, Letter, Legal, Executive, A5, B5, B6 ou Folio. Appuyez sur OK, puis sur Arrêt/Sortie.
9
Sous Windows® :

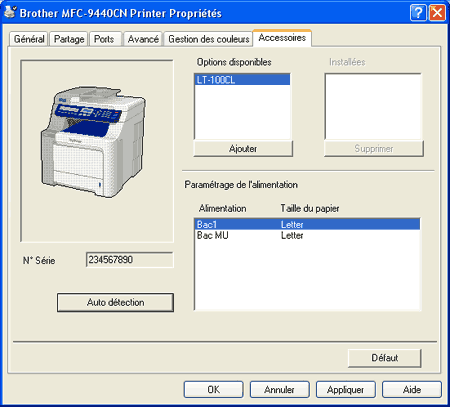

Sélectionnez Démarrer > Panneau de configuration > Imprimantes et télécopieurs. Cliquez avec le bouton droit de la souris sur l'icône de votre imprimante et sélectionnez Propriétés. Sélectionnez l'onglet Accessoires, puis cliquez sur Auto détection. Une fois que le bac inférieur en option et le format du papier ont été détectés, cliquez sur Appliquer.
Graphique
Remarque Remarque
La fonction Auto détection n'est pas disponible dans les conditions suivantes :
•
L'interrupteur d'alimentation de l'appareil est éteint.
•
L'appareil rencontre une erreur.
•
L'appareil fonctionne dans un environnement réseau partagé.
•
Le câble n'est pas correctement relié à l'appareil.
Le cas échéant, vous pouvez ajouter manuellement les options que vous avez installées. Sous Options disponibles, sélectionnez l'option que vous avez installée et cliquez sur Ajouter, puis sur Appliquer.
Sous Macintosh® :
Le pilote d'imprimante est déjà configuré pour utiliser le bac à papier inférieur. Aucune autre opération n'est requise.
