Замятие бумаги

Для устранения замятия бумаги выполните операции, описанные в данном разделе.

ГОРЯЧАЯ ПОВЕРХНОСТЬ

Сразу после окончания работы устройства некоторые внутренние его части остаются чрезвычайно горячими. При открытии передней или задней крышки устройства НЕ ПРИКАСАЙТЕСЬ к частям, выделенным на рисунке.

Примечание

На ЖК-дисплее лотки обозначаются следующим образом:

•	Стандартный лоток для бумаги: Лоток1
•	Дополнительный нижний лоток: Лоток2
•	Обходной лоток: Ун.лоток

Замятие бумаги в обходном лотке

Если на ЖК-дисплее появляется сообщение Зам. в ун.лотке, выполните следующие действия:

Зам. в ун.лотке

1	Выньте бумагу из обходного лотка.
2	Выньте замятую бумагу из области вокруг обходного лотка.
3	Закройте обходной лоток. Затем откройте переднюю крышку и снова закройте ее, чтобы сбросить устройство. Снова откройте обходной лоток.
4	"Распушите" пачку бумаги и загрузите ее обратно в обходной лоток.
5	При загрузке бумаги в обходной лоток следите, чтобы высота пачки не превышала максимальный уровень, обозначенный направляющими по обеим сторонам лотка.

Верх страницы

Замятие бумаги в лотке 1 или лотке 2

Если на ЖК-дисплее появляется сообщение Замятие в лотке1 или Замятие в лотке2, выполните следующие действия.

Замятие в лотке1

Замятие в лотке2

1	Полностью выдвиньте лоток из устройства.
2	Медленно вытяните замятую бумагу наружу обеими руками.
3	Проверьте, что высота пачки бумаги не превышает максимального уровня. Удерживая нажатым зеленый фиксатор направляющих, сдвиньте направляющие соответственно размеру бумаги. Проверьте, что направляющие надежно установились в пазы.
4	Задвиньте лоток для бумаги в устройство до упора.

Верх страницы

Замятие бумаги внутри устройства

Если на ЖК-дисплее появляется сообщение Замятие внутри, выполните следующие действия:

Замятие внутри

Полностью выдвиньте лоток из устройства.

Медленно вытяните замятую бумагу наружу обеими руками.

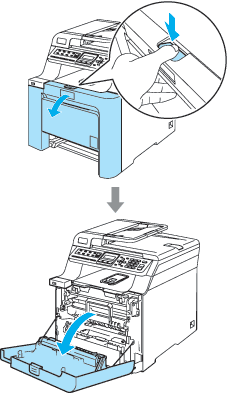

Нажмите кнопку разблокировки передней крышки и откройте переднюю крышку.

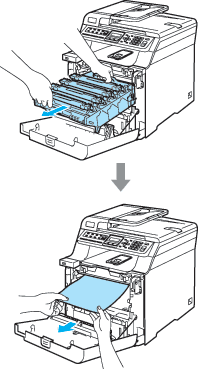

Возьмитесь за зеленую ручку блока фотобарабана. Приподнимите блок фотобарабана и выдвиньте его до упора.

Освободите серый фиксатор (1) на левой стороне устройства. Приподнимите блок фотобарабана и выдвиньте блок фотобарабана полностью из устройства, взявшись за зеленые ручки на блоке фотобарабана.

ОСТОРОЖНО

	Переносите блок фотобарабана только взявшись за зеленые ручки. Не держите блок за боковые стороны.
	Рекомендуется положить блок фотобарабана на ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
	Во избежание повреждения устройства статическим электричеством НЕ ПРИКАСАЙТЕСЬ к электродам, показанным на рисунке.

Замятую бумагу можно вынуть вместе с фотобарабаном и картриджами; вынутый блок может также освободить бумагу, и ее можно будет вытянуть через отверстие лотка.

Установите блок фотобарабана на место следующим образом.

(1)

Проверьте, что серый фиксатор (1) находится в верхнем положении, и установите блок фотобарабана на устройство. Отпустите вниз серый фиксатор (1).

Примечание

При установке на устройство блока фотобарабана совместите зеленые направляющие (1) на ручке блока фотобарабана с зелеными стрелками (2) на обеих сторонах устройства.

(2)

Задвиньте блок фотобарабана до упора.

Закройте переднюю крышку устройства.

Задвиньте лоток для бумаги в устройство до упора.

Верх страницы

Замятие бумаги в задней части устройства

Если на ЖК-дисплее появляется сообщение Замятие сзади, выполните следующие действия:

Замятие сзади

Нажмите фиксатор крышки, чтобы открыть переднюю крышку.

Возьмитесь за зеленую ручку блока фотобарабана. Приподнимите блок фотобарабана и выдвиньте его до упора.

Откройте заднюю крышку.

Опустите вниз два зеленых рычажка (один слева и один справа), как показано на рисунке ниже, и сложите крышку узла термозакрепления тонера (1).

ГОРЯЧАЯ ПОВЕРХНОСТЬ

Обеими руками осторожно вытяните замятую бумагу из аппарата для термического закрепления тонера.

Закройте крышку узла термозакрепления тонера (1) и поднимите два зеленых рычажка с правой и с левой стороны.

Закройте заднюю крышку.

Установите блок фотобарабана и картриджей на место.

Закройте переднюю крышку устройства.
